什么是波束成形?

由于無線電波是肉眼不可見的，我們以光源為例。單個燈泡的光源是發散的，會向四周照射，而手電筒的光源是具有方向性的，可以照亮指定的位置。同樣，無線電波也可以實現如同手電筒一樣的指定方向的波束，定向地傳輸無線信號。

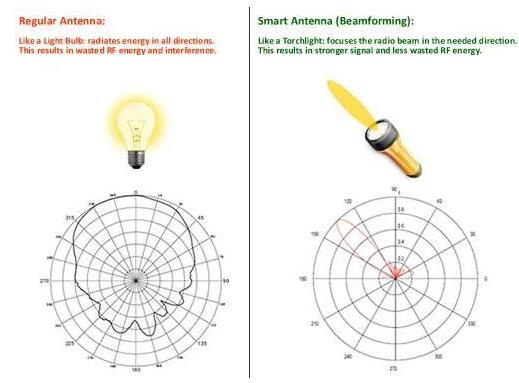

圖1 光源和波束

如何實現波束成形?

使用由多個天線陣元組成的陣列同時發送無線電波，使無線電波匯聚成一束波束。通過特定的方式調整每個天線陣元的幅值和相位，就可有實現波束方向的調整。

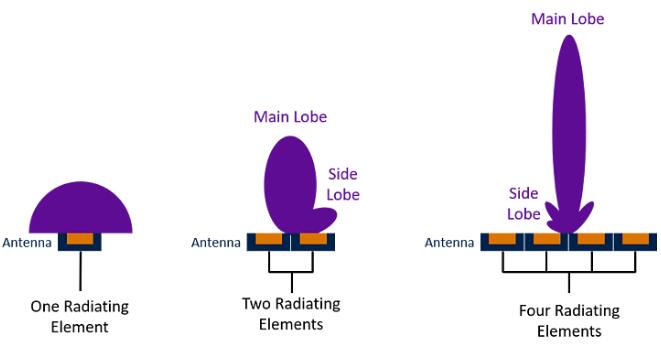

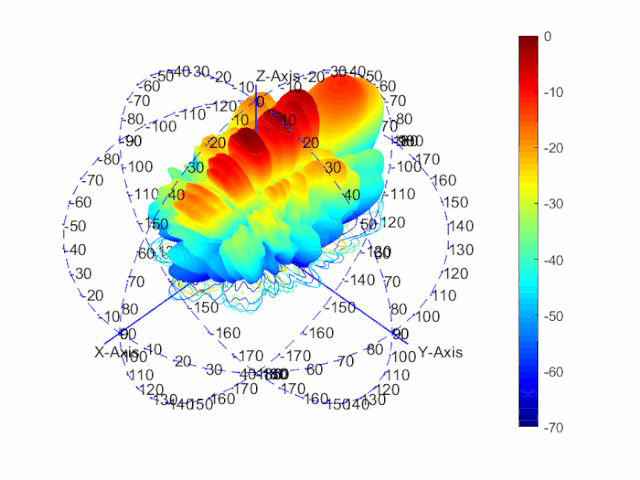

圖2 天線陣元和波束

波束成形方式

模擬波束成形

模擬波束成形只有一路數字通道，使用功分器將一路數字通道分成多路，每一路通過模擬移相器連接到獨立的天線。通過調整每一路模擬移相器的相位，實現波束成形。由于相位調整是通過數字通道后端的模擬移相器實現的，所以稱這種方式為模擬波束成形。

數字波束成形

數字波束成形具有多路數字通道，通過調整每一路數字通道的相位，實現波束成形。每個天線單元均連接到獨立的數字通道，與模擬波束成形不同，數字波束成形可以產生多個波束。由于相位調整是通過數字通道直接實現的，所以稱這種方式為數字波束成形。

混合波束成形

混合波束成形是模擬波束成形和數字波束成形的結合，既有多路數字通道，又有多路模擬移相器。

模擬波束成形具有高性價比，可以實現Massive MIMO系統；數字波束成形具有高靈活性，可以產生多個不同信息的波束。模擬波束成形和混合波束成形通常用于數字通道成本較高的場景，如毫米波頻段；在Sub 6G頻段，模擬波束成形、數字波束成形和混合波束成形均有廣泛應用。

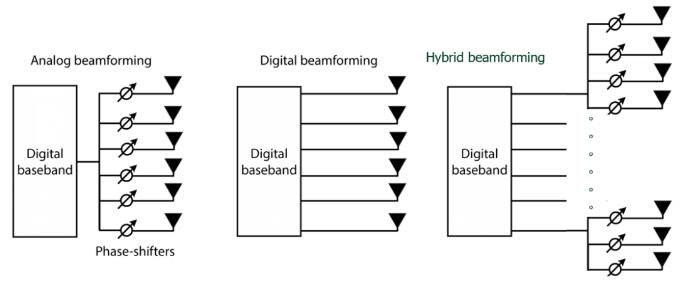

圖3 三種波束成形方式

波束成形的應用

5G基站、下一代WiFi，智能無線充電、車聯網、智能駕駛、使用MIMO天線的5G手機等等，這些應用均依賴于波束成形。

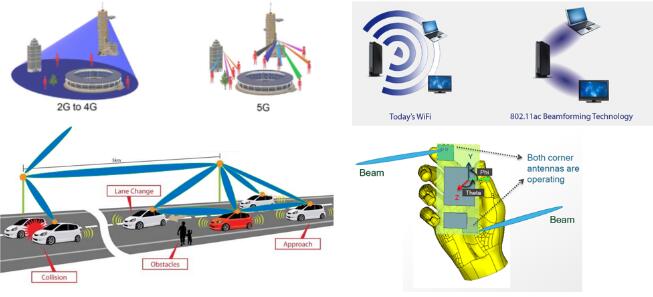

圖4 波束成形的應用

例如，車聯網需要車輛之間相互感知并建立實時通信，在通信中分享車輛的傳感器信息，其中的關鍵技術就是建立低延遲高穩定的實時通信，并且車輛之間的通信互不干擾，波束成形便是實現這一關鍵技術的有效途徑。

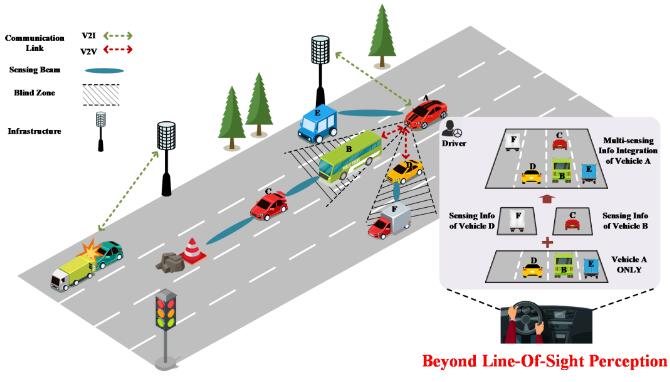

圖5 波束成形在車聯網中的應用

兩輛車相對移動的過程中，通過波束成形，實時調整波束的角度，實現兩輛車的通信波束實時對準（即波束追蹤）。目前，業界提出了多種波束追蹤算法，如何去驗證這些算法？是擺在用戶面前的難題。

波束成形解決方案

曾益科技提供的波束成形解決方案為用戶提供了靈活的硬件和軟件，可以幫助用戶快速的驗證算法，進行算法的反復迭代和優化，使產品可以早日面向市場，在激烈的市場競爭中獲得先機。

波束成形解決方案包含數字/模擬通道、數字/模擬天線、上位機/FPGA軟件，用戶可以根據自己的實際需求，靈活的選擇通道、天線、軟件，實現模擬、數字、混合波束成形。

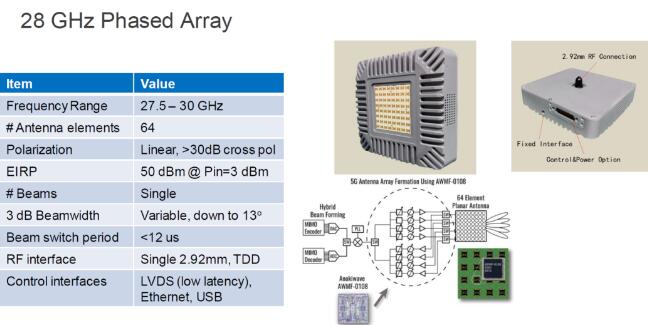

圖6 64陣元模擬相控陣天線

曾益科技提供上位機/FPGA軟件用于修改波束的角度，包括水平角度和垂直角度。用戶可以在上位機驗證波束成形算法的邏輯，在FPGA驗證波束成形算法的實時性，最終通過FPGA實現波束的高速實時切換。

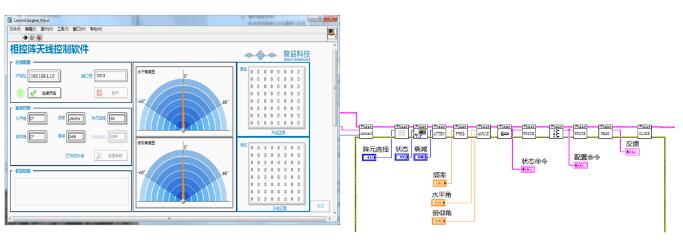

圖7 模擬相控陣天線的上位機軟件
