在材料研究中，有一些測試需要在變溫的條件下進行，變溫測試中需要使用冷熱臺來進行溫度的調節，冷熱臺目前多使用PID加熱及液氮制冷，這樣可以實現例如77K~500K（-196℃~227℃）的變溫范圍，同時冷熱臺目前采用接觸式導熱。

測試需求

材料樣品需要加熱到一定的溫度來進行某些性能的測試，溫度是否達到預設值，是檢驗材料性能的關鍵條件之一。

如下圖：

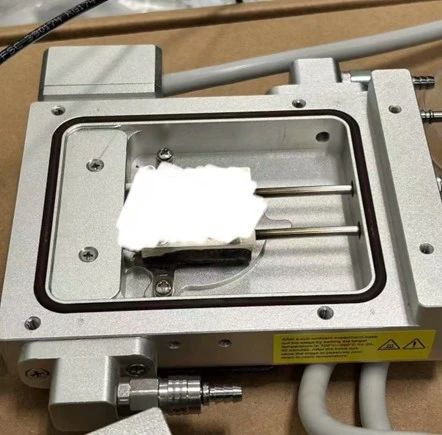

一個尺寸約為 4cm的冷熱臺，將樣品放置在臺面上，實時觀察樣品經過接觸式熱傳導的溫度傳遞過程，直至穩定，確保是否匹配變溫溫度。但是，由于樣品材料尺寸非常小，只有7-8mm，如果使用傳統的接觸式熱電偶來驗證，操作非常麻煩，同時反應速度也慢，也無法做到面測溫，只能實現固定布點的溫度測量。

實測案例

使用Fluke iSee手機熱像儀，可以非常直觀，便捷的觀測到加熱樣品的溫度分布、均勻性及變化過程。

溫度分布，一覽無遺：

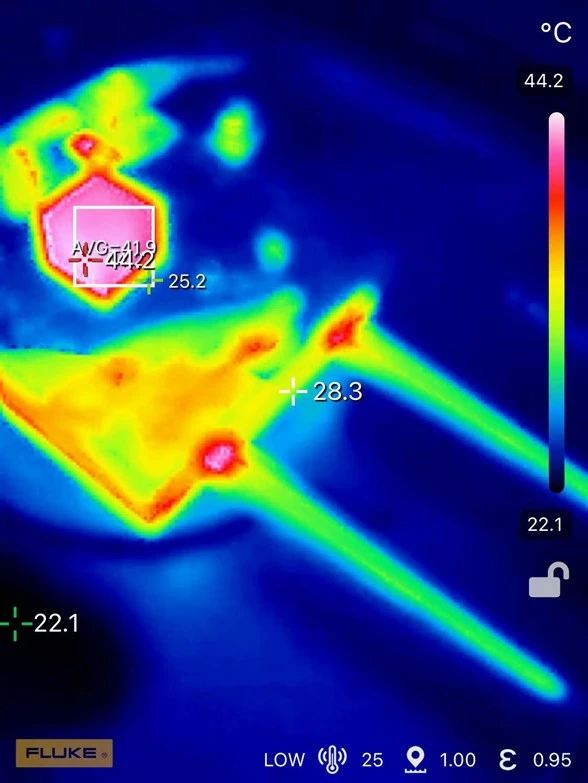

如上圖，所示的紅色方框區域即為實測樣品，我們可以很清晰的觀測到該區域的最高溫是44.2℃，平均溫是41.9℃，且溫度分布比較均勻，達到測試條件。

來自客戶的聲音

“利用熱成像的測試設備，能夠?qū)崪y(cè)-20℃以上的變溫情況，了解冷熱臺接觸式導熱的實時情況，減少實際測試中因?yàn)榻佑|傳導造成的溫度誤差，方便快捷?！?李工——研發工程師
