在對復雜電子電路信號分析、故障排查中，工程師們最頭疼的莫過于偶發性異常信號，或是隱藏在長達數小時乃至數天的數據流中，用傳統觸發采集模式難以捕捉、觀察。電科思儀針對用戶需求，開發出具有錄制功能的示波器——4457系列示波器。它以高采樣率、高捕獲率記錄信號全貌，賦予工程師“時光倒流”的能力，讓每一個關鍵細節無所遁形。

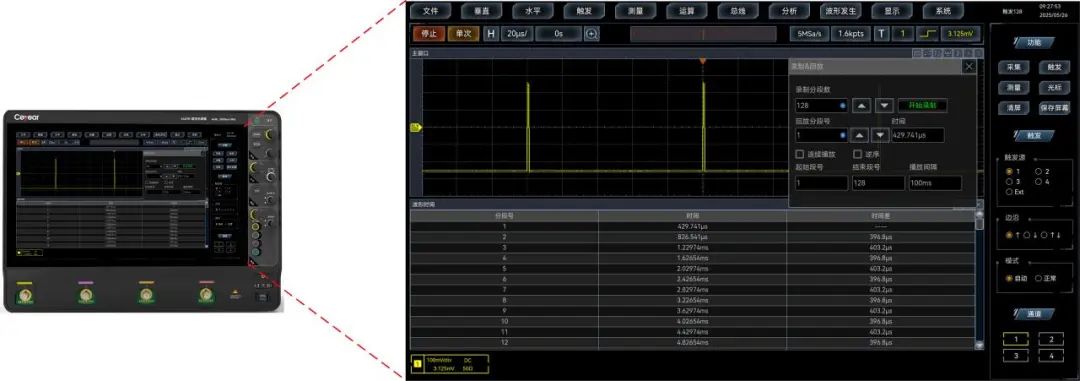

4457系列數字示波器錄制功能

普通示波器采集模式受限于存儲深度，往往需要在高采樣率和長時間捕獲之間取舍：采樣率越高，能記錄的時間越短；反之，降低采樣率雖能延長記錄時間，卻可能丟失高頻信號細節。4457系列數字示波器錄制模式革新之處在于：

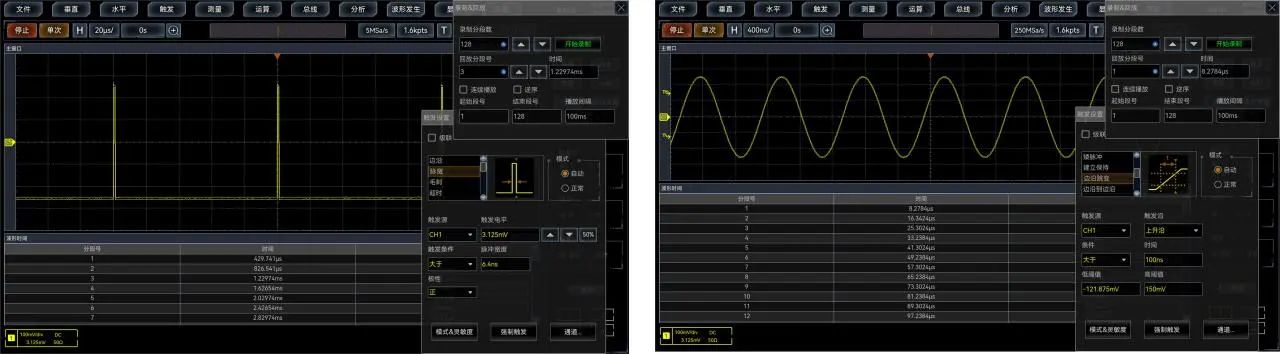

記錄滿足條件的脈寬    記錄滿足條件的上升沿

1.分段存儲技術：將信號波形分割為多個片段（最多可設262144段），僅保留有效信號區間，避免存儲空間浪費。

2.智能觸發機制：支持多種異常觸發（如脈寬觸發、邊沿跳變觸發等）記錄，自動標記并存儲目標波形片段。

3.數據分析：標配2Gpts存儲深度，支持?jǐn)?shù)小時甚至數天的連續錄制，搭配示波器的波形搜索、參數測量、FFT頻譜分析等功能，從海量數據中提取價值。

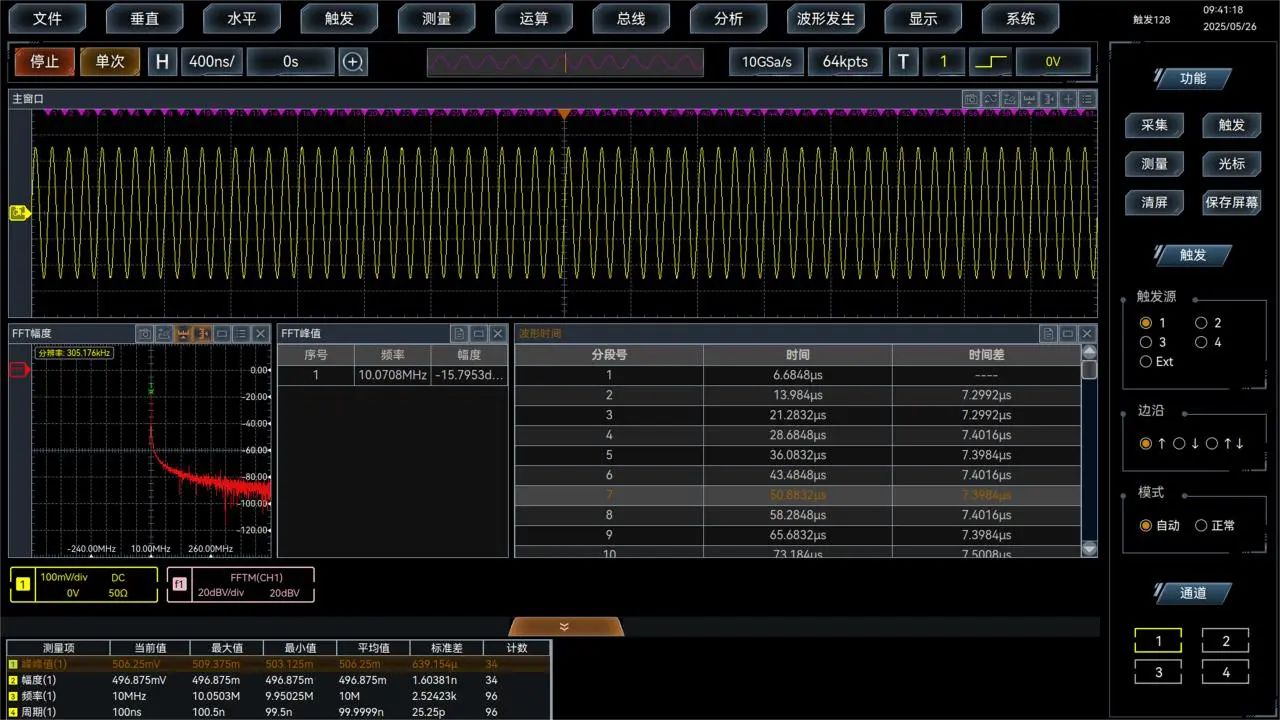

波形搜索、參數測量、FFT頻譜分析等功能

錄制功能在許多領域都有應用，特別是那些偶發信號或者長時間觀測的場景中。例如在電源質量分析中，捕捉電壓瞬態跌落，高頻噪聲毛刺等偶發問題，分析開關電源啟動，負載突變時的動態響應。在汽車電子研發中，診斷汽車ECU的偶發性信號干擾、傳感器信號漂移，捕捉啟動/熄火瞬間的異常。在半導體測試中，記錄芯片上電時序，功耗脈沖等微秒級關鍵信號，驗證設計是否符合嚴苛的協議標準。

4457系列數字示波器的錄制功能為用戶提供了一個高效、便捷的方式來記錄和分析波形，無論是研發階段的壓力測試，還是產線端的故障復現，它都能將“看不見的瞬間”轉化為“可追溯的證據鏈”。趕快嘗試這個功能，讓您的電子信號分析變得更加輕松和高效吧！
