RFXP-2000 是中科四點零推出的第 4 代射頻組件自動測試平臺，專為支持高產能 FEM、RF Switch、DiFEM 等多端口器件的并行測試而設計。該系統采用模塊化 PXIe 架構，集成自研矢量網絡分析儀、數字 PPMU、SMU、電源控制與多端口切換技術，全面滿足當前主流與下一代射頻模塊的功能測試需求。
面向新一代 RF模塊的測試挑戰而生
當前的 FEM/PAMiD 器件普遍集成開關、PA、LNA、濾波器等多個子模塊，對測試系統的并行端口數量，支持的測試項種類、測試速度、高速數字接口能力、軟硬件配置靈活性提出了更高要求。中科四點零基于自研的核心板卡和大量生產測試現場部署經驗，推出面向新一代 RF模塊的測試解決方案 RFXP-2000 。具備以下核心能力：
?VNA、 SMU和PPMU板卡全套自研，極具成本優勢
?單站最高支持48 路并行 RF 測試端口，多站并行測試能力
?RF頻率覆蓋 9GHz/22GHz/40GHz
?配合自研 Smart RF Studio軟件測試框架，開發非常簡易
?頂級的測試速度
?獨創業界最低成本開關時間解決方案
降低測試成本，提升良率保障
RFXP-2000 提供領先的射頻測試能力與經濟高效的系統集成選項，為客戶在高集成、高速率、高一致性的射頻測試需求下提供可擴展的解決方案。
為大規模產線打造
配合自研 Smart RF Studio軟件，RFXP-2000 可通過標準 DIO 接口無縫集成至晶圓探針臺、分選機、Handler 等設備，構建完整的自動測試產線，適應 24*7 高可靠測試場景。

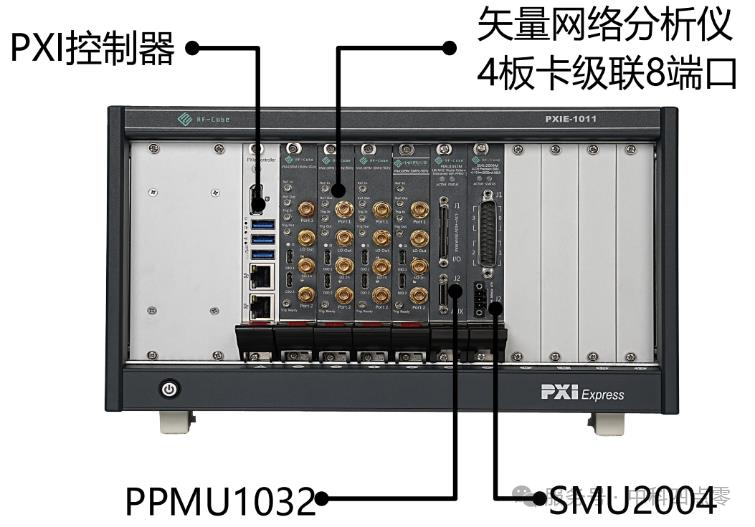

全自研 PXIe系統
?PXIe矢量網絡分析儀 VNA1009，9GHz經濟型
?PXIe矢量網絡分析儀 VNA2000系列，9GHz/22GHz性能型，單板最大 6端口
?PXIe矢量網絡分析儀 VNA3000系列，40GHz面向毫米波應用
?數字模式儀 PPMU1032
?四象限精密表 SMU2004
?RC系列 VNA電子校準件
?可定制上架型 RF Port Module
?自研 PXI控制器及 PXI背板
自動化軟件框架
?基于 C# 構建的模塊化測試框架
?支持測試功能與指標配置，無需編程
?內置多類器件測試模板，快速部署
?支持主流自動分選設備對接
?支持 STDF、CSV 測試數據輸出
?可根據需求定制 UI或接入工廠 MES
客戶核心價值：S.A.F.E.
?Speed：加速批量生產測試節拍，提升測試吞吐率
?Agile：一套系統適配多種產品，測試平臺投資復用率高
?Fidelity：測得準，測得穩，測得有依據，提升產品質量控制能力
?Ease of Use：減少學習成本，提升部署效率
