在電力供應的穩定運行中
配電房的安全與可靠性至關重要
然而，當故障悄然出現
如何快速、精準地定位并解決問題
成為保障電力持續供應的關鍵
……
近日，中國南方電網廣東電網東莞城區供電局在巡檢過程中發現，某小區地下配電房存在異常狀況：地排帶有十幾安培電流，且同一條地排上不同位置電流大小差異顯著，部分位置甚至無電流或電流極小。面對這一棘手問題，東莞城區供電局急需專業設備與技術支持，以精準定位故障原因，保障小區居民的用電安全與穩定。
得知客戶需求，優利德測試儀表團隊迅速響應，攜UT278B地樁式接地電阻測試儀、UT281E+柔性電流鉗表等多款專業設備奔赴現場，進行故障排查。
1、專業設備登場，檢查流程有序展開
第一步、接地電壓檢測：到達現場后，技術人員首先使用UT278B檢測地排對大地的接地電壓。結果顯示，地排與大地之間不存在電壓差。這使得檢測方向更加明確。

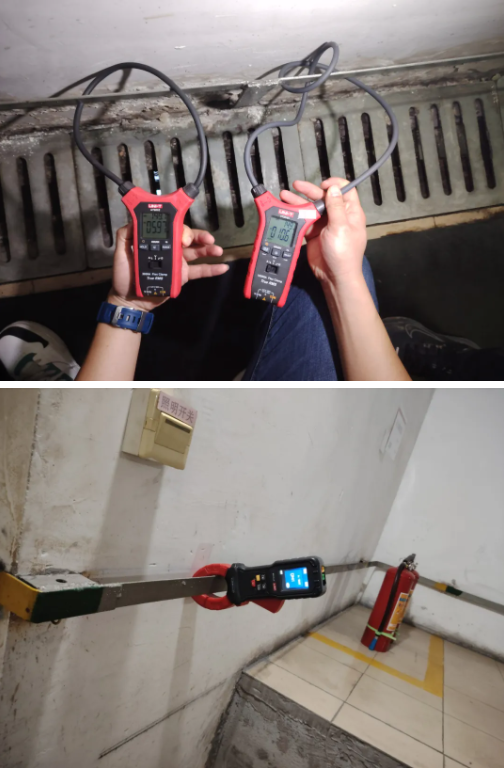

（現場檢測圖）
第二步、接地電阻檢測：隨后，技術人員采用鉗形法，利用UT278B對地排的接地電阻進行檢測。檢測結果顯示，同一條地排上不同位置的接地電阻大小差異巨大，有的僅為0.28Ω，而有的則高達139Ω。這一現象表明，地排的接地情況存在嚴重問題，為故障排查提供了重要線索。

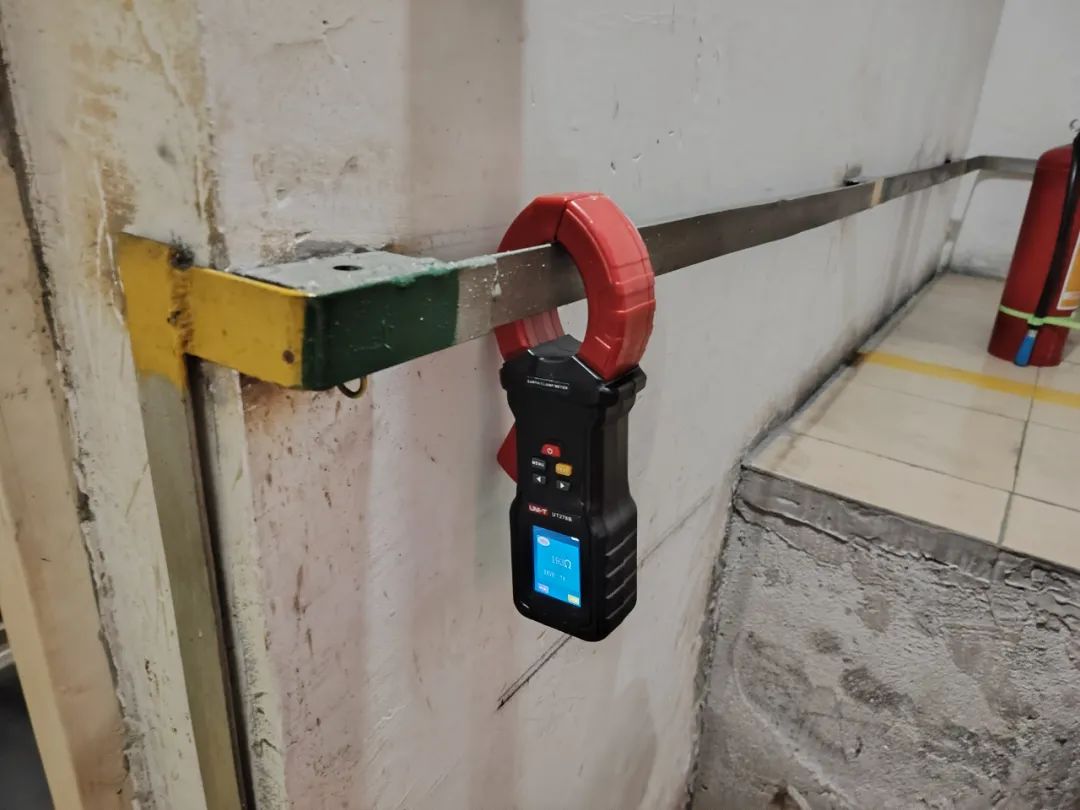

（現場檢測圖）
第三步、綜合測量，鎖定故障范圍：為進一步探究電流與電阻之間的關系，技術人員將UT281E+與UT278B共同配合測量，發現接地電阻越小的位置電流就越大，接地電阻越大的位置，電流越小。基于這一現象，初步判斷應有某配電箱相線絕緣老化，對大地網放電，造成了此次故障現象。

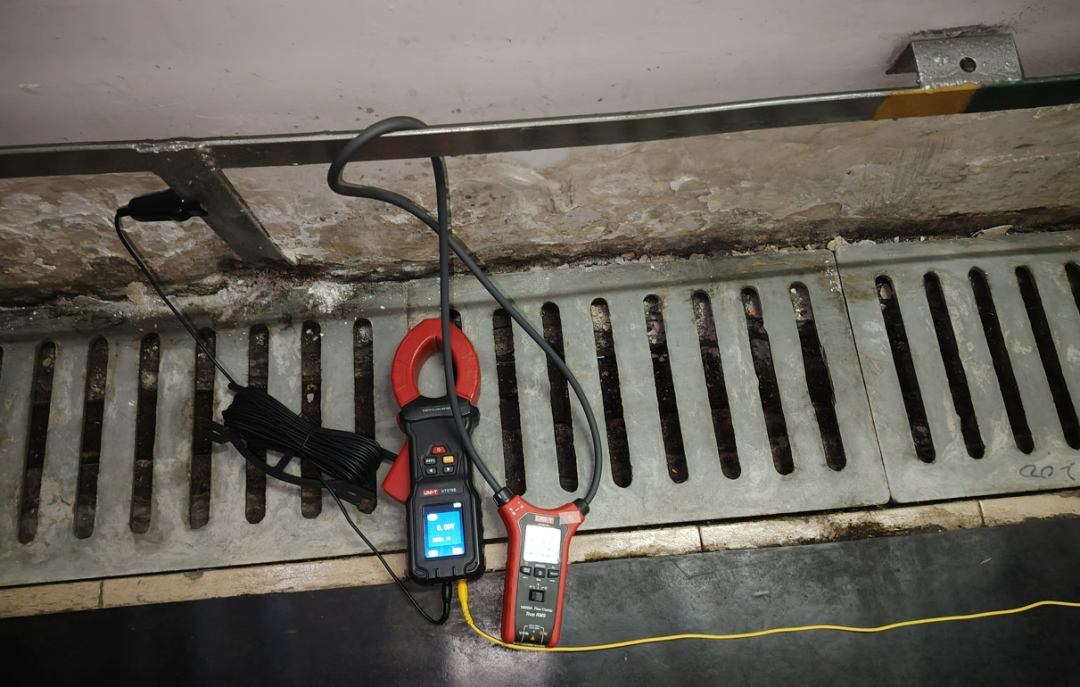

（現場檢測圖）
2、故障原因揭曉，專業設備優勢凸顯
依據檢測數據，技術人員對小區配電系統展開全面排查，最終確認一處配電箱頂部存在明顯漏水痕跡。經分析判斷，漏水導致電纜外護層腐蝕，進一步引起相線絕緣性能下降，形成對地網放電路徑。問題被精準定位后，客戶對優利德產品的專業表現和工程師的技術經驗給予了充分肯定。
UT278B集接地電阻和接地電壓測量功能于一體，操作簡便、測量精準，能夠快速準確地檢測接地系統的電阻和電壓情況，為故障排查提供基礎數據。產品具備多樣化的測量方式，涵蓋鉗形法、地樁法、選擇法等，可充分滿足不同場景下的接地電阻測量需求。同時，它還具備接地電壓和漏電流的測量功能，能為電力系統的安全評估提供更全面的數據支持，適用于變電站、輸配電線路等復雜場景。

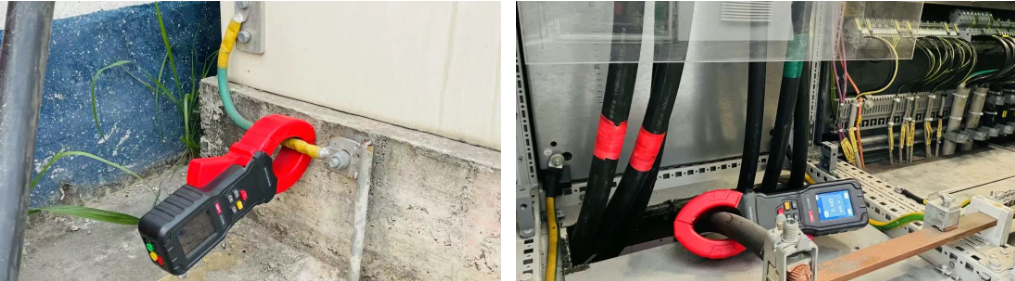

（UT278B應用圖）
UT281E+采用1100mm的柔性線圈設計，最大可測量直徑達340mm的線纜，也適用于排線密集、空間狹小的測量環境。擁有10000A的大電流測量范圍，輕松應對各種高電流測量需求。具備6000位屏幕雙顯功能，在測量交流電流或交流電壓時，能同時顯示頻率大小，方便用戶在同一界面上讀取多個關鍵參數。在與UT278B配合使用時，能夠快速分析電流與電阻之間的關系，為故障定位提供關鍵線索。

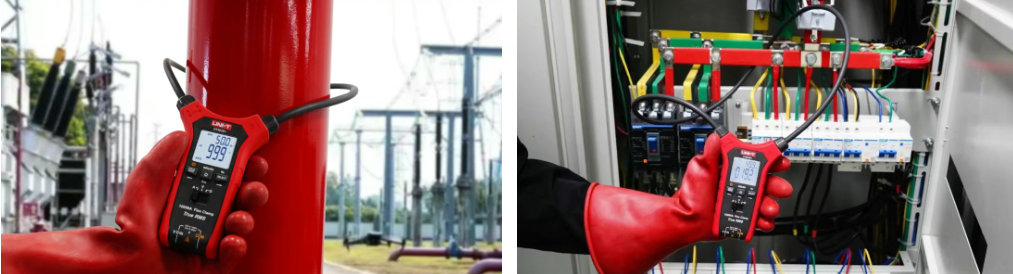

（UT281E+應用圖）
