08.建立保持觸發

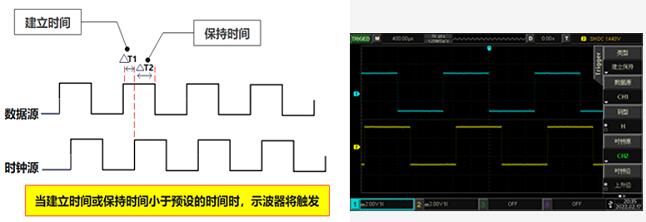

選擇建立保持觸發，在此觸發類型下，需要設置數據信號線和時鐘信號線。建立時間從數據信號跨過觸發電平時開始，至指定的時鐘邊沿到來時結束；保持時間從指定的時鐘邊沿到來時開始，至數據信號再次跨過觸發電平時結束。當建立時間或保持時間小于預設的時間時，示波器將觸發。建立保持觸發的關鍵是選擇一個通道信號作為數據源，再選擇另外一個通道信號作為時鐘源。

建立保持：可以選擇建立，保持，建立&保持。

（1）建立：當建立時間小于設定值時觸發。

（2）保持：當保持時間小于設定值時觸發。

（3）建立&保持：當建立時間和保持時間均小于設定值時觸發。

09.N邊沿觸發

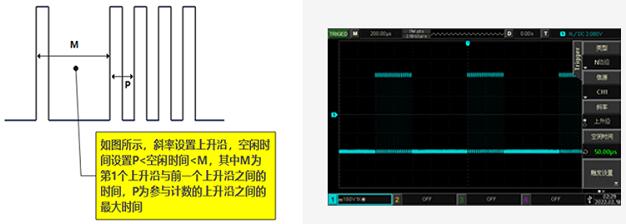

選擇N邊沿觸發，在指定空閑時間后第N個邊沿上觸發。例如，在如下圖所示的波形中，需在指定空閑時間(相鄰兩個上升沿之間的時間）后第1個上升沿上觸發，則空閑時間需設置為P<空閑時間

斜率：可以選擇上升沿，下降沿和任意沿

（1）上升沿：設置在信號的上升邊沿觸發。

（2）下降沿：設置在信號的下降邊沿觸發。

10.碼型觸發

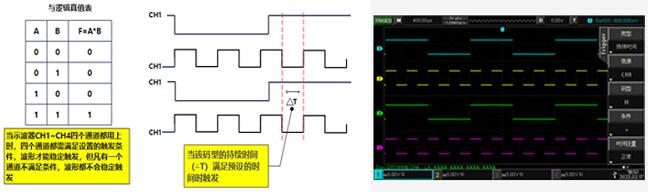

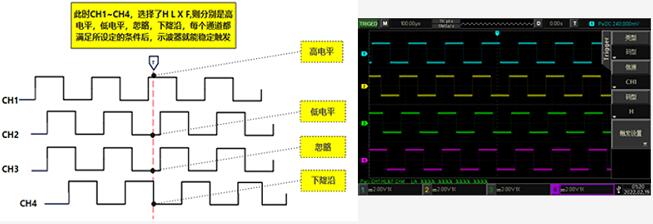

對于不同通道的輸入信號，實現一個通道信號滿足一種條件，同時另一個通道波形滿足另一種條件，即實現通道的邏輯“與”組合，每個通道可以設置為H（高）、L（低）、X（忽略）。您還可以指定碼型中的一個通道為上升沿或下降沿（僅可指定一個邊沿）。當指定邊沿后，如果其它通道的碼型均判定為"真"（即實際碼型與預設的碼型一致），示波器將在該指定邊沿上觸發。如果未指定邊沿，示波器將在使碼型為"真"的最后一個邊沿上觸發。如果所有通道的碼型都被設置為"忽略"，示波器將不會觸發。

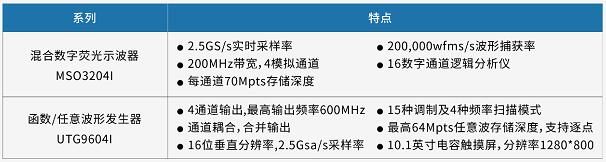

產品推薦
