脈寬觸發顧名思義就是設定信號的脈寬達到某個條件，示波器就觸發。當在正極性脈沖上觸發時，如果限制條件為真，觸發將在脈沖從高到低的翻轉上發生；當在負極性脈沖上觸發時，如果限制條件為真，觸發將在脈沖從低到高的翻轉上發生。所以脈寬觸發的關鍵是設定脈寬觸發條件與脈寬極性。
觸發條件：可以選擇" > "，" < "，" = " 。
（1）>：當觸發信號脈寬大于脈寬時間設定值時觸發。
（2）<：當觸發信號脈寬小于脈寬時間設定值時觸發。
（3）=：當觸發信號脈寬與脈寬時間設定值基本一致時觸發。
脈寬極性：正脈寬和負脈寬。

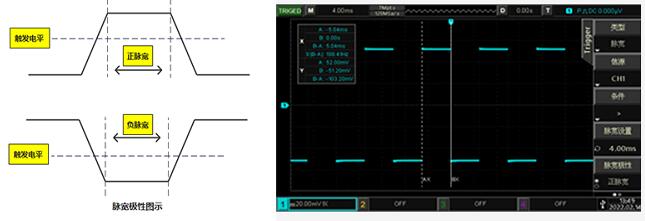

在示波器中，觸發電平與正脈沖相交的兩點間時間差定義為正脈寬，觸發電平與負脈沖相交的兩點間時間差定義為負脈寬。
02.視頻觸發
視頻信號可包含圖像信息和時序信息，且具有多種標準和制式。在視頻制式方面，提供了三種視頻格式，分別是：PAL(Phase Alternating Line，逐行倒相),NTSC(National Television Standards Committee，美國國家電視標準委員會),SECAM（Sequential Couleur A Memoire，順序傳送彩色與存貯) 。
視頻制式：可以選擇PAL，NTSC，SECAM。
（1）PAL：幀頻為每秒25幀，電視掃描線為625行，奇場在前，偶場在后。
（2）NTSC：場頻為每秒60場，幀頻為每秒30幀。電視掃描線為525行，偶場在前， 奇場在后。
（3）SECAM：幀頻為每秒25幀，電視掃描線625行，隔行掃描。

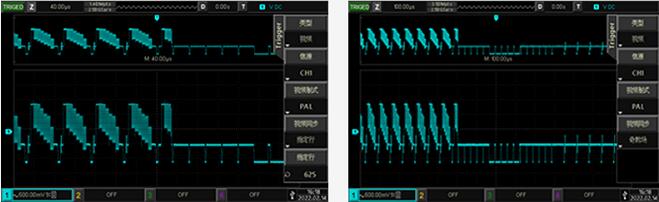

視頻同步：可以選擇偶數場，奇數場，所有行和指定行。
（1）偶數場：設置在視頻信號的偶數場上觸發和同步。
（2）奇數場：設置在視頻信號的奇數場上觸發和同步。
（3）所有行：設置在視頻信號的行信號上觸發和同步。
（4）指定行：設置在指定的視頻行數上觸發和同步。選擇該同步時可以指定行號。行號的設置范圍為1至625(PAL/SECAM)、 1至525（NTSC）。
03.斜率觸發

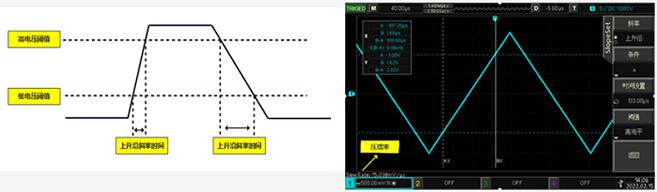

斜率觸發的關鍵是要設定正確的壓擺率，當信號上升或下降的壓擺率符合設定值時即產生觸發。
斜率觸發沿：上升沿和下降沿。
（1）上升沿：使用觸發信號的上降沿來進行斜率觸發。
（2）下降沿：使用觸發信號的下降沿來進行斜率觸發。
觸發條件：">"，"<"，"="。
（1）>：當觸發信號的壓擺率大于設定的壓擺率時產生觸發。
（2）<：當觸發信號的壓擺率小于設定的壓擺率時產生觸發。
（3）=：當觸發信號的壓擺率與設定的壓擺率基本一致時產生觸發。
注：壓擺率的計算公式為：(高電平閾值-低電平閾值)÷時間
04.欠幅觸發
指的是同時設置高低電平門限，用于觸發跨過了一個觸發電平但沒有跨過另一個觸發電平的脈沖。正極性欠幅脈沖是指跨過了觸發電平下限但沒有跨過觸發電平上限的脈沖；負極性欠幅脈沖是指跨過了觸發電平上限但沒有跨過觸發電平下限的脈沖。
