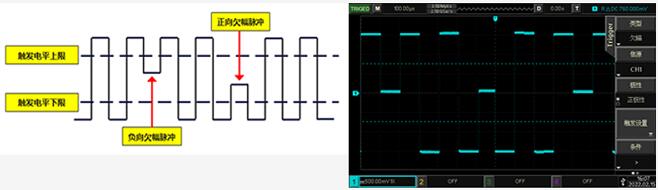

選擇極性：正極性和負極性。

（1）正極性：設置在正向欠幅脈沖觸發。

（2）負極性：設置在負向欠幅脈沖觸發。

選擇條件：無關，>，<，=。

（1）無關：不設置欠幅脈沖觸發的觸發限制條件。

（2）>：欠幅脈沖寬度大于設置的脈寬時觸發。

（3）<：欠幅脈沖寬度小于設置的脈寬時觸發。

（4）=：欠幅脈沖寬度等于設置的脈寬時觸發。

05.延遲觸發

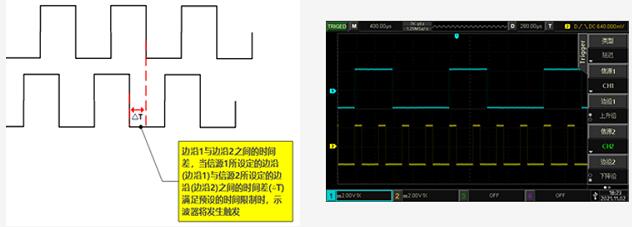

延遲觸發指的是示波器在第一個邊沿事件時做好準備并延遲規定的時間，然后在下一個邊沿事件發生時進行觸發。使用延遲觸發時需要示波器兩個通道，當信源1所設定的邊沿(邊沿1)與信源2所設定的邊沿(邊沿2)之間的時間差(△T)滿足預設的時間限制時，示波器將發生觸發。

選擇觸發沿：選擇上升沿和下降沿。

條件：>，<，< >，> <。

（1）>：信源1所設定的邊沿與信源2所設定的邊沿之間的時間差（△T）大于設置 的時間觸發。

（2）<：信源1所設定的邊沿與信源2所設定的邊沿之間的時間差（△T）小于設置 的時間觸發。

（3）< >：信源1所設定的邊沿與信源2所設定的邊沿之間的時間差（△T）大于設 置的時間下限且小于設置的時間上限時觸發。

（4）> <：信源1所設定的邊沿與信源2所設定的邊沿之間的時間差（△T）小于設 置的時間下限且大于設置的時間上限時觸發。

06.超時觸發

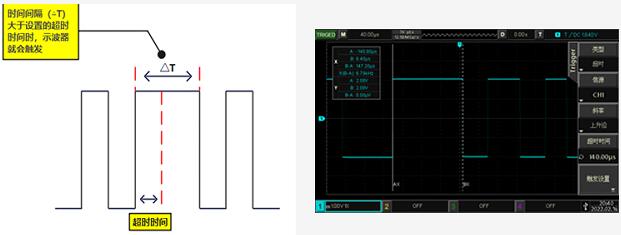

超時觸發指的是觸發從輸入信號的上升沿(或下降沿)跨過觸發電平開始到相鄰的下降沿（上升沿）跨過觸發電平結束的時間間隔（△T）大于設置的超時時間時的信號。

在斜率按鍵里面，選擇選擇輸入信號在何種邊沿上觸發

（1）上升沿：設置在輸入信號的上升沿通過觸發電平開始計時。

（2）下降沿：設置在輸入信號的下降沿通過觸發電平開始計時。

（3）任意沿：設置在輸入信號的任意沿通過觸發電平開始計時。

07.持續時間觸發

選擇持續時間觸發，示波器通過查找指定碼型的持續時間作為識別觸發的條件。碼型是通道邏輯"與"的組合，每個通道的值可為H(高)、L（低）或X(忽略)。當該碼型的持續時間（△T）滿足預設的時間時觸發。

碼型：（1）H：將所選通道碼型值設置為"高"，即電壓電平高于該通道的觸發電平。

（2）L：將所選通道碼型值設置為"低"，即電壓電平低于該通道的觸發電平。

（3）X：將所選通道碼型值設置為"忽略"，即該通道不作為碼型的一部分。當碼型中 的所有通道均被設置為"忽略"時，示波器將不觸發。

條件：選擇條件：>，<，< >。

（1）>：碼型的持續時間大于設置的時間時觸發

（2）<：碼型的持續時間小于設置的時間時觸發

（3）< >：碼型的持續時間小于設置的時間上限且大約設置的時間下限時觸發。
