-多車道自動駕駛輔助：要實現變道輔助，需要增加傳感器對鄰道環境進行感知。通常在車尾部?jī)山歉髟黾?個毫米波雷達，實現對車輛側后環境感知。進一步，可增加車前毫米波角雷達，拓展側前環境感知，實現路口輔助JA、緊急車道保持ELK、緊急轉向輔助ESA等功能。

-點對點自動導航駕駛：要實現從一個點到另個點全自動駕駛，需要對車輛周邊環境進行全方位感知，同時增加冗余。一般需要前視增加激光雷達、側視和后視增加攝像頭和毫米波實現增強感知，同時，增加高精地圖和慣性導航進行定位。

自動行車，目前發展到點對點自動導航駕駛階段。主流傳感器方案為：激光雷達x1~3+毫米波雷達x5~8+ADS攝像頭x7~10。

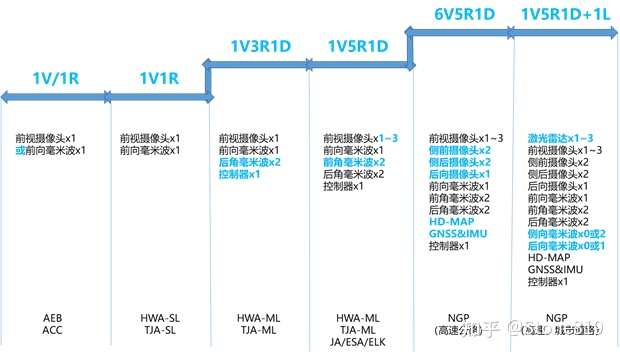

自動行車方案路線

2）泊車傳感器方案

泊車自動駕駛發展大致可分四個階段：倒車輔助、自動泊車、記憶泊車和代客泊車。

-倒車輔助：通過倒車?yán)走_(dá)和全景影像，實現倒車時碰撞預警和提供車輛四周環境影像輔助倒車。倒車?yán)走_(dá)，一般車前、車后各安裝4顆超聲波雷達；全景影像，一般在車輛四周共安裝4顆魚眼攝像頭。

-自動泊車：在倒車?yán)走_(dá)基礎上，車側兩邊各增加2個長距超聲波泊車?yán)走_(dá)識別車位，達到共12顆超聲波雷達，實現自動泊車。進一步，可與全景攝像頭融合，實現對線性車位感知，增強實現自動泊車場景。也可與鑰匙、手機APP結合，實現在駕駛員監控下的遙控泊車功能。

-記憶泊車：實現100m內尋跡泊車。不需要額外加裝傳感器，但泊車系統需要融合前視行車攝像頭數據，通過VSLAM構建地圖。進一步，可跟后視行車攝像頭數據融合，實現尋跡倒車功能。

-代客泊車：實現1km內自動泊車。需要增加高精地圖和慣性導航定點，同時跟停車場系統結合，實現停車場內無人自動駕駛泊車。

自動泊車，目前發展到記憶泊車/代客泊車階段，各廠家傳感器方案都是采用超聲波雷達x12+環視攝像頭x4方案，同時，需要與行車傳感器融合。

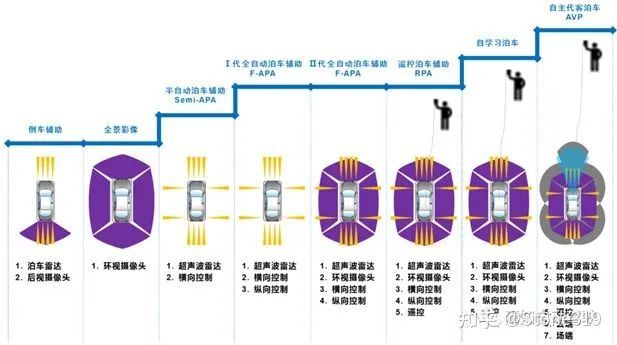

自動泊車方案路線（來源網絡）

4、傳感器技術發展與應用

1）攝像頭

根據布置位置，車載攝像頭可分為：前置攝像頭（含ADS攝像頭、行車記錄儀、夜視、環視前置攝像頭等）、側置攝像頭、后置攝像頭和內置攝像頭。

對于高階自動駕駛，ADS攝像頭一般為7～10顆。側視和后視通常共5顆，差異主要在前視攝像頭。

前視攝像頭一般采用長焦+廣角兩攝像頭方案。有的為了識別深度，采用雙目立體攝像頭方案，但對標定、算法要求比較高。華為在極狐上采用的是長焦+廣角+雙目共4顆攝像頭方案。

另外，前視攝像頭一般集成圖像采集和視覺處理，直接輸出目標物。隨著目前計算集中化，攝像頭有向“只采集不計算”方向發展趨勢：把計算部分放到域控制器中。如特斯拉前視攝像頭，未配置SoC、MCU等計算模塊。

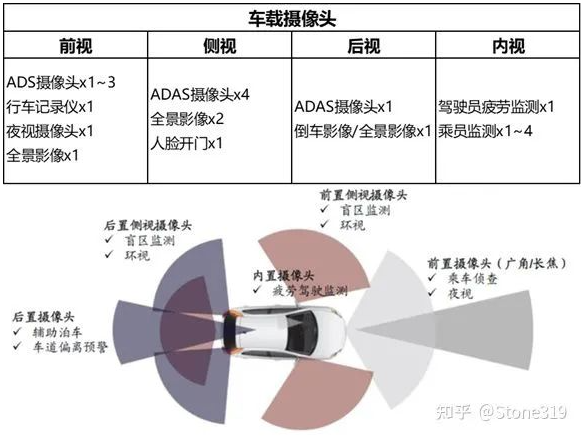

車載攝像頭布置位置（來源網絡）

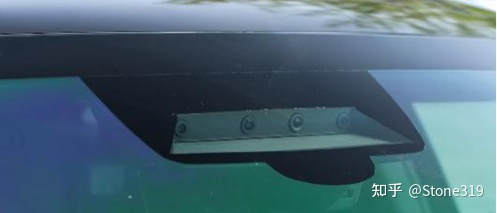

極狐-華為前視攝像頭（來源網絡）

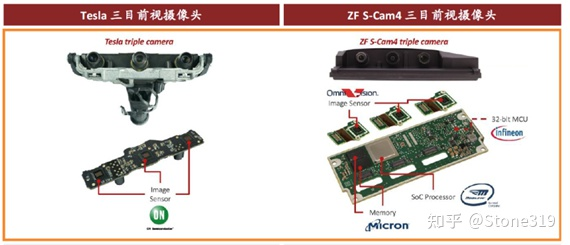

Tesla與ZF前視攝像頭對比（來源網絡）

2）毫米波雷達
