思儀科技正式推出新一代高端寬帶任意波形發生器（AWG）1650E，率先將國產AWG的采樣率提升至25.6GSa/s。1650E具備最多4個模擬輸出通道，輸出脈沖的上升時間低至46ps，每通道具備最大8G樣本點存儲空間，并具有豐富的數字及模擬調制功能，能夠精準生成多種特殊信號及通信測試信號，在汽車電子、6G通信、光通信、集成電路測試等領域有著廣泛應用。

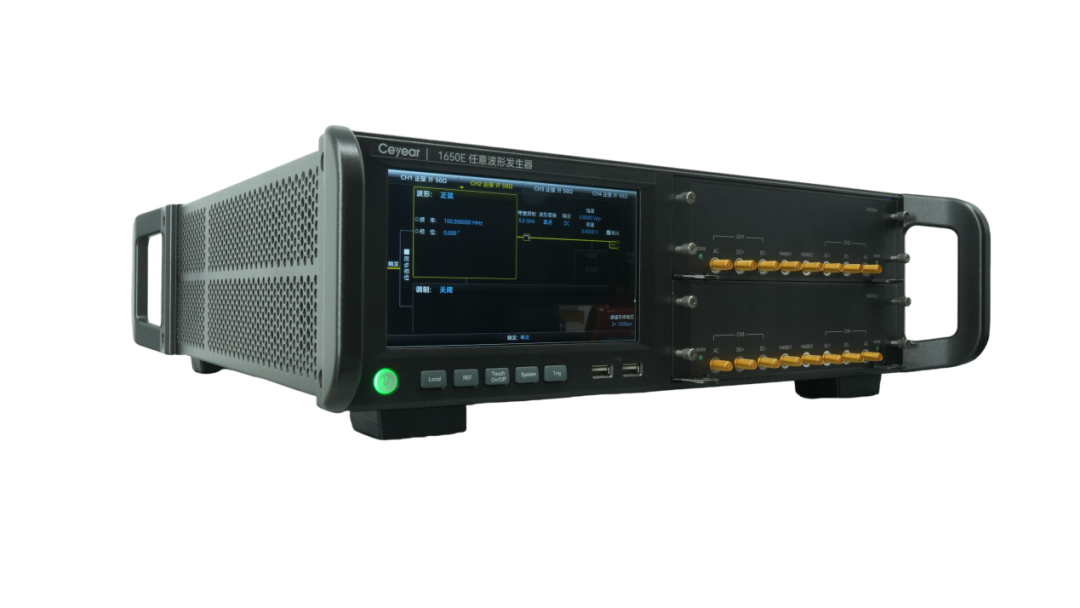

圖1  1650E任意波形發生器

1、大帶寬高精度，真實呈現信號細節

1650E最高采樣率25.6GSa/s，最大輸出瞬時帶寬10GHz，確保寬帶信號的精確生成。1650E支持2/4通道配置，具備最高16 bits垂直分辨率，提供更高的信號保真度。

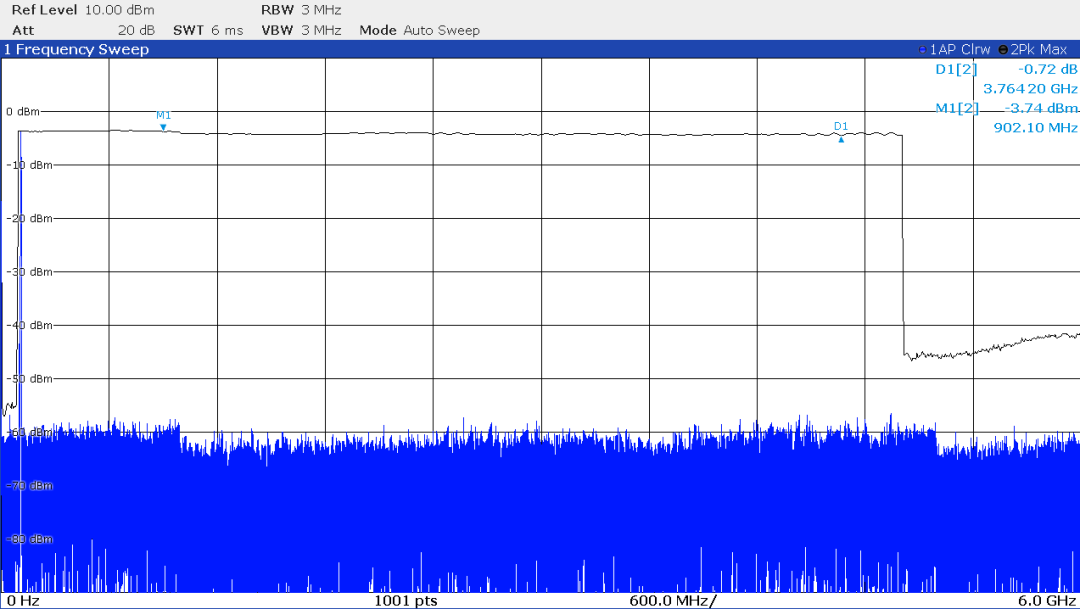

圖2  寬帶信號平坦度±0.36dB

此外，1650E還支持采樣率連續可變，在100Sa/s~25.6GSa/s的范圍內保證波形細節的完整性，可完美解決用戶在采集回放應用場景中的采樣率匹配問題。

2、超快沿低抖動，脈沖信號“隨心所欲”

得益于25.6GSa/s高采樣率，1650E輸出脈沖的上升時間低至46ps，單端直流耦合輸出最大幅度1Vpp，可滿足汽車行業、集成電路等大多數脈沖測試場景需求。與此同時，1650E采用基于專利保護的脈沖抖動抑制技術，在輸出方波與脈沖信號時，可實現極低抖動，同時支持脈寬、上升/下降沿的精細調節，滿足對高速數字信號、高精度脈沖的嚴格需求。

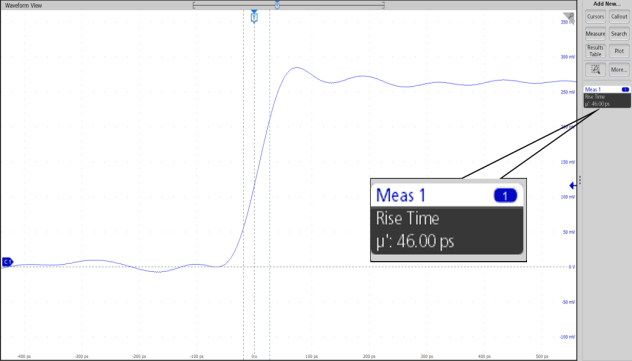

圖3  46ps上升時間

3、深存儲任意波形生成，靈活適配復雜測試

1650E每通道最大存儲深度達8G樣本點，即使在最高25.6GSa/s采樣率下也能支持長達312.5ms的波形回放，可實現長時高保真信號生成。1650E內置ASK、FSK、PSK、AM、FM、PM、PWM等數字及模擬調制功能，可靈活通過任意波編程輸出復雜矢量調制信號，滿足無線通信及射頻測試的高標準需求。

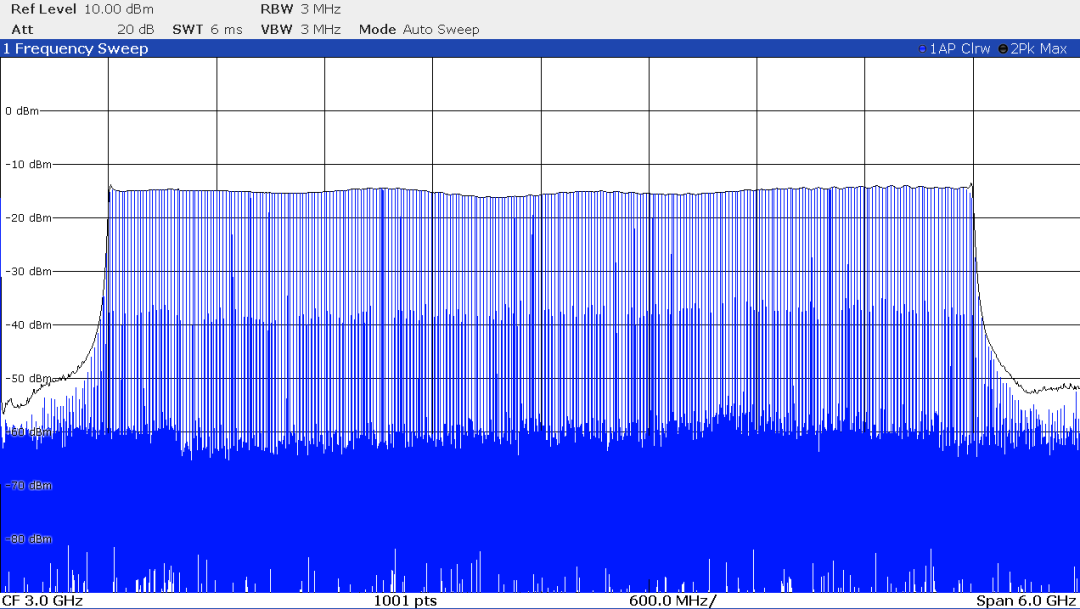

圖4  寬帶調制

1650E能提供強大的波形序列播放功能，可對序列波段的形狀、播放順序、重復次數等進行靈活配置，并支持用戶根據需求直接調用或自定義編輯波形文件，從而快速適應各種測試任務。

4、多種特殊信號與通信測試信號生成，助力專業測試

1650E不僅能夠精準復現標準信號，還能夠靈活模擬復雜的實際測試環境，生成包括線性調頻、噪聲信號、多脈沖信號等多種特殊信號，助力客戶在測試、驗證、生產等多階段完成專業測試。

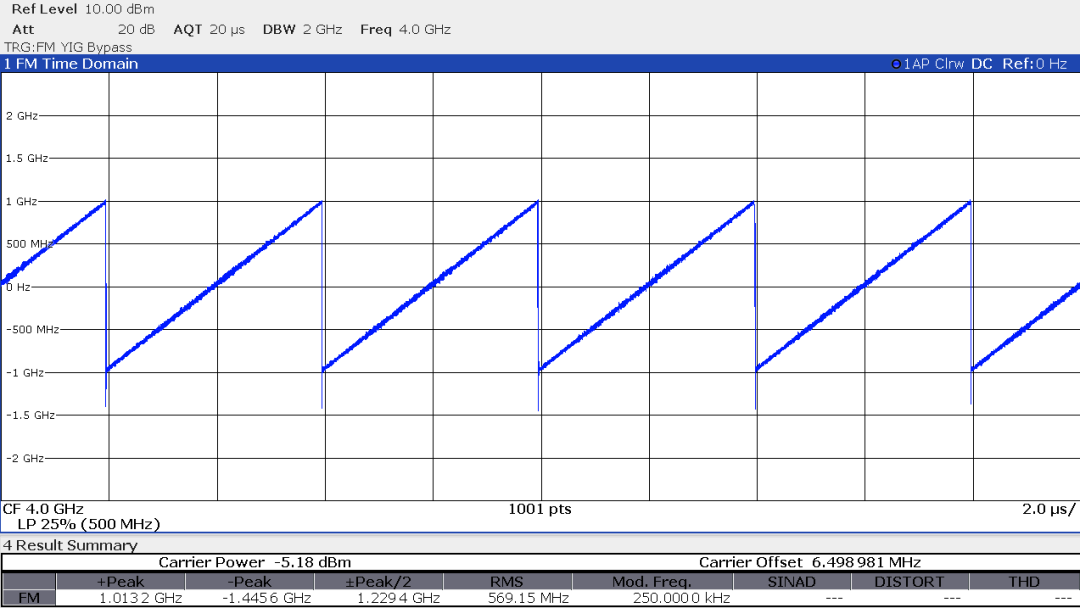

圖5  線性調頻

面對高速通信測試挑戰，1650E以其10GHz超大帶寬與卓越的信號模擬能力，精準塑造NRZ等通信測試信號的復雜眼圖和瞬態細節，且支持電平靈活編輯，為SerDes、光模塊及數據中心設備的研發測試提供強力支撐。

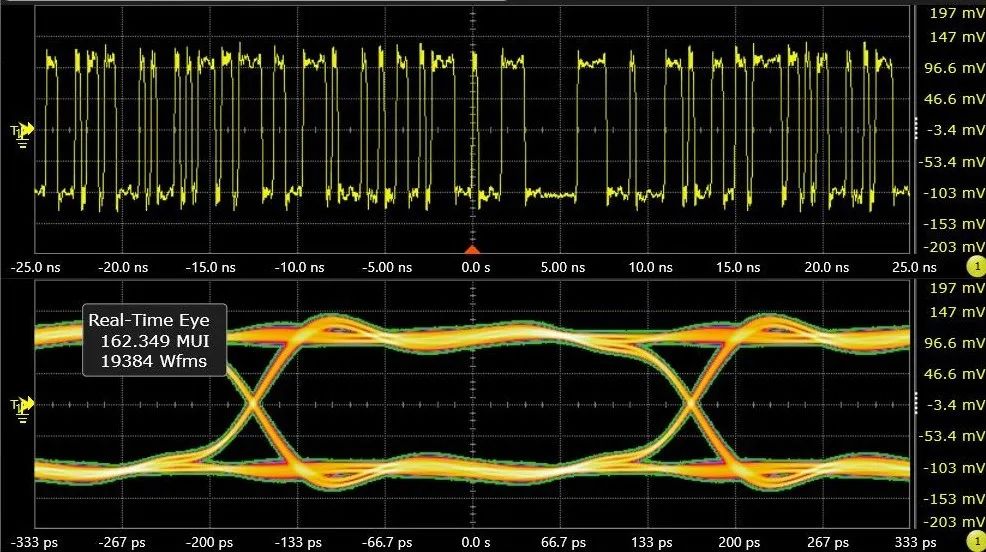

圖6  3Gbps NRZ眼圖

1650E任意波形發生器作為思儀科技新一代高端產品，以大帶寬、高精度、強大的波形與調制能力，為通信、工業及科研領域的創新測試需求提供強力支持。期待您繼續關注思儀科技的產品發布，我們將竭誠為您服務！
