直接調制激光器通過采用帶有待傳遞信息的電流信號調制激光器驅動電源（半導體激光器或發光二極管的驅動電流），從而使輸出激光帶有信息，由于它是在光源內部進行的，因此又稱為內調制激光器。隨著光通信網絡的快速發展，直接調制激光器的寬帶需求從幾個GHz向50GHz提升，其帶寬作為關鍵指標備受關注，直接影響產品性能、產品質量、生產效率。

過去的測試方案是利用分立儀器搭建測試系統，如圖1中所示。利用微波掃描信號發生器、直流電源、光衰減器、高速光電探測器、微波功率計、頻譜分析儀及集成計算單元等分立儀器搭建的直接調制激光器測試系統，該系統雖能夠實現對直接調制激光器的調制特性測試，但存在集成度差，累積誤差大，對整個測試系統的校準困難，且測試操作復雜，測試效率低等不足，無法滿足現在的直接調制激光器的測試需求。

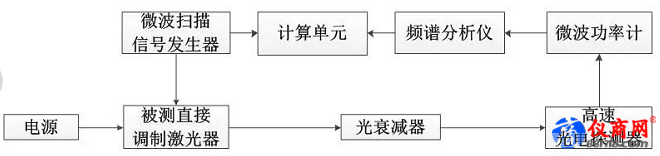

圖1 分立儀器搭建的直接調制激光器測試系統

為解決上述問題，可以采用6433光波元件分析平臺(Lightwave Component Analyzer Platform，簡稱LCA),一臺儀器滿足直接調制激光器帶寬特性測試需要，同時還能用于電光器件(電光調制器、光發射組件)、光電器件(PIN光電探測器、APD光電探測器、光接收組件)、光光器件(光纖、濾波器等光無源器件)，測試增益測試、損耗測試、傳輸系數測試、反射系數測試、輸入阻抗測試、輸出阻抗測試、群時延測試等參數。

圖2 6433光波元件分析平臺

針對直接調制激光器的3dB帶寬測試需求則可以按照圖3所進行：

圖3 直接調制激光器測試系統圖

連接實物圖如下圖4所示：

圖4 直接調制激光器測試實物圖

測試步驟如下：

1）在測試條件中設置起始頻率、終止頻率、掃描點數、中頻帶寬、端口功率等參數；

2）將測量類型設置為：S21，用標準光纖跳線連接光發射端口和光接收端口1；

3) 點擊【宏/本地】，打開【光波分析】，選擇【光-電測量】選項卡，將【用戶校準】設置為測試，點擊【開始】，進行光電校準，校準完成后接入被測件，能夠測量相應參數。

4) 關閉【光波分析】，從菜單欄依次點擊-【光標】-【光標搜索】-【帶寬】（如圖5所示），即可查看到3dB帶寬信息（如圖6所示）。

圖5 帶寬測試功能按鍵

圖6 3dB帶寬測試結果圖
