背景與需求

在無人機飛行性能測試中，溫度、壓力及熱流等參數的實時監測對評估電機性能、氣動結構可靠性及熱防護系統設計至關重要。傳統測試方案因采樣率低、有線傳輸限制以及數據延時等問題，難以滿足高速飛行狀態下瞬態數據的捕捉需求。某品牌無人機公司為解決這一技術痛點，采用?拓普瑞M208高速無線數據采集模塊?，構建了一套高精度、零延時的多參數飛行測試系統。

01 方案設計與實施

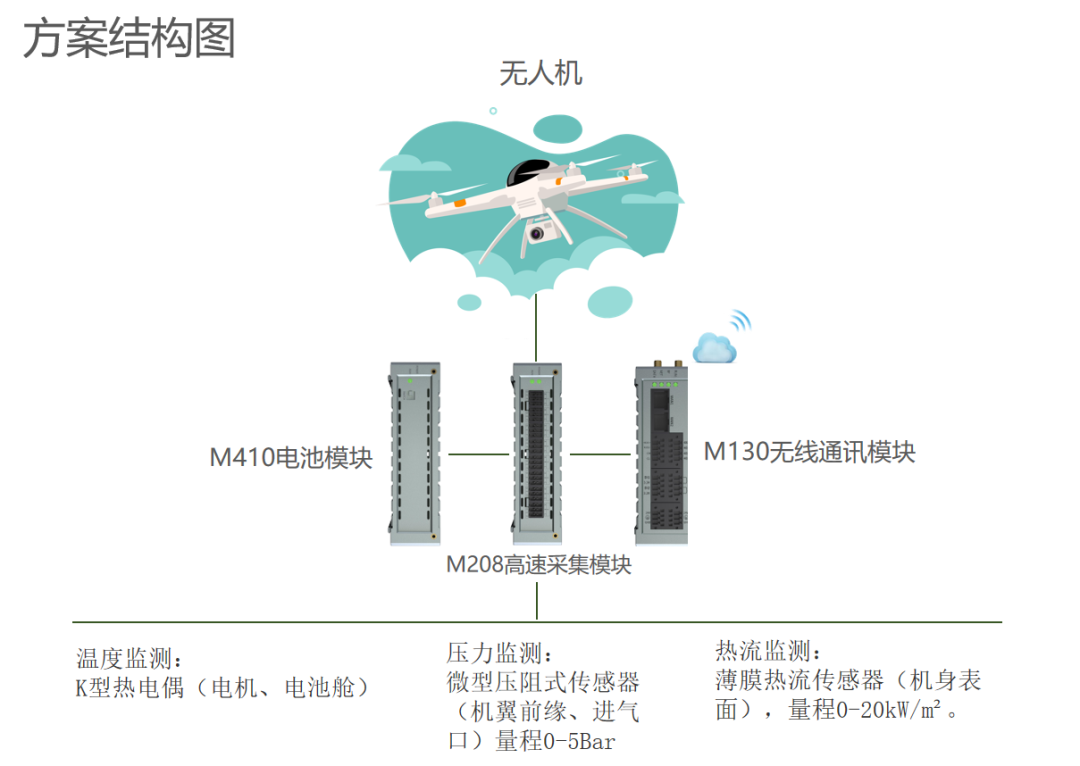

?系統架構?（?傳感器配置）：?

溫度監測?：K型熱電偶（電機、電池艙），量程0-1200℃。

壓力監測?：微型壓阻式傳感器（機翼前緣、進氣口），量程0-5Bar。

熱流監測?：薄膜熱流傳感器（機身表面），量程0-20kW/m2。

02 核心設備

M208采集模塊?：安裝于無人機機身表面，通過多通道同步采集多傳感器信號。

M410?供電模塊?：M410電池模塊直接給采集模塊供電（支持8-24V寬電壓輸入）。

M130?無線傳輸模塊?：大功率WiFi模塊，傳輸與接收數據信息，實時上傳數據至地面站上位機。

關鍵技術實現

1.超高速采樣率?，M208以?1ms采樣間隔?同步采集所有通道數據，確保瞬態參數（如電機啟動沖擊、氣動激波）的完整捕獲。

2.大功率WiFi傳輸?，采用全向高增益天線，通信距離?≥500米?（視距環境），適應無人機高速飛行場景。

3.數據通過無線傳輸實時傳輸至上位機軟件，延遲?<10ms?，丟包率?<0.1%?。

4.抗干擾設計?，模塊內置電磁屏蔽層，應對無人機電機、電子調速器的高頻干擾。

5.數據包校驗與斷線重連機制，保障飛行過程中傳輸穩定性。

6.M208內置了大容量存儲卡，無線傳輸與本地存儲數據雙重保障。

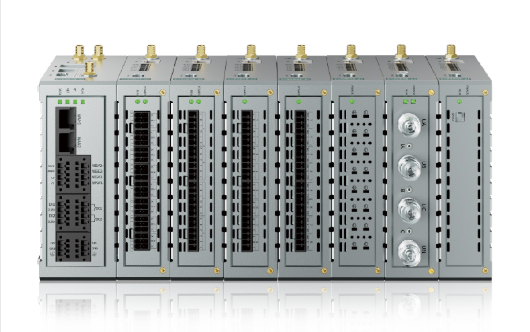

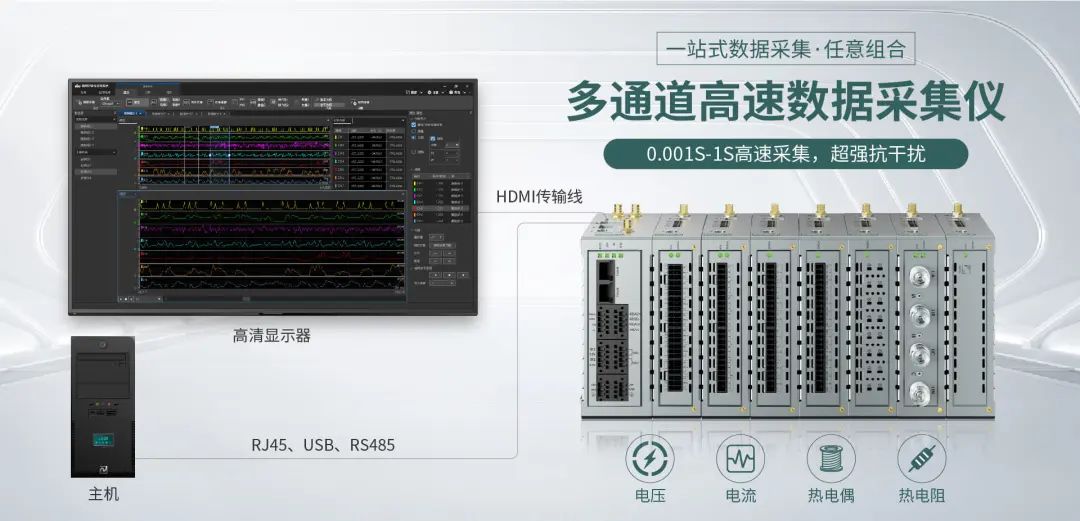

多通道高速數據采集模塊

M208核心優勢體現

1.1ms級高速采樣，捕捉瞬態細節。

2.常規采集設備采樣率通常為10-100ms，而M208的1ms采樣率可精準記錄電機溫度驟升（如0.5秒內升溫200℃）、氣動壓力波動等關鍵數據，為熱力學模型驗證提供高分辨率數據支持。

3.無線傳輸突破空間限制?，大功率WiFi方案替代傳統有線傳輸，避免線纜纏繞風險，支持無人機靈活機動（如翻滾、俯沖動作）。

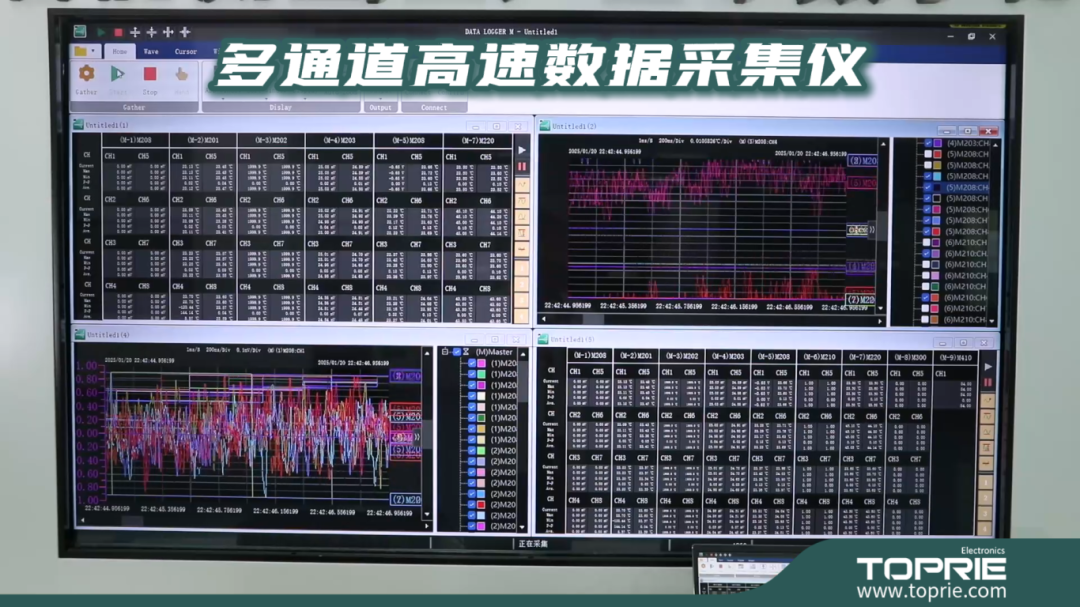

4.地面站實時顯示數據曲線，工程師可即時調整飛行策略，提升測試效率。

多通道與同步高精度

1.多通道并行采集，確保溫度、壓力、熱流數據的時空一致性。

2.支持熱電偶冷端補償與傳感器非線性校準，數據可靠性達工業級標準。

3.輕量化與強環境適應性，模塊重量僅280g，體積緊湊（133×121×40mm），完美適配無人機載荷限制。

4.工作溫度-20℃至+50℃,0至90%RH(沒有結露），IP65防護等級，耐受高空低溫、振動及沙塵環境。
