示波器用于測量時域信號，測量電壓與時間的關系，信號來自有源待測設備。但是互連是無源結構，不會自己產生信號。要測量表征互連，需要一個激勵響應系統。

目前有兩種主要的激勵響應系統用于表征互連：用于測量頻域中S參數的矢量網絡分析儀 (VNA)，以及用于測量時域中脈沖響應的時域反射計（TDR），各自使用不同類型的激勵信號，但只要互連是線性的、無源的和時不變的，S 參數和脈沖響應都可以不同的形式表示相同信息，并且可以從一種轉換為另一種。

那么，在表征高速互聯時，你需要哪個？我們將簡要介紹每種方法，以及選擇合適方法的考量因素。

什么時候需要使用TDR?

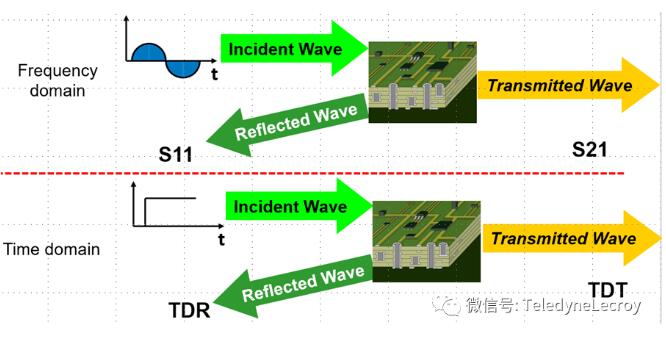

當使用階躍快沿信號作為激勵并查看響應時，我們將這些測量稱為時域反射測量或 TDR 測量。反射回來的稱為時域反射信號，此外還有傳輸波，即時域傳輸信號。TDR 一般有 1 端口或 2 端口，后者能夠提供差分TDR測量。

雖然TDR比 VNA 更易于使用，但 TDR 儀器在用于激勵互連的信號帶寬和上升時間方面受到更多限制。

你可以在下面的應用中使用TDR:

測量帶寬大于5MHz，小于15GHz，單端或者差分測量；

測量上升時間大于35ps（吉布斯現象調整后為65ps）；

關注的測量參數包括：互聯的阻抗曲線；互聯的時延；均勻傳輸線的有效介電常數；不連續點在特定上升時間的阻抗；不連續點的過量電感或電容；

正在進行1端口或2端口測量；

不需要了解頻域的S參數；

預算有限

什么時候需要WavePulser 40iX

為了獲得 S 參數（散射參數），使用正弦波作為激勵。正弦波具有三個特征參數：頻率、幅度和相位。對于所有線性、無源、時不變互連，信號頻率不變，幅度和相位會發生變化，通過進入其他端口的散射波與入射波相比的形式，來表征互聯的行為特征。

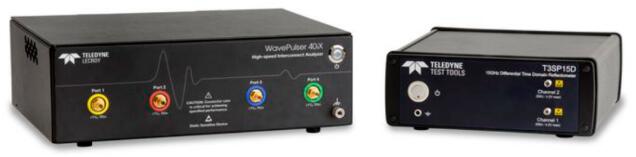

雖然傳統上 S 參數是由 VNA 測量的，但力科提供 WavePulser 40iX 高速互連分析儀，可以從同一采集中計算出 TDR和S 參數。

你需要WavePulser：

測量帶寬大于5MHz，小于40GHz；

測量上升時間大于9ps（吉布斯現象調整后為25ps）；

需要3端口或者4端口的測量；

需要S參數去嵌和仿真；

關注以下測量：串擾；差分傳輸線的行為模型；傳輸線的頻率相關的時延和損耗；

預算相對足夠；

什么時候需要VNA?

在某些情況下 WavePulser 不夠用，將需要傳統的 VNA 來產生滿足測量需求。

如果你需要：

需要計量級 S 參數（動態范圍大于70 dB或精度小于 0.1 dB）；

測量帶寬大于40GHz；

關注測量：窄帶小于5MHz；低頻小于5MHz；高Q諧振器；

預算充足；
