作者：Hasan Gadjali，Meridian Innovation聯合創始人兼首席運營官，以及科學家 Markov Stanislav Nikolaev 博士

概述

電子產品的廣泛應用，有望使我們的生活更加舒適和安全。新冠肺炎爆發后，熱成像攝像機應用日益普及。新冠病毒在全球的迅速傳播給公共衛生、食品系統和工作領域帶來了前所未有的挑戰，在全世界造成了巨大的生命損失。這場疫情摧毀了就業機會，使數百萬人的生計受到影響。面對這場危機，一個重大需求是遠距離快速探測個人或群體體溫而不影響正常活動。因?yàn)榘l(fā)燒是病毒感染的常見癥狀之一，有效識別發燒人士有助于限制病毒的傳播。熱成像傳感器是實現該應用的核心技術。

熱成像傳感器

什么是熱成像傳感器？熱成像攝像機如何從遠處測量核心體溫？熱成像傳感器是一種微機電系統（MEMS）芯片，是一個對8至14微米波長范圍內的長波紅外電磁輻射（LWIR）敏感的探測器陣列。開爾文0度以上的所有物體和所有生物都在這個光譜范圍內發出輻射，這種輻射的強度代表了它們的表面溫度。與波長在400到700納米之間的可見光不同，長波紅外輻射對人眼是不可見的。然而，形成熱成像陣列的探測器能夠通過可測量的方式改變其特性（例如，通過改變其電阻或由于塞貝克效應產生電壓輸出）來對入射的紅外熱發出響應。這些變化被讀出電路放大和數字化，最終產生的數字代碼被轉換成溫度值。因此，每個熱探測器依照時序在其可測角度范圍內測量物體的表面溫度。然后，二維探測器陣列有序生成一個二維像素陣列——類似于灰度視覺圖像。但在這種情況下，每個像素表示場景的該部分的溫度，而不是亮度。這個簡單的類比告訴我們，一定程度上，熱圖像也可以通過標準視覺圖像處理技術進行處理和分析。它還可以顯示為熱信息圖，每個溫度值都有一個特定的相關顏色。圖一是同一場景的視覺圖像、彩色熱圖像和灰度熱圖像的對比實例。

圖1：視覺攝像機圖像與熱攝像機圖像（包括彩色和灰度熱圖像） (來源: Meridian Innovation)

以上熱圖像是由一個特殊的熱攝像相機拍攝的。這個相機是使用以下圖2所示的熱成像芯片組成的模組。

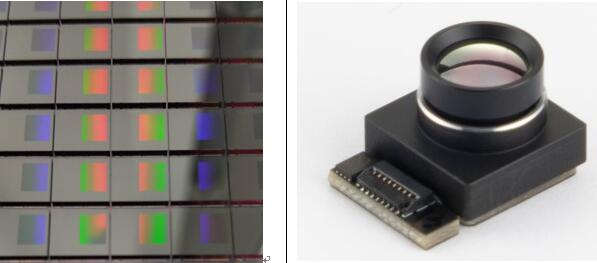

圖2： Meridian Innovation 8062 分辨率 LWIR 熱成像芯片和模組 (來源: Meridian Innovation)

人體體溫的測量

我們之前說過，熱成像儀測量視野中物體或物體的表面溫度?，F(xiàn)在的問題是——在熱像圖中，我們?nèi)绾螠y(cè)量人體的體溫。在回答這個問題之前，讓我們回顧一下傳統的體溫測量方法。人體體溫是通過水銀溫度計或數字溫度計測量的 （如圖3所示），該溫度計必須與身體的隱蔽區域進行物理接觸，該區域的溫度與內部器官的溫度非常接近或相同。典型的接觸部位是直腸內（直腸溫度計，最準確）、舌頭下（口腔溫度計，約低0.3攝氏度）或腋窩（腋窩溫度計，約比直腸溫度讀數低0.6攝氏度）。接觸式溫度計的實際局限性已被不同類型的非接觸式紅外傳感溫度計所克服。該溫度計可通過其形狀系數和進行測量時的定位的方式進行區分——例如，位于遠耳道的鼓室溫度計，顳動脈溫度計（滑過前額側面的顳淺動脈），或前額溫度計（置于前額正前方）（如圖4所示）。這些溫度計有三個共同因素：1）它們有一個感測皮膚溫度的長波紅外探測器，由硅基熱電堆技術制造；2）根據測量的皮膚溫度、環境溫度和熱傳導方程，在設備中計算人體體溫；3）溫度計必須接觸皮膚或者放置在離皮膚非常近的位置（例如：最多幾厘米距離）。

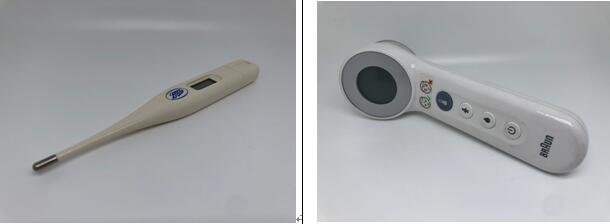

圖3：接觸式溫度計 圖4：額溫槍

用于檢測高溫的熱成像攝像機

如前所述，熱成像相機是圍繞多像素?zé)岢上駛鞲衅鳂?gòu)建的。探測器制造過程中使用的設計和制造工藝可以將探測器微型化——這有利于每個模組封裝更多的探測器，例如5000個像素點或更多。而且還可以產生更靈敏的探測器:響應時間短，不僅可以捕捉靜態場景，也可以拍攝幀速率在每秒1到30幀之間的熱視頻流。配合使用視野超過40度的可見光鏡頭，它允許人們?cè)?0厘米到幾米的距離內同時拍攝復雜、動態多人熱場景。
