以上這些設定似乎使人們能夠在動態下從遠處快速測量一組人的體溫。但這真的足夠嗎？顯然不是。首先，探測器只能感應皮膚表面的溫度。與前額溫度計類似，人體體溫必須根據人體的某些生物物理模型進行計算。但這里出現了一個問題——哪個像素代表真正的體溫？這是一個非常重要的問題，因為熱成像儀只能在多個像素中解析人臉，溫度讀數可以變化超過一度。此外，鏡頭的缺陷、相機和被攝對象之間的視角、是否佩戴口罩、發型是否遮住面部、是否佩戴眼鏡等都會影響溫度讀數的準確性，在這些情況下，如何解讀體溫比簡單的前額或耳內紅外溫度計復雜得多。這種情況下，熱圖像處理和分析就發揮了關鍵作用?？紤]到熱圖像中可用的“過多”信息，各種不準確度大多具有系統性特征，可以進行補償。

然而，這使得用于發燒檢測的熱成像相機的設計成為一項相當復雜的工作，需要詳細了解熱成像傳感器的特性、良好的熱成像和一些生物物理學知識，當然還需要精通圖像和數據 分析——當由于隱私問題而無法使用視覺成像流時，對視野中對象的可靠檢測也是一個相當大的挑戰。

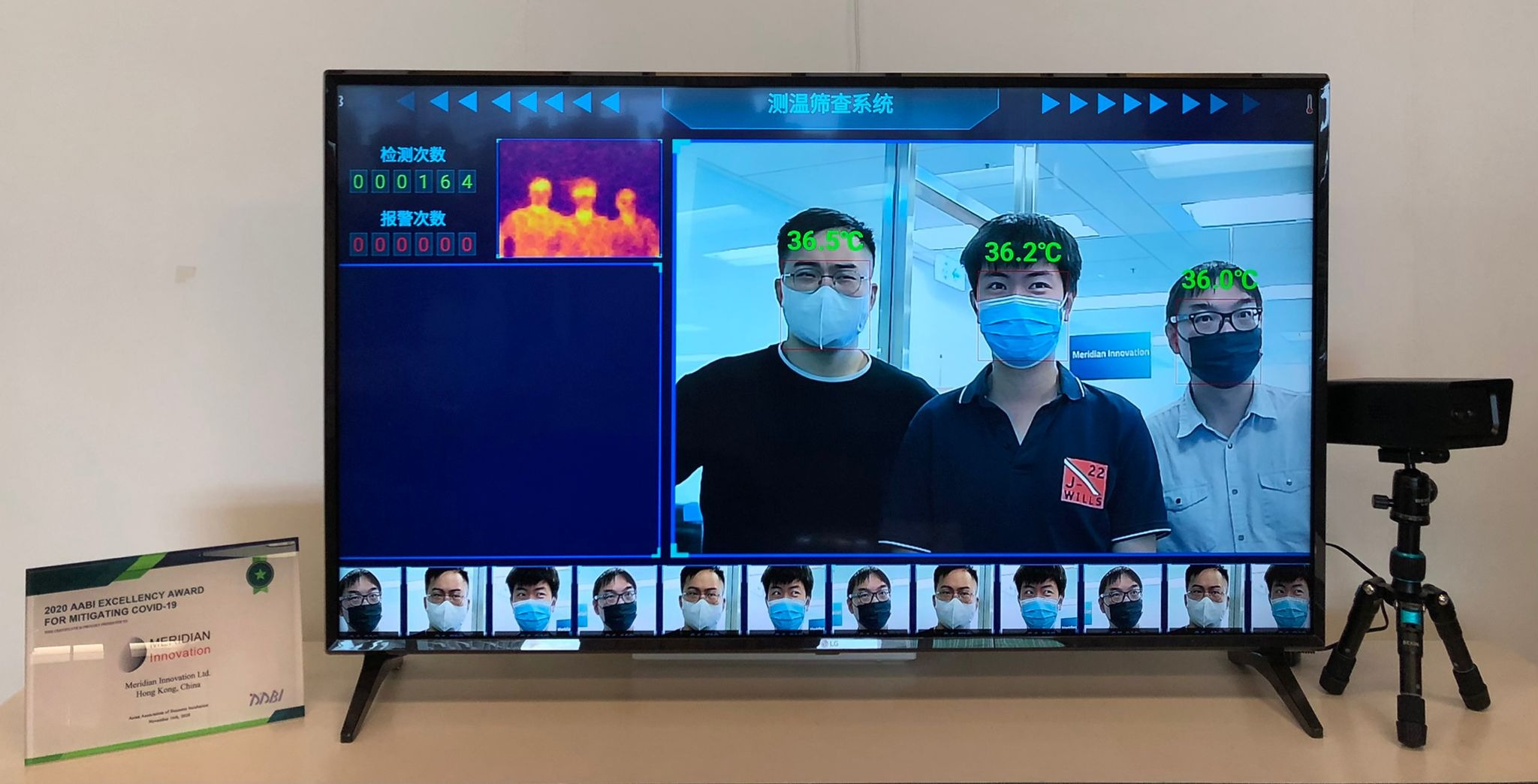

圖 5： Meridian Innovation 多人發燒檢測攝像頭解決方案（來源：Meridian Innovation）

有關其工作原理的更多詳細信息，請參見《發熱檢測研究報告》Stanislav Markov of Meridian Innovation Ltd

參考設計

如上所述，及時交付用于檢測高溫的紅外熱像儀的必要性以及構建良好解決方案的復雜性，促使各企業共同努力為 OEM 和 ODM 提供大量參考設計。 Arrow Electronics 提供了此類參考設計的一個示例，并進行了更詳細的介紹。

其核心是Meridian Innovation的新型熱像儀，采用CMOS/MEMS技術量產，在像素設計上使用了傳統微測輻射熱計和熱電堆的結合技術。除熱像儀外，參考設計還包括了環境傳感器、用于估計與對象距離的飛行時間傳感器，并受益于人工智能增強的應用軟件，提高了熱讀數和核心體溫計算的準確性，以及用于可視化的熱圖像質量。選擇具有成本效益的組件和 SDK，有助于解決最重要的障礙——人體體溫的計算，這降低了設計和研發成本，并有助于滿足熱像儀用于檢測人體體溫的應用。

結論

熱成像傳感器現在以實惠的價格在大眾市場產品中隨處可見。無障礙參考硬件設計和軟件解決方案極大地促進了該技術的應用，并實現了熱像儀的快速開發，包括用于自動檢測人體體溫的攝像機。這類產品有助于管控當前的疫情，并描述了一個令人信服的理念：“創新技術促進更安全和更好的生活”。
