電子工程師利用示波器觀測波形，查找一些異常波形需要用到觸發功能進行捕獲。示波器可以設置一系列的觸發條件如：邊沿、觸發電平、斜率、觸發位置等限制捕捉范圍。雖然在觸發設置中限制了捕獲條件，但在實際測試過程中，偶爾也會發生捕獲的波形并沒有滿足設置的觸發條件，這種現象被稱為 “誤觸發”。

“誤觸發”在實際測試過程中會漏過正確的觸發波形，影響測試效率。下面我們就來看看一個實際的“誤觸發”波形。

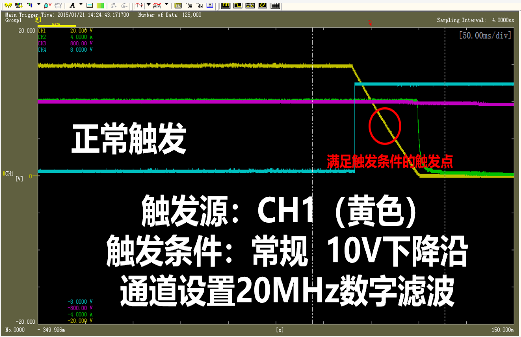

圖1

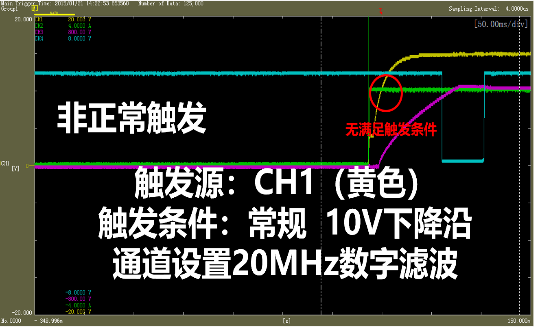

圖2

圖1為滿足觸發條件捕獲的正確波形，觸發點在CH1的下降沿10V的位置。在圖2中雖然也發生了觸發，但CH1是個明顯的上升沿，沒有滿足觸發條件，這個就是典型的 “誤觸發”現象。

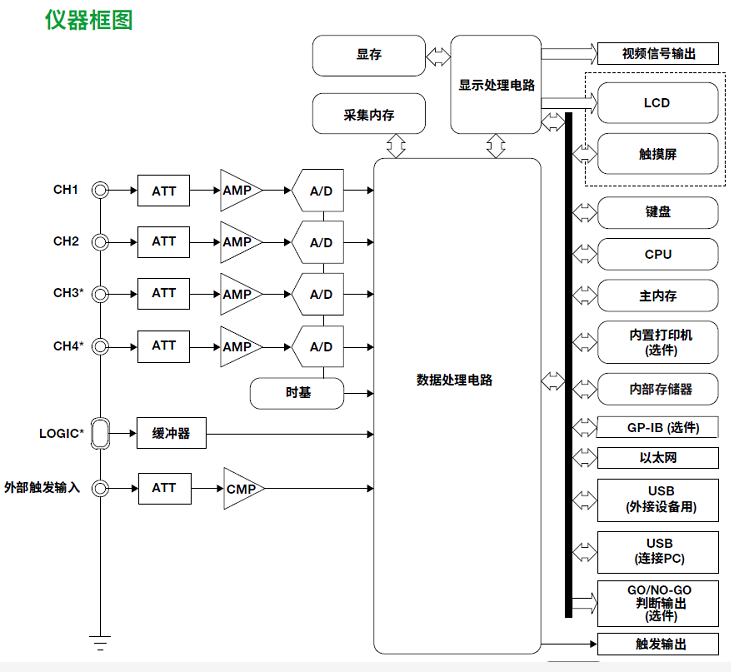

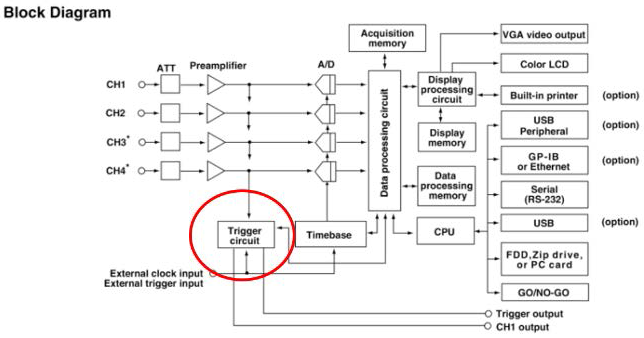

我們通過分析橫河數字示波器DLM2000的觸發比較電路和當前的觸發設置，總結了導致“誤觸發”的兩種可能情況：

第一種情況：

DLM2000觸發比較電路為全帶寬，如果觸發源中含有高頻干擾或者毛刺類信號就會引起觸發。

而A/D轉換后顯示的數字波形由于經過20Mhz的低通濾波后，高頻干擾部分（觸發點）被濾掉掉，無法在波形中顯示出來。

第二種情況：

觸發比較電路中檢出了滿足觸發條件的高頻成分，但由于實時采樣率不夠，無法在波形顯示中顯現。

根據上述原因，我們就可以通過一系列的設置去避免或者減少這種現象的發生，具體如下：

1、開啟觸發源模擬濾波

邊緣觸發設置菜單里設置 HF Rejection(15Khz)和Noise Rejection(1div)(如圖edge source-filter)限制觸發源的高頻噪音。通道內的帶寬限制off, 以便于捕獲顯示高頻噪音。

2、提高實時采樣率

通過調高采集內存(初始為12.5K)建議調到1.25M,以提高實時采樣率 ，或者通過在采集菜單中設置采集模式為Envelope Mode也可以等效地提高采樣率(可以優先設置)。

3、設置更精確的觸發條件

如果4個通道的信號有一定的關系（如CH1下降沿，CH4高電平）那就可以依據兩個以上的通道按邊沿條件設置復合觸發，以更多的條件限制誤觸發的發生。

4、利用運算通道

對通道設置運算濾波，以運算濾波后的波形作為觸發源，可以避免高頻干擾造成的誤觸發。

5、使用高配機型

采用數字觸發電路的新型示波器DLM3000或DLM5000，可以有效減少誤觸發和抖動的發生。
