Ceyear 6939矢量信號發生模塊是中電科思儀科技股份有限公司推出的PXI總線矢量信號發生模塊，該模塊采用標準3U、4槽PXI結構，具有多制式調制信號輸出與任意波形發生功能。可用于對測試系統的移動性、便攜性、堅固性要求較高的應用場合，亦可應用于對測試系統的自動性、高效性要求較高的場合，以及需要快速適應通信技術發展變化的場合，是組建PXI總線自動測試系統必不可少的基本模塊。

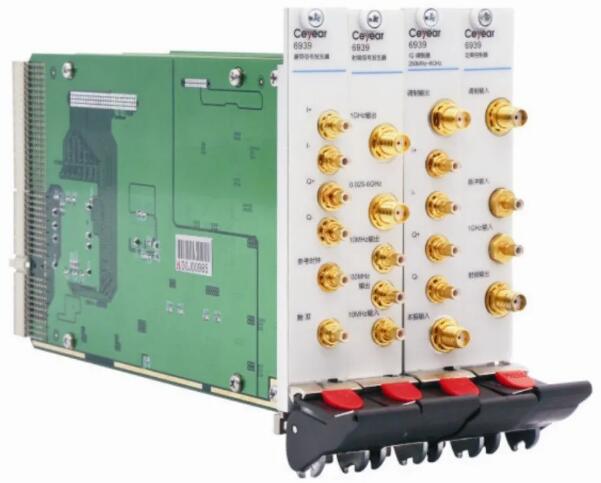

圖1 6939矢量信號發生模塊

1、性能優異

6939矢量信號發生模塊產生頻率范圍250kHz～6GHz的多協議多制式信號，具有寬頻帶、良好的邊帶噪聲、高精度EVM與大容量存儲等特點，能實現高純連續波輸出、模擬調制信號輸出、數字矢量調制輸出與任意波形輸出等功能。經過技術創新，在體積不變的情況下，6939的性能指標顯著提升，主要表現在相位噪聲、信號帶寬和EVM等方面。

主要技術指標如表1所示。

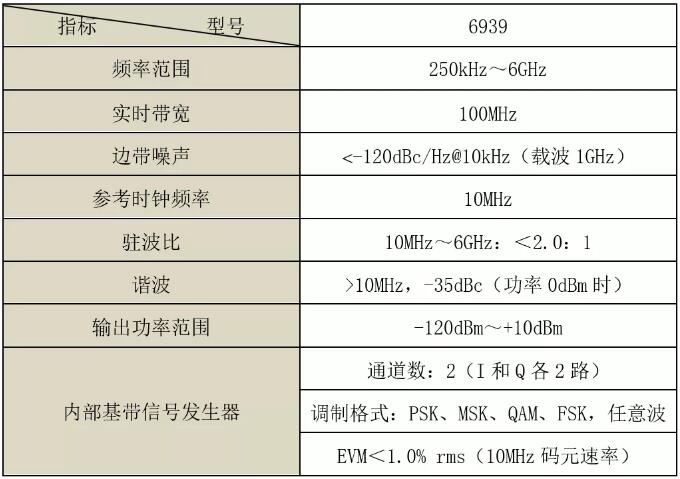

表1  6939矢量信號發生器技術指標

1GHz相位噪聲由之前的-93dBc/Hz@10kHz提高到-120dBc/Hz@10kHz，測試曲線如圖2所示。

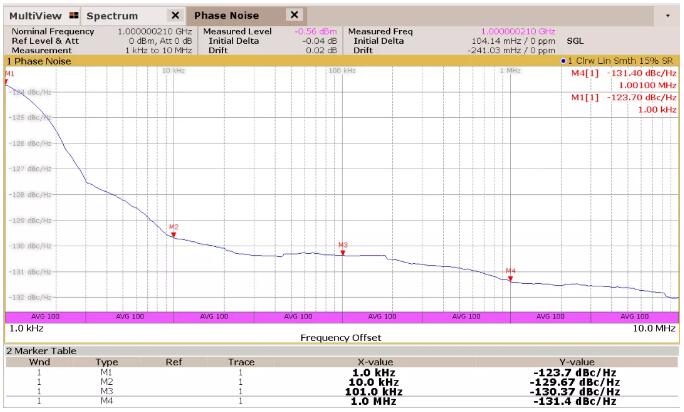

圖2 相位噪聲測試曲線

信號實時帶寬由20MHz提高到100MHz，測試曲線如圖3所示。

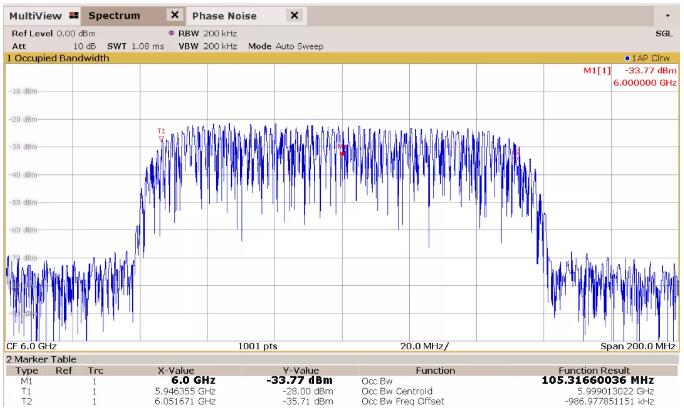

圖3 帶寬測試曲線

EVM指標優化到1%以內（10MHz碼元速率），測試曲線如圖4所示。

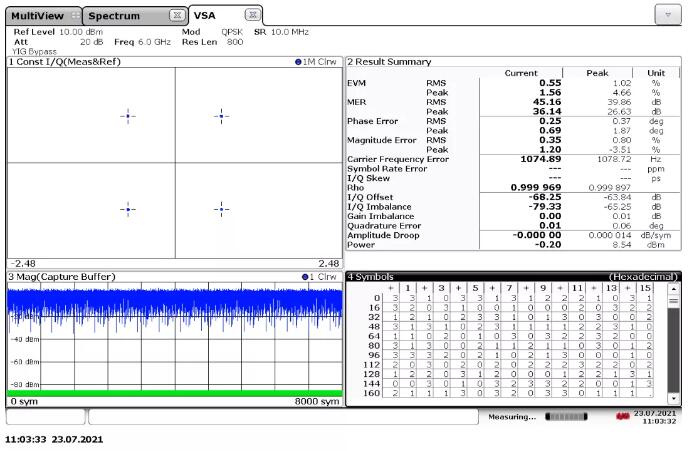

圖4 EVM測試曲線

2、應用實例

構建導航信號模擬器

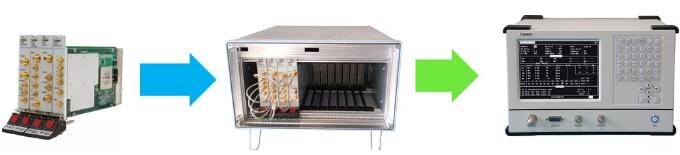

圖5 基于6939的微波信號模擬器
