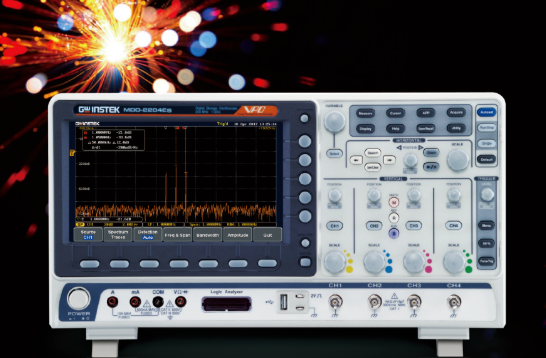

MDO-2000E系列多功能混合域示波器

剽悍六大功能

集示波器，頻譜分析儀，信號產生器，電源,邏輯分析儀，數字萬用表。

智能六款A(yù)PP

標配Go/no Go, DVM,Data logger,Digital Filter,Mask,FRA6款A(yù)PP，提供更智能的測試方案。

示波器分段存儲應用

示波器是電子工程師用于抓取信號的首選工具，但我們測試類似雷達猝發信號，激光脈沖信號或是封包串行總線信號會遇到如下這樣的情況：

被測信號偶發出現，且這個信號在一段時間內不定期出現多次，怎么抓取到所有滿足條件的信號呢？

對于這種需要抓取偶發的且多次不定期出現波形處理方式有如下幾種：

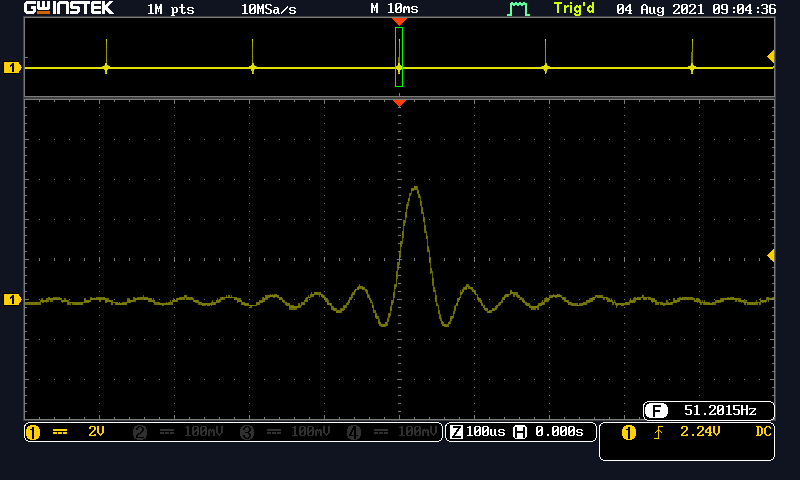

方式1：用示波器抓取偶發的信號，我們可以設定好觸發條件采用單次觸發（Single）方式來抓取，但這種方式只能抓取一次波形，我們要抓取多次就需要守候在示波器邊不斷采用這種方式來抓取，這樣非常需要時間來處理，而且在單次捕捉到后瞬間可能會遺漏滿足條件信號。

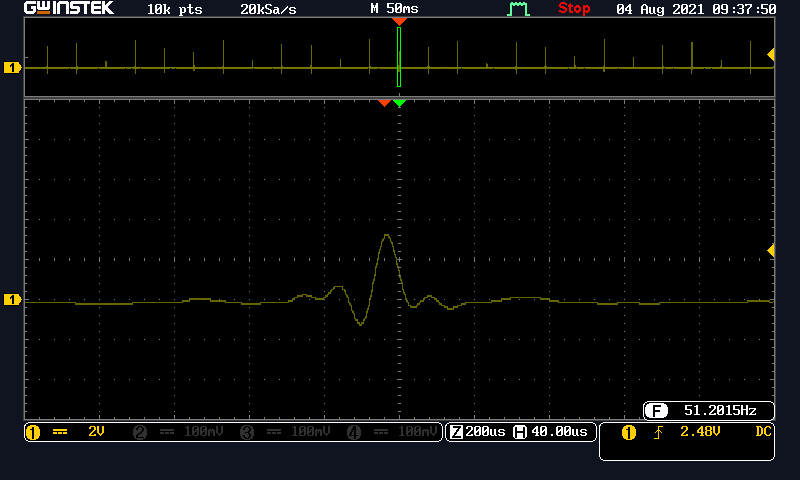

方式2：采用長記錄長度的示波器或是波形記錄儀來長時間抓取，這樣方式抓取可以長時間抓取波形，但是由于記錄長度有限，且要求長時間記錄，會因?yàn)椴蓸勇蔬^低造成波形失真而失去采集的意義，另外長時間的波形對于信號分析處理也是一大困難。

怎么處理能達到最優的效果呢？

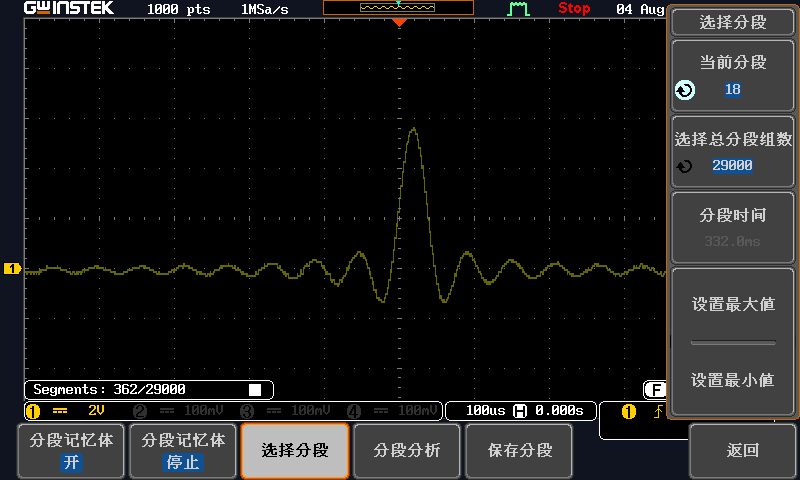

示波器分段存儲功能，此功能是通過將示波器的的記錄存儲器分割成較小的分段記憶體，示波器可以在保證高采樣率的情況下，連續捕獲滿足設定條件的多個波形，保證信號的完整性也不會有過多的靜默信號帶來分析的困擾。例如固緯電子MDO-2000E系列示波器就內建了分段存儲功能，最大可以將記錄長度分割成29000組，設定好觸發條件后就可以自動連續的抓取所需的波形。
