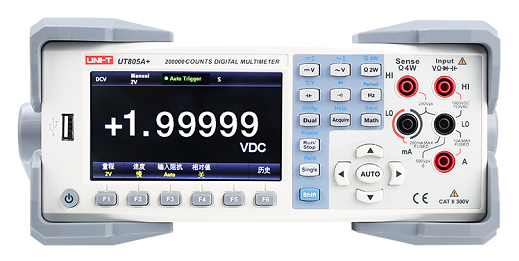

今天我們來了解優利德出品的臺式數字萬用表UT805A+特有功能四線電阻測量模式。相信很多用戶都用過萬用表測量電阻，大多數萬用表都是使用兩線測量電阻的方法，即紅黑兩根表筆分別接入電阻兩端引腳進行測量，而四線測量電阻是在電阻引腳兩端分別接入兩根導線，是一種電阻測量更為精準的方法。無論是二線還是四線測量，萬用表測量電阻都是使用伏安法，給電阻兩端輸出恒電流，通過歐姆定律算出產生的電壓，那四線電阻測量是如何實現更精準的測量呢？
1、二線測量電阻原理

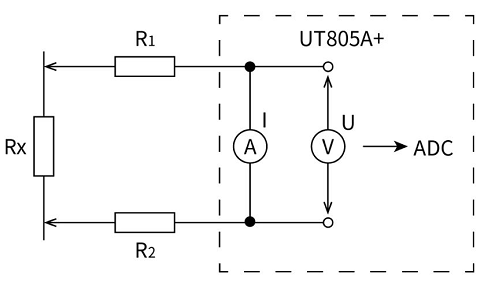

二線測量電阻如圖1所示，萬用表輸出恒電流I給電阻Rx兩端，回路中還并了一個內阻很大的電壓表，讀取回路Rx兩端的電壓，所以導線既傳輸了電流，又傳輸了電壓，即電流，電壓同在一個回路。但是這種方法會衍生一個問題，所測的電阻其實是電阻Rx＋表筆電阻R1與R2，得出的電壓也并非單純的電阻Rx兩端電壓。
表達式為：R=Rx+R1+R2
U=IR
圖1：二線測量電阻原理圖
在表筆完全接觸良好的情況下，根據導線的粗細以及長度，R1+R2可以很?。ㄒ话銥?mΩ~100mΩ），測量電阻R為高阻時，幾乎不影響精準度，可忽略不計，但是測量小電阻（＜10Ω）時，誤差相對就非常大了。這時就要思考，如何測量小電阻時，避免導線電阻產生的誤差呢？于是就有了四線測量電阻的方法。
2、四線測量電阻原理

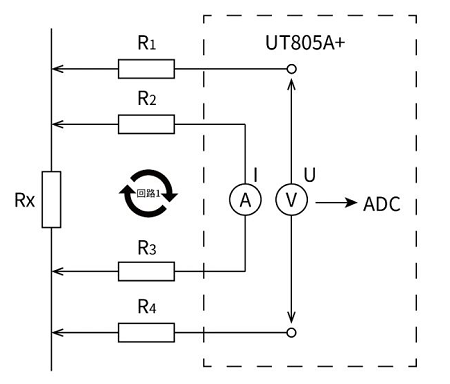

四線測量電阻如圖2所示，在電阻兩端分別連接兩根導線，萬用表輸出恒電流I給電阻Rx兩端形成回路1，Rx兩端產生的電壓Ux通過另外兩根導線引至萬用表中的電壓表形成了回路2。回路1作為電流供給，回路2作為高阻抗電壓測量，與二線測量電阻不同的是，電流與電壓不在同一個回路中。
回路1：
Rx與R2，R3是串聯的關系。串聯電路中，所有元件通過的電流都是恒流源輸出的I，表達式：Ux=IRx，U2=IR2，U3=IR3；
回路2：
Rx與R1，R4也是串聯的關系。串聯電路中，總電壓等于各個元件兩端電壓之和，表達式：U=Ux+U1+U4
圖2：四線測量電阻原理圖
精準測量電阻Rx的目標就是電壓表可直接測出Ux,但是現在測出的是U。
U已經是非常接近Ux，因?yàn)樵诨芈?中，電壓表（MΩ級）的內阻是很大的，遠遠大于導線的電阻R1與R4 (mΩ級)，導致回路2中電流非常小，對應產生的電壓U1，U4也很小。
在導線完全接觸良好的情況下，R2和R3對測量結果沒有影響，R1和R4對測量結果有影響，但影響很小。所以四線測量電阻可以很好的消除導線內阻對測量結果的影響，對小電阻測量精度更高。
3、數據支持

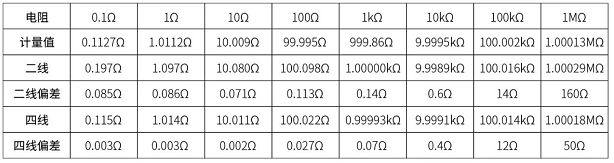

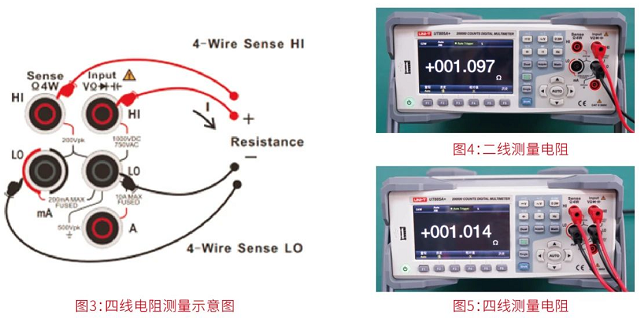

使用優利德的UT805A+臺式數字萬用表分別對阻值不同的電阻進行二線，四線電阻測量法進行對比測試，操作如圖3，4，5所示。測量的電阻有0.1Ω，1Ω，10Ω，100Ω，1kΩ，10kΩ，100kΩ，1MΩ，可看下方數據表。為了對比測試的嚴謹性，我們使用高精度LCR來計量標稱值。
總結：從數據可看出測量100Ω以下電阻，使用四線測量電阻與計量值偏差非常小，相對二線更加接近計量值。綜上所述，當測量大電阻時，二線與四線測量電阻差別不大，當測量小電阻時，四線測量結果更精確。
4、測量電阻原理探究
上文講了測量電阻的原理是萬用表輸出一個恒電流，同時內部測量電阻兩端的電壓，那恒電流是多大呢？測出的電壓怎么轉換為電阻顯示？下面就以UT805A+為例一探到底！

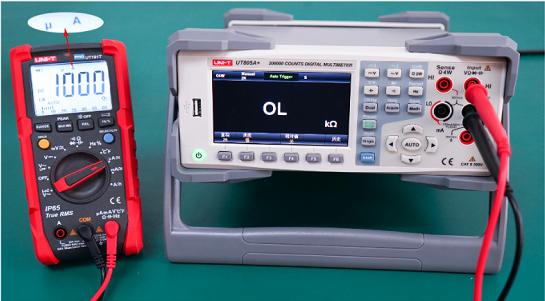

圖6：電阻檔輸出電流測量
如圖6所示，當UT805A+電阻檔量程為200Ω檔位時，測量HI和LO端的電流為1mA。不同量程檔位萬用表輸出的電流也不同，如表：
舉例：當測量的電阻為10.0111kΩ時，輸出的電流為100μA，根據歐姆定律得出電阻兩端的電壓為1.00111V，再進入ADC（2.5V基準）進行運算，數模轉化后顯示出約10.0111kΩ。
當然我們測量的電阻是未知的Rx，在自動量程模式下UT805A+的MCU就會根據邏輯選擇合適的測量檔位，例如它會先用中間檔位量程20kΩ檔位測量，測出判斷是否在合理的量程范圍[1.9kΩ，22kΩ]，如果測出的值，不在這個合理范圍內，就切換檔位量程進下一步測量，直至給電阻找到合適的量程測量，而且整個采樣速率高達5000rdgs/s。
5、四線制測量應用
四線制測量電阻法常應用于電子行業中測量元器件：電阻，電感，電機，繼電器，保險絲等，也用于測量電路板中的通孔，線阻等；對于導電材料，溫度傳感器等對內阻要求較高的應用場合，四線測量電阻法起了尤為重要的作用。
結語：

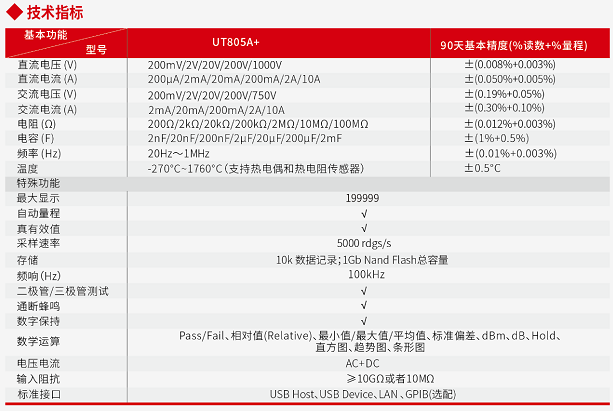

無論是二線還是四線測量電阻，都是會存在一定的誤差，誤差的大小取決于萬用表內部電流源輸出精度與電壓表測量精度，以及環境溫度與導線內阻等，再綜合制定指標。二線法操作簡單，四線操作相對繁瑣，成本較高，但對于小電阻測量，四線測量電阻法表現得非?！皟?yōu)異”。UT805A+內置精密電流源與高精度電壓表，精準快速的測量電阻，是一款顯示分辨率高、多功能、高精度的臺式數字萬用表，廣泛應用于科研教育、研究開發、檢測維修、校準、自動化測試等。
