如圖5所示，C-V測量系統可能會相當復雜，因?yàn)榕渲弥邪y(cè)量?jī)x器和軟件、信號路徑線藍、測試夾具和器件。為進行最優測量，必需相應設置CVU的測試設置和定時參數。必須使用適當?shù)木€纜、探頭和測試夾具，然后必須執行連接補償。最后，器件本身可能會導致測量問題。下面幾節將討論進行良好的電容測量需要考慮的硬件和軟件。

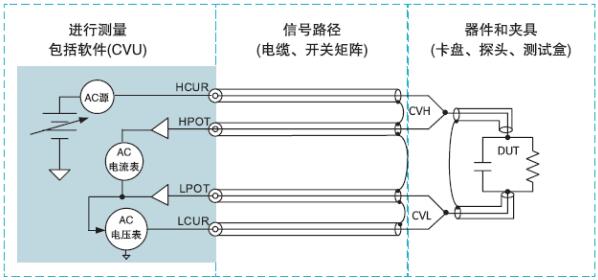

圖5. C-V測量系統

線纜和連接

本節介紹了怎樣使用適當?shù)木€纜和連接，怎樣保護卡盤和器件端子，以及怎樣配置AC電流表端子。

適當?shù)木€纜

為獲得最好的測量結果，應只使用隨機自帶的紅色SMA電纜連接到CVU。隨機自帶的附件如下：

●  4條CA-447A SMA到SMA 1.5米電纜(紅色）

●  4條CS-1247 SMA到BNC轉接頭

●  2條CS-701A BNC T形裝置

●  1個扭矩扳手，用來緊固SMA電纜連接

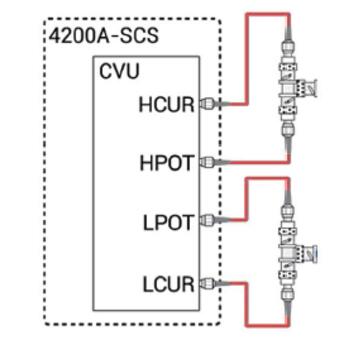

圖6. 2線傳感的CVU連接圖

隨機自帶的附件可以通過BNC或SMA連接，來連接測試夾具或探頭。圖6顯示了CVU以及為2線傳感配置的隨機自帶的附件。CS-1247 SMA到BNC轉接頭連接到每條CA-447A SMA到SMA電纜。HCUR和HPOT端子通過CS-701A BNC T形裝置連接，構成CVH；LCUR和LPOT連接在一起，構成CVL。使用隨機自帶的扭矩扳手，緊固SMA電纜連接，確保接觸良好。紅色SMA電纜為100Ω。并聯的兩條100Ω電纜是50Ω，這是高頻源測量應用的標準配置。

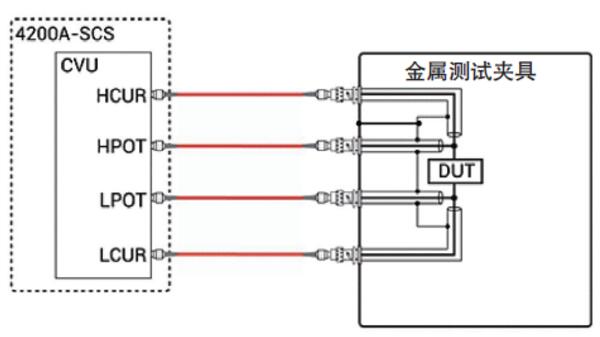

圖7. 從CVU正確連接到DUT

圖7是DUT 4線傳感實例。在本例中，HCUR和HPOT端子連接到器件的一端，LPOT和LCUR端子連接到器件的另一端。為了改善帶寬，我們把同軸電纜的外部屏蔽層連接到金屬測試夾具上。我們使用到器件的4線連接，通過盡可能靠近器件傳感電壓，來簡化靈敏的測量。

四條同軸電纜每條電纜的外部屏蔽層必須盡可能近地連接到器件上，以使屏蔽層的環路面積達到最小。同軸電纜的外部屏蔽層還應連接到金屬測試夾具上，以降低來自外部源的噪聲和耦合。這降低了電感，有助于降低諧振效應，這種效應在1MHz以上的頻率時可能會帶來負擔。

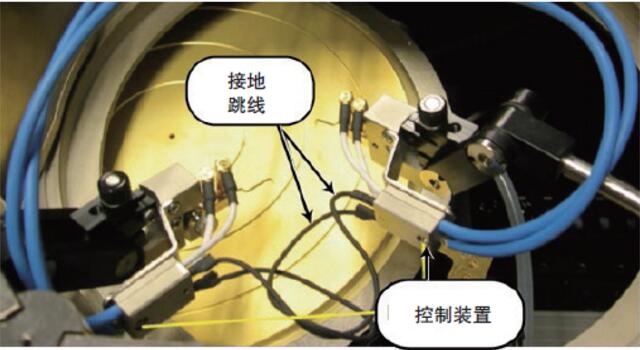

圖8. 連接兩個控制裝置公共部分的接地跳線

圖8是連接兩個探頭電纜組件公共部分的跳線。吉時利儀器公司擁有一系列4210-MMPC多測量電纜套件，適用于各種探頭，可以實現各種控制裝置的常用連接。
