這里雷達散射截面積可以通過
這里k是常數
由以上方程得出，只要測得
，我們即可以推導得到目標雷達散射截面積
，如果我們將發射天線和接收天線分別接在矢量網絡分析儀的測量端口1 和端口2，那么
測 量等同于S21 測量，而由于k 是常數與被測目標無關，因此我們只要對標準球進行校準測量即可以得到在測量條件下（測量距離和測量頻率）的k 值。矢量網絡分析儀一般采用頻率掃描測量，在此測量模式下我們可以通過傅立葉反變換得到時域（距離域）測量結果（類似于脈沖雷達），通過將不是目標（不同
的距離）的反射響應濾除的方法，可以提高測量準確度。
矢量網絡分析儀測量雷達散射截面
矢量網絡分析儀以圖5所示方式以頻率掃描測量S 參數。掃描的頻率范圍以相應的雷達頻率范圍為參考，圖5 中采用WR-90 波導在X波段（8.2－12.4GHz）進行測量。
圖5，MS2028C使用波導天線進行散射界面測量

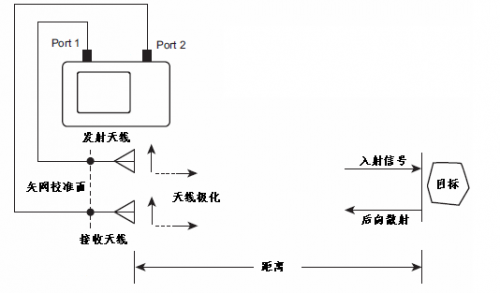

圖6 為矢量網絡分析儀測量雷達散射截面的典型連接框圖。發射天線和接收天線分別接在矢量網絡分析儀的兩個測量端口上。一般來說這兩個天線應處于同一平面上（相對于被測目標來說），并相互貼近。如果需要考慮極化影響，無論發射天線和接收天線應該可以單獨或同時90 度旋轉（如圖5 中波導天線的E 面和H 面 旋轉）。被測目標應置于低反射的支架上或者單獨在空中（航線上）。為了濾除其他位置的物體反射造成的測量誤差，我們可以采用頻率掃描測量并進行傅立葉反變 換得到時域（距離域）測量曲線，使用時域?yàn)V波運算（時域門功能）將不屬于被測目標的反射濾除，然后，將濾波后的結果再進行傅立葉變換轉為頻率域顯示。但是 由于矢量網絡分析儀采用離散頻率點掃描方式，因此，傅立葉反變換會有距離折疊現象（即在一定距離后，前面位置的響應重復出現），出現折疊的時間（距離）與 頻率掃描測量的關系是：ta=(N-1)/(頻率掃寬)，這里N是頻率掃描點數。因此，測量距離R一般應小于ta×C/2，此處除2是因?yàn)樾盘杺鞑ヂ窂绞窃跍y量距離上的來回。
圖6 矢量網絡分析儀測試?yán)走_(dá)散射界面框圖
天線系統的校準
