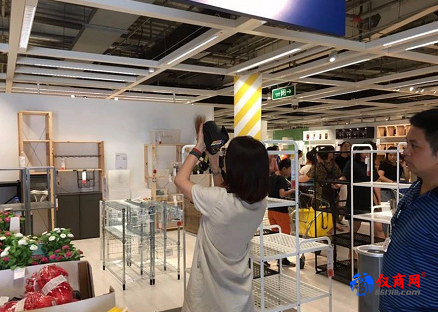

2018年8月，正值炎熱之時，德圖應客戶要求攜德圖紅外熱像儀來到南京市某家居賣場，協助第三方工程人員進行賣場平臺層的防水層及保溫層預檢測，現場演示如何操作熱像儀精準定位缺陷區域。

平臺層結構：賣場平臺層鋪置15cm巖棉保溫層和PVC防水層，對應室內面為鋼制板結構。

第三方工程人員的困惑：安裝完畢后，防水/保溫層質量如何驗收；每年一次檢查保溫/防水層是否存在缺陷；日常巡查時如何精準定位潛在的缺陷位置以及判斷滲漏點大小。

作業過程和結果分析：

平臺層檢測

理想的檢測條件：雨后且陽光照射2h內，不宜正午或下午日照強烈的情況下檢測，建議測量時間為上午9點前或下午5點半之后。

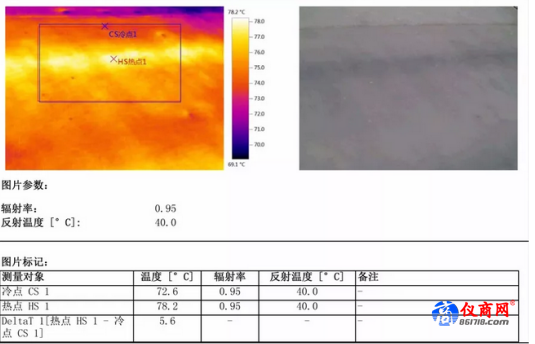

檢測1：為建筑天臺地面溫度，由于非雨后且為正午拍攝，發現地表有溫度異常區，但差異性不大，建議在雨后進行復檢。

室內鋼制板頂檢測

由于室內頂為鋼制板結構，容易反射，且現場熱源干擾較多，建議在晚上關閉光源及空調系統后再行正式作業，以區別滲漏濕氣凝結區與正常區域。

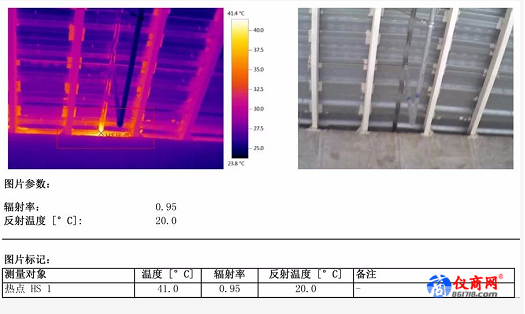

檢測2：熱圖中的區域呈現圖片結構差異，明顯看出熱區擴散，與線性均勻度有差異，建議可進行局部復檢。

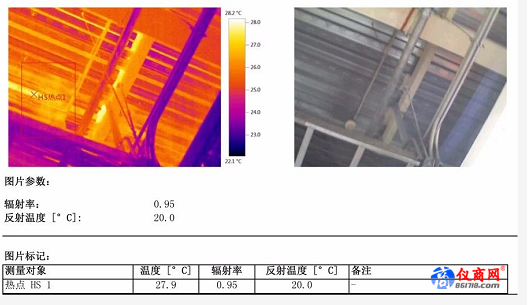

檢測3：可見此區域呈現溫度異常，但根據現場情況判斷該區域的鋼制板的厚度與其它區域不一致，因此產生溫度不同，初步判定為非故障區。

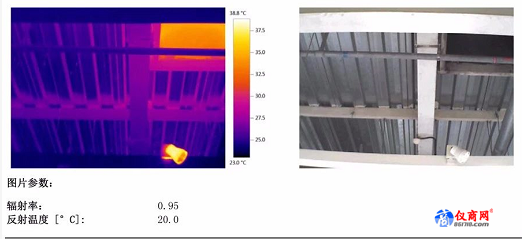

檢測4：鋼板頂層熱圖結構清晰，溫度分布均勻，未見異常滲漏點
