超低輸出THD，高精密行業保證測試可靠性的有效方案

來源：ZTMI致遠儀器發布時間：2025-09-10 編輯：清風

本文導讀

總諧波失真度（Total Harmonic Distortion, THD），是衡量測試交流電源的核心指標，代表其輸出波形的純凈度和保真度，同時也關系到測試結果的真實與否。很多高精密行業對THD有很高的要求，PSA6000系列帶載最低THD可低至0.03%，達到業內領先水平。

低THD為什么重要？

1. 真實模擬電網環境：

公共電網的電能質量通常很高，THD通常很低（<3%）。使用低THD的電源為設備供電，可以最真實地模擬設備在實際使用環境中遇到的電網條件；

2. 精確測量功耗和效率：

諧波會導致電流波形畸變，使得傳統的功率計可能無法準確測量各項數據；

3. 避免誤判：

一個本身THD很高的劣質電源，可能會讓一臺原本正常的產品在測試中出現異常（如過熱、噪音、性能下降），導致工程師誤以為是產品設計有問題，從而浪費大量時間進行不必要的調試；

4. 避免諧振損壞：

某些設備（如含有大量電容和電感的電路）可能對特定頻率的諧波非常敏感，可能引發諧振，從而在局部產生過電壓或過電流，造成元器件損壞，低THD電源從源頭上杜絕了這種風險。

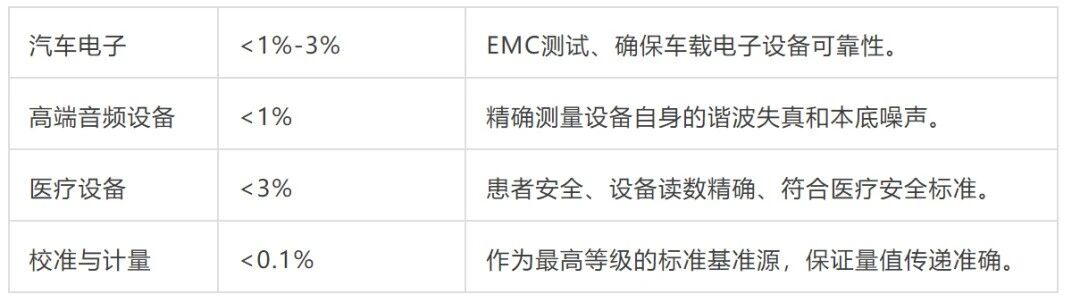

哪些行業對THD有特殊的要求？

在很多高精密的行業中，對被測物工作的穩定性有超高的要求，如常見的飛行器、高端音響設備、汽車電子等，從而對測試過程中的輸出THD同樣提出了較高的要求。

業內頂尖的輸出THD控制

純阻性負載，50Hz輸出，480VL-L，Uthd<0.03%。

純阻性負載，500Hz輸出，480VL-L，Uthd<0.2%。

純阻性負載，2500Hz輸出，480VL-L，Uthd<0.6%。

總而言之，對THD有嚴格要求的行業，其共同點在于：測試的精確性、產品的安全可靠性、以及必須遵守的強制性標準，低THD的可編程交流電源是保障這些目標得以實現的基礎工具，如您有特殊的測試需求，也歡迎與我們聯系。
