上一篇帶大家了解了和電壓質量有關的主要參數：
1、電壓偏差
2、電壓波動
3、電壓事件（暫降/驟升/中斷）
4、電壓諧波（波形畸變）
5、瞬態電壓
6、三相電壓不平衡
【電能質量知識課堂】第1期：新職業電能質量管理員—快速入門
那么，從不同的角度如何評估電壓質量？依據又是什么？
發電角度
例：光伏、風電等新能源發電廠
單個發電單元：光伏逆變器、風機、儲能變流器等發出的電質量是否合格？
依據：風電、光伏等行業入網標準
供配電角度
例：電力公司
公共電網向簽約用戶（PCC點）
并網點（PCC點）的考核
依據：公共電網國家標準
用電角度
例：汽車制造廠、芯片廠、數據中心等
終端用電設備多種多樣，負載特性千差萬別，對供電質量的要求也不同，關注電壓質量對于終端設備的意義是：設備正常連續、高效工作！不宕機、不損壞、節能運行
依據：設備正常運行對供電質量的要求
供電電壓質量考核？
1、電壓偏差
實際供電電壓對標稱電壓的偏差的絕對值，以百分比%表示。即正、負偏差，或上、下偏差。
依據的標準：GB/T 12325-2008《電能質量 供電電壓偏差》---適用于交流50Hz電力系統在正常運行條件下供電電壓的偏差。
評估基礎：
標準規定的供電電壓幅值計算基礎測量值：10周期有效值（約200ms），做方均根計算儀器自動記錄數據窗時間：10min值，包含3000個10周期測量結果，可選3s、1min、2h。
限值表：
2、電壓波動(快速電壓變化RVC)
連續的半周期電壓方均根值的一系列變化。
目的：對低壓用電設備由于負載工況變化導致的電壓變化現象進行檢測、評估和限制。
評估標準：GB/T 12326-2008《電能質量 電壓波動和閃變》、IEC61000-4-15。
評估的數據基礎：半周期電壓方均根值（10ms）
電壓變化特性ΔU(t):半周期方均根值電壓變化對時間的函數
IEC 61000-3-3:電壓波動的測量方法及限值：
1. 電壓處于穩態至少1s，兩個相鄰穩態之間的電壓變化，為一次電壓波動評估期。
2. 最大電壓變化ΔUmax:電壓變化特性的最大值與最小值之差。
3. 穩態電壓變化ΔU:被至少一個電壓變化特性隔開的、兩個相鄰穩態電壓之間的電壓差。
相對的穩態電壓變化dc，不應超過3.3%。
相對的電壓變化值大于3.3%的持續時間d(t)，不超過0.5s。
最大相對電壓變化 dmax，按待測物(EUT)類別規定限值:
·4%，一般設備。
·手動開關或開關頻繁設備6%，
·7%，使用時操作者在場的設備。
3、電壓諧波
對周期性交流量進行傅里葉級數分解，得到的頻率為基波頻率大于1整數倍的分量。
電壓諧波過大對負載和供電設備的影響：
1. 導致電氣設備（電機、變壓器等）異常發熱，高次諧波的集膚效應會引起線纜過熱，溫度過高，絕緣材料的性能會逐漸下降，直至失效，導致漏電，設備損壞等惡劣結果。
2. 會引起諧振，損壞電容柜，影響企業正常供用電，甚至導致生產損失。
3. 影響節能目標的達成，電能的轉換效率降低，等。
依據的標準：GB/T 14549-93《電能質量 公用電網諧波》。
適用于：交流額定頻率為50Hz，標稱電壓110kV及以下的公共電網。標稱電壓為220kV的公共電網參照110kV執行。
不適用于：
1. 暫態現象和短時間諧波。
2. 企業內部電能質量檢測，有不少用戶咨詢?nèi)绾沃苯映鼍邷y試報告。

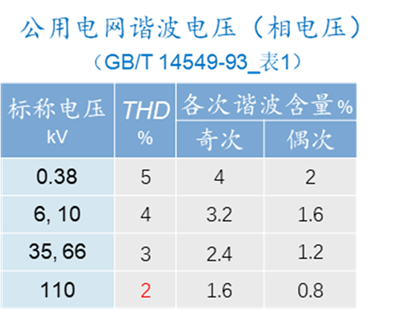

限值表：
4、電壓暫降/驟升/中斷
主要用于電能質量敏感電氣設備的連續運行保障監測，這類電壓事件幅值變化越大、持續時間越長，電氣設備越可能出現故障，因此監測的目的視電氣設備的抗擾度和兼容性。
抗擾能力越強的電氣設備或者電器對電壓事件越不敏感。
5、瞬變電壓
暫態電能質量現象，GB不考核，設備故障或者損壞時，可用于排查原因。
6、三相電壓不平衡
理想的三相交流電是：電壓同一幅值、相角互差120°。
造成不平衡的主要原因：單相負載，尤其大容量負荷如電氣化鐵路、電弧爐、電焊機等，在系統中容量、電氣位置分配不合理。
評估參數：負序不平衡度（%）
依據的標準：GB/T 15543-2008
限值：正常條件下，95%的不平衡度(10min值)≤2%，特殊條件如大型單相負載，上限3%。
