如何挑選符合應用的直流電源?

選擇的五大步驟!

直流電源是電子工程師的必備儀器之一，本文將從應用面來說明選擇的方法。

直流電源選擇的五大步驟：

? 選擇的類型

? 是否有遠程控制的需求

? 輸出通道數量

? 輸出范圍

? 特殊功能需求

 步驟一    選擇的類型

直流電源依據不同的設計方式具備不同的特點，我們以最常見的七個特點(包含體積、重量、紋波及噪聲、反應速度、效率、共模噪聲電流及成本)來比較這三種設計類型。之所以利用特點來進行比較，是因為特點用對地方便是優點，特點用錯地方則是缺點。如果您的待測電路是用電池供電的產品，低紋波及噪聲的線性直流電源便是最佳選擇。

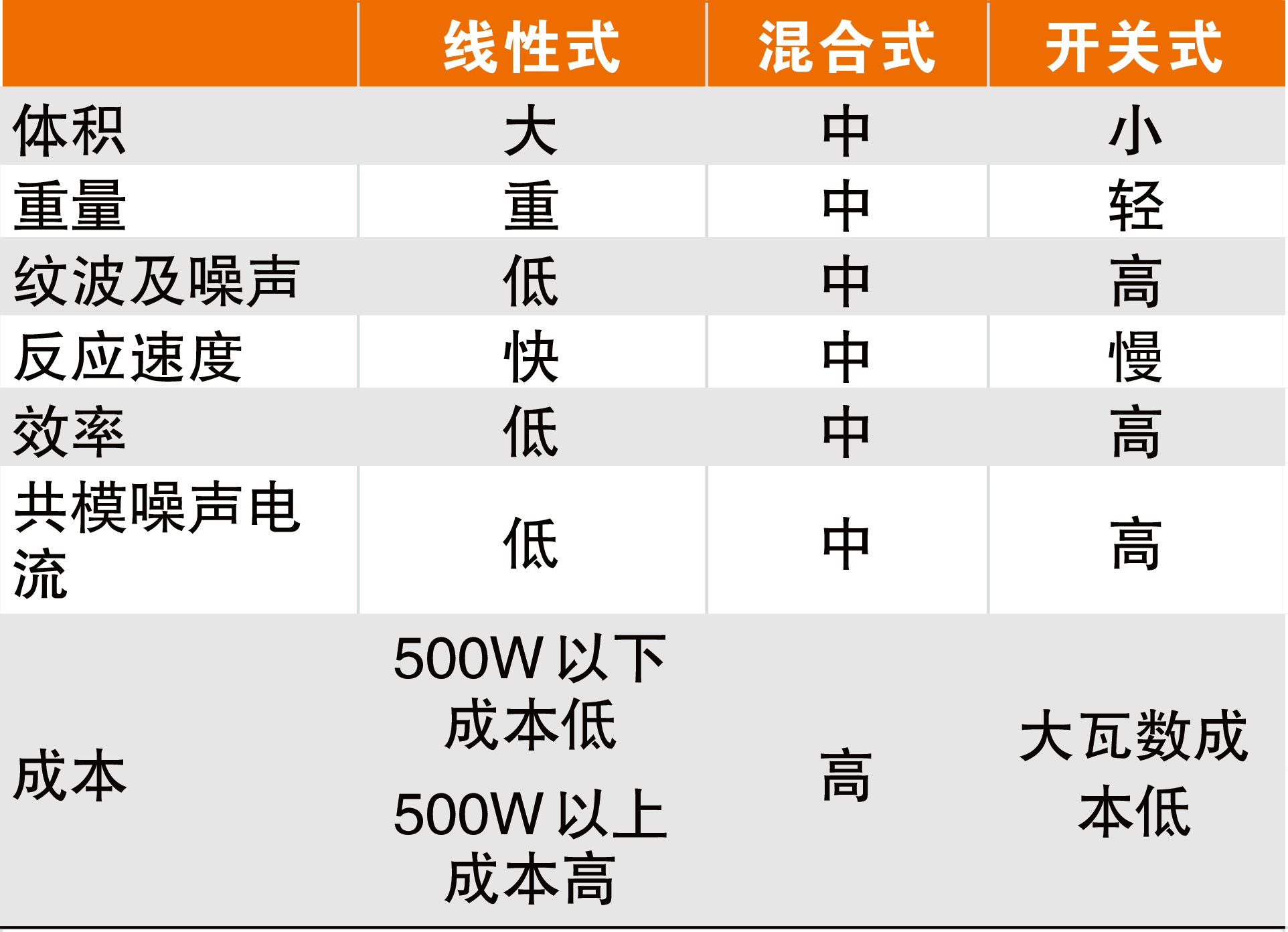

表一：各類型直流電源的特點

 步驟二    是否有遠程控制的需求

遠程遙控的方式

? 模擬信號控制

? 計算機控制

? 工業控制

計算機控制所需的聯機接口：USB/LAN/RS-232/RS-485/GPIB。

界面的考慮如下：

? 通訊速度

? 聯機長度

? 聯機數量

? 成本

工業控制的接口：ModBus/ProfiBus/ProfitNet/DeviceNet/CAN

 步驟三    輸出通道數量

直流電源的通道輸出具有單通道輸出或多通道輸出。

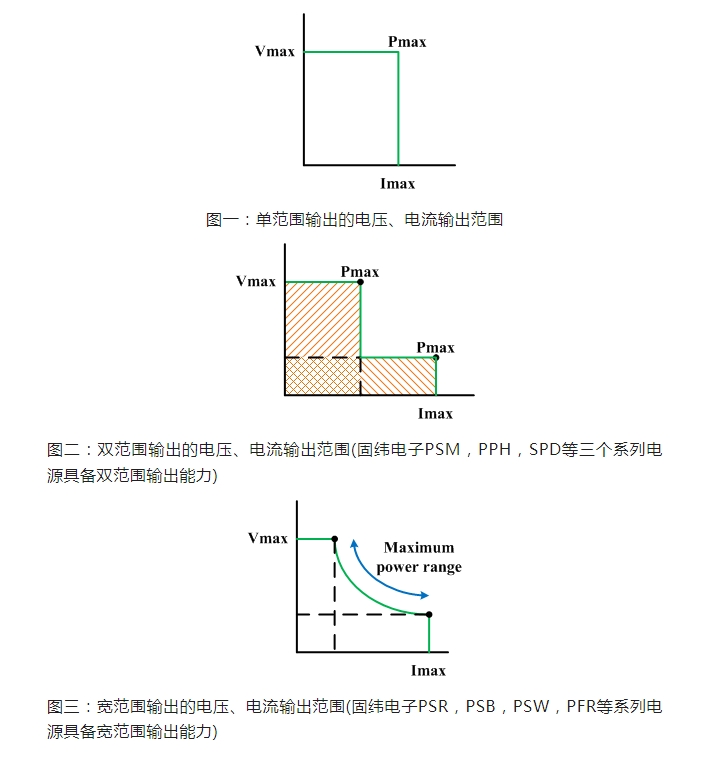

 步驟四    輸出范圍

直流電源的輸出范圍分為：單范圍，雙范圍及寬范圍三種。

直流電源最怕遇到捉襟見肘的情況(手邊電源的電壓或電流無法滿足需求)，此時雙范圍或?qū)挿秶脑O(shè)計便可最大化地應用范圍。

 步驟五    特殊功能需求

根據顧客的應用需要，直流電源的設計亦隨時代演進衍生出許多特殊功能，這些功能包含：

? 電壓、電流可調斜率

? 泄放電路控制 (PSB-1000系列、PSW-系列、PSU-系列、PPX-系列具備此功能)

? 定電流優先輸出模式

? 數據記錄器

? 數字電壓表 (PPH-1503具備此功能)

? 外部模擬控制與監控功能

? 內阻設定 (PSB-1000系列、PSW-系列、PSU-系列、PPH-系列具備此功能)

? 鍵盤鎖定

? 輸出清單

? 無風扇設計，低噪音

? RS-485多點聯機 (通過計算機或PLC連接主控電源便能輕)易控制高達31臺(1+30)電源。PSU-系列、PPX-系列具備此功能。

? 輸出關閉定時器

? 輸出開/關延遲功能

? 預設記憶功能

? 脈沖電流測量 (PPH-1503具備此功能)

? 遠程補償

? 上升/下降可調斜率

? 內部存儲器

? U盤存儲功能

? 觸發輸出

? 網頁服務器
