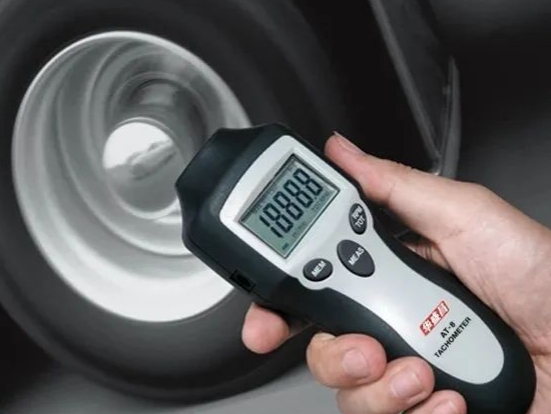

對于裝在設備中的電機等,旋轉軸并不外露的機械,傳統的測量方法很難對應的測量,但使用手持式數字轉速表就比較容易進行測量,并可以對應電機轉速的上升/下降等過程中轉速急劇變化時或發動機轉速急加減速時等轉速的追蹤運算、顯示。
目前手持式數字轉速表已廣泛應用于工業、航空、汽車和其他領域。在工業領域,它通常被用來測量機械沒備的轉速,以確保設備正常運行;在航空領域,它通常被用來測量飛機發動機的轉速;在汽車領域,它通常被用來測量車輛的輪胎轉速,以確定車速等。
那么,什么是數字轉速表?其工作原理是怎樣的?作用有哪些?它們是如何賦能專業人士以及相關領域的?我們又該如何選擇儀器?
轉速
轉速是旋轉體轉數與時間之比的物理量,工程上通常表示為轉速=旋轉次數/時間,是描述物體旋轉運動的一個重要參數。
轉速與頻率
按照國際單位制把轉速看成旋轉頻率是符合實際標準的,轉速和頻率都是描述單位時間內頻繁出現的次數,不同的是轉速通常體現為每分鐘的轉速,頻率體現為每秒鐘的周波數。因此轉速量值可直接與頻率量值進行對比。標準頻率值用于復制轉速值并設置旋轉數測量的最高參考值。
測量儀器
轉速表
轉速表是一種測量旋轉物體轉速的儀器,通過使用傳感器來檢測電機或發動機轉動的速度,并將其轉換成數字顯示,以便用戶快速準確地了解物體的轉速。
數字轉速表
數字轉速表是一種用于測量旋轉物體轉速的儀器,它通過檢測引擎或其他旋轉機械部件的轉動,并將其轉換成數字信號來確定轉速。
工作原理
數字轉速表使用傳感器來檢測旋轉部件的運動,傳感器檢測到旋轉件的會汽宣桂場計汽過此信號發送給數字轉速表中的處理器。
數字轉速表中的處理器會利用這些電信號計算出旋轉部件每分鐘的轉數,并顯示在數字轉速表的顯示屏上。在一些高級數字轉速表中,還能夠?qū)⑦@些數據存儲和記錄下來,以便之后分析和比較。
測量方法
在顯示精度、可靠性、成本和使用靈活性上有一定要求時,就可直接采用脈沖頻率運算型轉速儀。頻率運算方法,有定時計數法(測頻法)、定數計時法 (測周法)和同步計數計時法。
*定時計數法(測頻法)在測量上有1的誤差,低速時誤差較大。
*定數計時法(測周法)也有1個時間單位的誤差,在高速時,誤差也很大。
*同步計數計時法綜合了上述兩種方法的優點,在整個測量范圍都達到了很高的精度,萬分之五以上的測量轉速儀表基本都是這種方法。
儀器標準
JJG105-2000轉速表檢定規程
JJG(機械)98-1992轉速數字顯示儀檢定規程
JB/T5220-2014轉速數字顯示儀
JJF1156-2006振動沖擊轉速計量術語及定義
JJF1193-2008非接觸式汽車速度計校準規范
JJG(交通)045-2004港口機械輸送帶速度檢測儀檢定規程
儀器特點
體積小、重量輕、讀數準
能連續反映轉速變化
高精度、抗干擾能力強
輸出功能和控制功能多樣
能測定發動機穩定工況平均轉速
能在足夠小的時間間隔內測定瞬時轉速
儀器分類
轉速表分類
按照機構原理,轉速表可分為機械式旋轉規、磁電式轉子流量計頻閃式旋轉儀表、電子計數轉速表。
*機械式旋轉規:離心式轉子、定時轉數表、振動式轉速表
*磁電式轉子流量計:包括磁感應式轉速計、電動轉速計、電脈沖式轉速計。
*頻閃式旋轉儀表:頻盤讀數選通式旋轉儀表、數顯頻閃式旋轉儀表、機械式頻閃式旋轉儀表等。
*電子計數轉速表:手持式電子計數式轉速計、電子計數器和旋轉
傳感器制成的轉速計。
數字轉速表分類
*按照功能分類,數字式轉速表可以分為基本型和高級型
基本型數字式轉速表只能測量轉速,顯示簡單直觀,操作簡單成本較低。高級型數字式轉速表除了能夠測量轉速外,還具備多種功能,比如峰值保持、最大/最小值測量、數據記錄等。高級型轉速表操作更復雜,但功能更強大,適用于對測量要求較高的場合。
*按照形式分類,數字式轉速表可以分為手持式和臺式手持式數字式轉速表具有便攜性強、靈活操作的特點,適用于需要頻繁移動測量的場合,比如汽車維修。而臺式數字式轉速表一般較大,采用臺式設計,操作更穩定,適用于需要固定測量的場合,比如工廠生產線。
*按照測量范圍分類,數字式轉速表可以分為普通型和高精度型數字式轉速表可以滿足大部分應用的需求其測量范圍一般在幾百轉/分鐘到幾萬轉/分鐘之間。而高精度型數字式轉速表的測量范圍更廣,能夠滿足對轉速精度要求較高的應用場景,其測量范圍可達到數十轉/分鐘到幾十萬轉/分鐘。
