1.示波器使用前一定要進行校準和補償
校準主要是為了使當前的測量值處于最優化的，不受外界溫度環境等的影響。校準的方法是調用示波器里面自行加載的校準文件進行校準，基本上就是按下校準鍵就可以了。

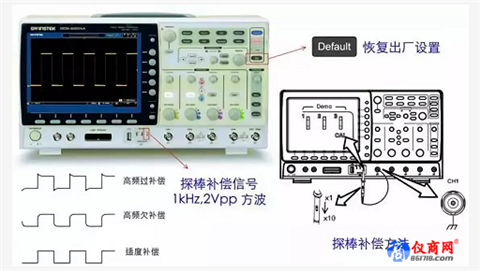

補償是為了使輸入示波器的信號不會因?yàn)樽杩共黄ヅ涠l(fā)生信號完整性問題。補償?shù)姆椒ㄊ菍?a href="http://m.tocape.cn/zixun/search.php?kw=探頭" target="_blank">探頭接到示波器的方波發生信號引腳（這個引腳示波器都會有的，主要就是用來進行補償校準的），用小螺絲刀調整探頭的松緊，使方波信號呈現正確的形狀。補償過度會使波形上下沖，補償不足會使波形過緩。

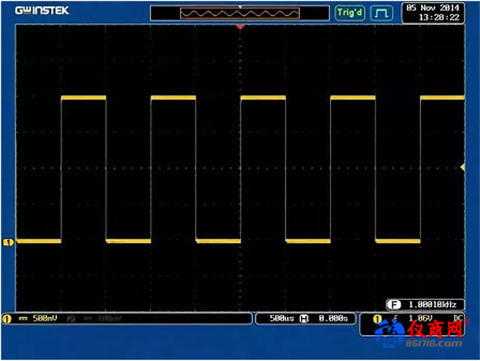

2.調節示波器的量程、時基、觀察中心點坐標等使波形達到最佳觀測狀態
3.電源紋波的測量
電源紋波測量的正確方法：

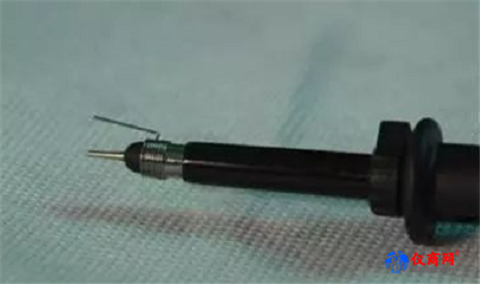

a、將探頭的套帽摘掉以減少探頭引入的寄生電感
b、將地線回路盡可能減小，地線纏繞在探頭上，或直接使用地線夾（很多示波器廠商都有）
c、在測量端并入一個 10uF 和一個 0.1uF 的電容，同時將示波器的帶寬限制在 20MHz，起到低通濾波的作用，防止高頻信號串?dāng)_使測量值不準
d、根據奈奎斯特采樣率，時基選擇要使得測量頻率是開關頻率的 2 倍以上
e、測試點要遠離干擾源

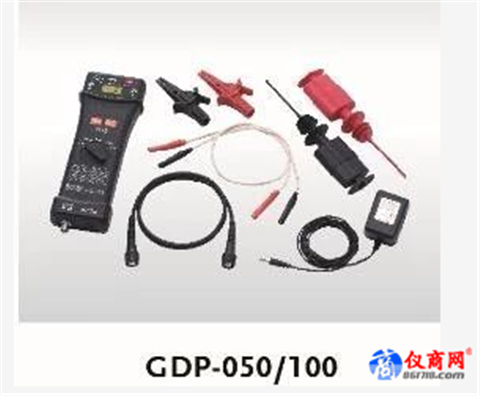

4.變壓器的原邊用差分探頭，副邊用普通探頭，不能同時用不同探頭，因?yàn)槠胀ㄌ筋^之間的地是相通的， 但是主副邊的地是有電壓差的，這樣會使示波器的地之間被短路，有燒壞示波器的風險。
