前言：

電力電子電源在當今社會環境下應用及其廣泛，建筑照明、工業生產、交通運輸、新能源發電、IT設備、航天軍工、甚至消費電子等等，無一例外能離開電源技術。

有從事功率開關器件、電子元器件及芯片等研發的電源工程師，更有電源整體系統的研發、生產、質檢工程師，不管哪些細分領域，電信號的波形檢測的應用都很普遍，臺式示波器也是電源工程師桌面的一款基礎的測試工具，幾乎人手一臺。除了研發實驗室和工廠內部測試，目前越來越多的現場波形測試需求，主要用于電源的維護和故障排查。

手持示波表還是臺式示波器，如何選擇？

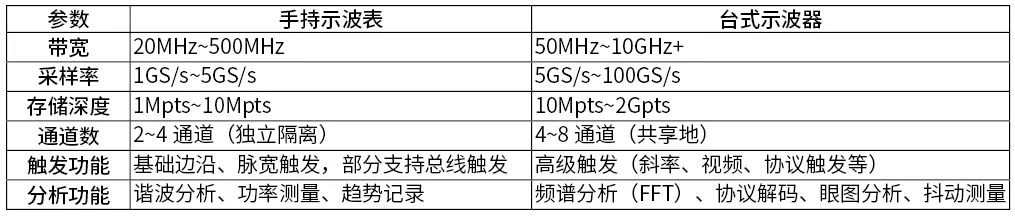

從設計、性能、應用場景等多維度對比兩者的核心差異，幫助您快速確定適合類型

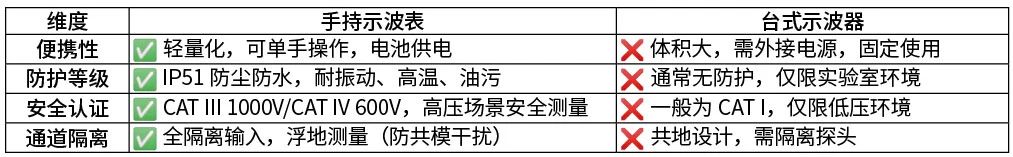

02、手持示波表的獨特優勢

1、便攜性與環境適應性

• 輕量化設計：可單手持握，攀爬電柜、穿梭產線毫無壓力。

• 電池續航：支持一天現場工作需求，無電源線束縛。

• 防護等級：防塵防水，耐受極端環境，無懼油污、粉塵等惡劣場景。

2、高安全等級設計

• CAT III/IV認證：各個通道完全隔離，電壓高達1000V CAT       III/600V CAT IV，確保高壓環境下的操作安全。

3、多功能集成，一機多用

• 三合一功能：集示波器、萬用表、無紙記錄儀于一體，可同步測量電壓、電流、頻率、諧波等參數。

• 智能分析：自動觸發(如Fluke Connect-and-View?)、諧波分析、功率計算，減少人工設置時間。

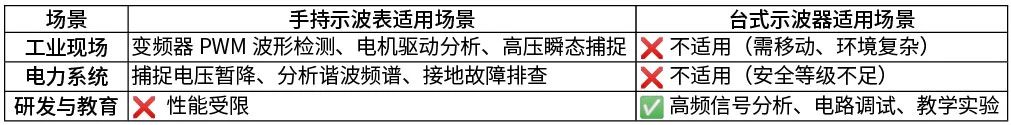

03、工業現場核心波形檢測需求

1、變頻器與電機驅動系統

• 檢測目標：PWM波形畸變、IGBT開關特性、直流母線電壓紋波。

• 痛點解決：通過高帶寬(200MHz+)和采樣率(5GS/s)，精準捕捉變頻器輸出瞬態過沖，預防電機燒毀。

2、工業總線與通信信號

• 檢測目標：CAN總線、RS-485信號完整性、過渡時間與失真。

• 痛點解決：BusHealth功能(如Fluke 125B)自動評估信號質量，診斷線路接觸不良或端接錯誤。

3、瞬態故障與間歇性異常

• 檢測目標：繼電器觸點抖動、雷擊浪涌、靜電放電脈沖。

• 痛點解決：長時記錄模式(支持14天存儲)結合閾值觸發，捕捉隨機故障波形(如某化工廠通過Fluke 120B發現0.2秒電壓暫降導致PLC宕機)。

04、典型應用場景與案例

1、汽車制造：電機控制與總線檢測

• 場景：焊接機器人因CAN總線信號失真誤動作。

• 方案：觸發捕獲震蕩信號，定位屏蔽層接地不良。

2、新能源電站：光伏逆變器諧波治理

• 場景：逆變器輸出諧波超標導致變壓器過熱。

• 方案：Fluke 190-III測量5次、7次諧波含量，加裝APF濾波器后THD從12%降至3%。

3、軌道交通：供電系統瞬態分析

• 場景：地鐵牽引變電所頻繁跳閘。

• 方案：捕獲接觸器分閘瞬間2kV浪涌，加裝RC吸收電路后故障率下降90%。

4、石油化工：防爆環境安全監測

• 場景：防爆區域電機軸電流引發軸承腐蝕。

• 方案：測量軸電壓(<8V)，通過加裝絕緣處理阻斷電流通路。

05、選型與使用建議

1、關鍵性能參數

• 帶寬與采樣率：工業場景建議≥100MHz帶寬、1GS/s采樣率(如Fluke 190-III-104滿足變頻器高頻信號需求)。

• 存儲深度：≥2Mpts，確保復雜波形細節不丟失。

2、安全操作規范

• 探頭匹配：高壓場景使用CAT III 1000V探頭(如Fluke 10:1衰減探頭)。

• 隔離驗證：測量前確認通道間隔離電壓，避免共地風險。

06、快速定位和排查故障或問題，從哪兒入手？

根據故障現象初步判斷故障部位及可能的原因，選擇合適的測試儀器功能和指標要求。

大多數故障排除需要從發現問題的設備或單元級別開始。然后在問題所在的電路板/模塊和組件級別執行故障排除。

即使在找到組件級問題后，也要測試系統級別排除系統中可能存在的潛在問題。

1、常見測試：變頻控制電機系統

在工業現場使用很普遍，也是容易頻繁出現故障的設備，如何快速排障比較困擾電氣工程師。

基本原理：三相交流電整流至直流， 濾除殘余紋波或干擾， 直流電壓通過電子開關的脈寬調制產生輸出PWM波形信號，即電壓和頻率可變的信號，控制電機產生負載需要的扭矩，控制機械負載。

電源輸入：來自配電系統的三相交流供電

需要檢測：電源電壓、電流和頻率、電壓和電流不平衡、電壓瞬變、浪涌電流、諧波含量、這些都是可能影響控制器正常工作的基本參數。

驅動電源：將三相交流電經整流和逆變轉換成負載需要的輸出

需要檢測：整流后的直流母線電壓、直流電壓的紋波含量、輸出電壓和電流不平衡 、∑電流和 PE 電流、輸出的PWM波形復雜波形檢測，輸出信號是否有過壓過流、 諧波含量 、V/Hz比、監測電壓是否存在波動及中斷。

電機和負載部分：將電能轉換成機械能

需要檢測：電機輸入電源質量，是否存在諧波含量過高？是否存在導致電機絕緣損壞的過電壓？檢測電機軸端是否存在軸電壓和軸承電流？是損壞軸承的一大原因。

2、常見的故障

• 電壓電流值超標

  電壓幅值在標稱電壓的±10%范圍內是
