矢量網絡分析儀的市場和應用范圍在最近幾年急劇增長，并且還在繼續。增長不僅僅是由我們生活中的微波、吉比特高速信號和無線信號的普及所驅動，還包括在安全空間、介質材料、組織和復合材料中的穿透、短程雷達成像和近距離探測應用的拓展。矢量網絡分析儀在幕后支持著我們的數據流、通信、食品、醫療保健、國防、民用基礎設施、機器人和自動化。

角色的廣泛性不可避免的對VNA提出了各種各樣的要求，隨著三年前流行的PicoVNA 106 6GHz儀器的發布，“更多就是更好”的呼聲開始響起：“頻率范圍更廣”、“端口功率和動態范圍更大”、“速度更快”、“功能更強大”！

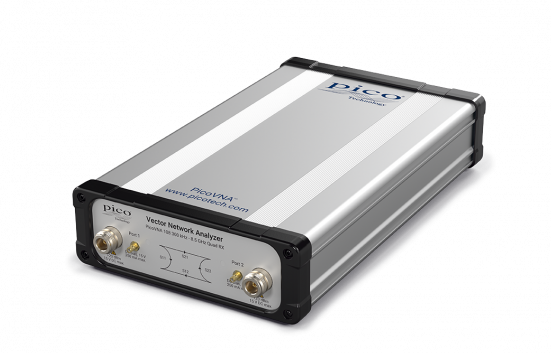

在所有這些方面，英國比克科技最新發布的PicoVNA108，同樣是低成本、小尺寸和便攜型，并沒有讓人失望。PicoVNA108可以達到更高的8.5GHz，動態范圍可低至-124dB。PicoVNA 108為多個測量提供了新的“基于觸發保存”的同步方式，此功能使得諸如在條件變化或多路測量路徑的情況下進行測量結果的同步和對比變得更加方便。該新增加的功能加上已有的集成bias-Ts，將有助于加快批量測試和器件的特征描述。PicoVNA 108還為四接收機架構添加了偏移頻率功能，并支持從PicoVNA 3軟件中同步和控制PicoSource AS108 8 GHz射頻信號合成器。這種儀器合作關系允許使用PicoVNA 108進行射頻混頻器和射頻/中頻系統特性化測試。PicoVNA 108也支持與其它流行的第三方信號發生器進行配合。

PicoVNA 108具有驚人的高性價比，它是基于一個功能齊全、專業級別和廣受尊重的、英國設計的測量引擎。PicoVNA 108可在190μs的時間內提供所有四個S參數，動態范圍和精度都很高。這樣高性價比的PicoVNAs為專業用戶節省了大量的成本，小型企業和初創企業、課堂上的大量用戶甚至一些業余用戶都能負擔得起。其價格可與傳統的低成本單端口反射計甚至類似帶寬的標量網絡分析儀相媲美?！霸蕉嘣胶谩焙汀俺杀驹降汀?，只有PicoVNA。

PicoVNA支持兩種標準校準模型：具有低成本但同樣令人印象深刻的SMA和PC3.5校準標準和配套的測試引線，全部采用精密加工的不銹鋼連接器。PicoVNA軟件支持8或12項校準，包括“未知直通”方法?？梢允褂檬謩?dòng)、自動探測參考面移動、歸一化或基于測量得到的Touchstone文件來消除來自測試夾具的影響。標配快速傅立葉時域變換和阻抗變換。TDT/TDR曲線的系統上升時間低至58 ps，這些支持阻抗和故障距離讀數可達100米。

關于英國比克科技（PicoTechnology）

英國比克科技（PicoTechnology）是高性能電子測試儀器的全球領先制造商。源于英國劍橋強大電子工程傳統，自創立以來，通過創建和領導創新的基于PC的測試儀器，比克實現了連續28年的增長。其獨特的解決方案和完整的產品線為電子工程師提供了高性能且經濟高效的工具，涵蓋了從物理層到協議層的整個設計驗證周期：

具有內置AWG，F(xiàn)G，邏輯分析儀，頻譜分析儀，串行協議分析儀的實時示波器，提供高達16位ADC分辨率，4G超深存儲器，8個高分辨率通道和真正的差分探測。緊湊的25GHz采樣示波器使工程師能夠輕松實現TDR，眼圖和時鐘恢復。PicoVNA，Synthesizer和PicoConnect探頭可擴展到RF應用。此外，還有最暢銷的Pico Logger系列產品。

SDK允許用戶與實現測試自動化的其他儀器一起開發自定義應用程序。終身免費軟件和5年保修可保護客戶的投資。
