3927系列測量接收機是基于全新平臺開發、全新外觀設計、更高性能、更易操作的專用計量設備，具備符合檢定與校準實驗室要求的優良精度、可重復性以及長期穩定性，主要應用于信號發生器、步進衰減器等儀器設備性能的驗證、校準等。

其高精度、多功能的一體化計量解決方案，一方面為信號發生器、步進衰減器生產、研發部門的產品設計、開發、生產過程提供測試利器，另一方面可作為各專業計量院、科研單位計量室等計量檢定信號發生器、步進衰減器等儀器設備的標準儀器。

1 一機在手，使您的測量輕松無憂

在過去，想要對信號發生器的性能指標進行全面驗證，需要準備頻譜分析儀、功率計、頻率計、調制度分析儀、音頻分析儀、數字萬用表等多種儀器。

一方面，測試過程中不同儀器設備間的連接切換復雜而繁瑣，效率低下同時也可能給測試帶來更多的誤差；另一方面，由于測試用儀器自身的檢定維護、損壞維修或者被他人占用等等不可控因素，想要同時湊齊如此多的設備，往往令測試人員抓狂。

3927系列測量接收機集頻譜分析儀、功率計、頻率計、調制度分析儀、音頻分析儀等儀器功能于一身（圖1）。其全面的測量能力，一臺儀器、一次連接即可實現國家計量檢定規程《JJG 173-2003 信號發生器檢定規程》要求檢定的18項測試項中的16項（表1）。簡化您的測試過程，有效地提高測試效率。

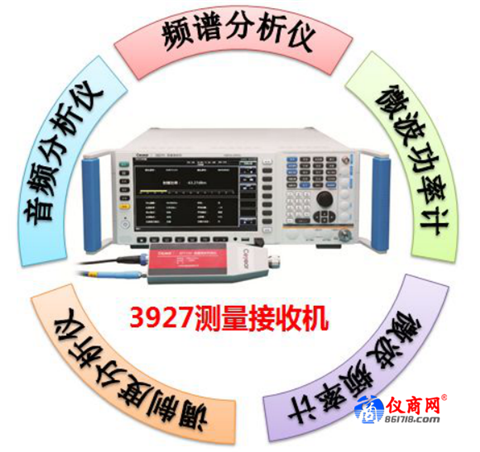

圖1 3927一體化解決方案

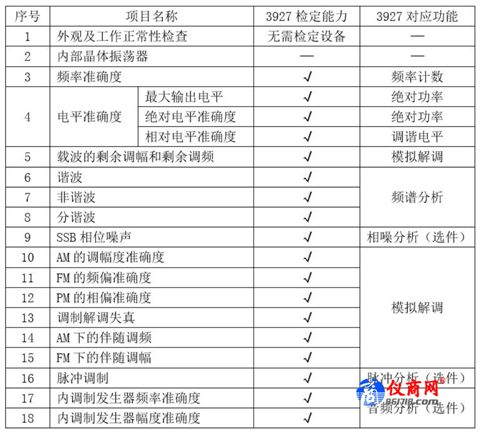

表1 《JJG 173-2003 信號發生器檢定規程》檢定項目一覽表

2符合國家計量標準的測量性能能力

3927系列測量接收機優良的測量接收性能，完全滿足國家計量標準中標準儀器的性能指標的要求。

?卓越的電平測量精度與測量范圍

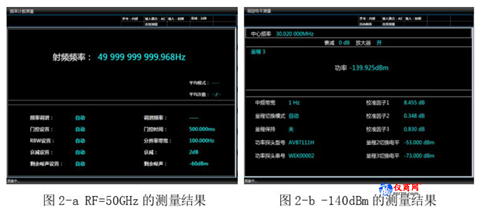

3927具有8種可選的頻段配置，5種頻段系列化功率探頭，最高頻率達50GHz。調諧電平測量范圍超過170dB。擁有基于待測信號的自動量程切換校準功能，能夠充分滿足您的大動態范圍信號電平精確校準的測試需求。

頻率與電平測量主要技術指標：

?頻率測量范圍：100kHz～50GHz

?頻率測量準確度：≤0.1Hz

?絕對電平測量準確度：≤（0.2～0.3）dB

?相對電平測量最小功率：-140dBm (RF≤2GHz)

● 優異的模擬解調測量精度

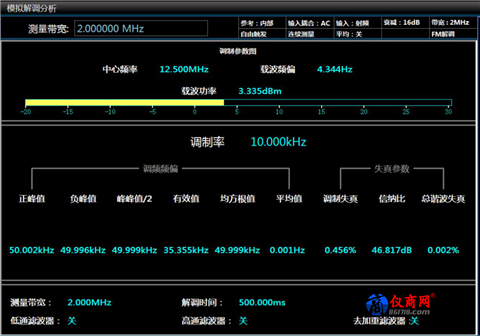

3927擁有AM、FM和φM解調分析功能，不僅提供調制速率、載波頻偏、載波功率、總諧波失真、信納比和調制失真等多種解調結果（圖3-a），而且提供調制參數、RF頻譜、RF包絡、AF頻譜和AF波形等5種結果顯示方式（圖3-b），具有符合計量規范要求的極低解調測量誤差。具備多窗口、多數據格式測試結果顯示配置功能，方便計量與校準需求。

模擬解調主要技術指標：

?調頻峰值頻偏：≤400kHz    10MHz≤RF≤50GHz

?調幅深度范圍：5%～99%     10MHz≤RF≤50GHz

?最大峰值相偏：12499rad    10MHz≤RF≤50GHz

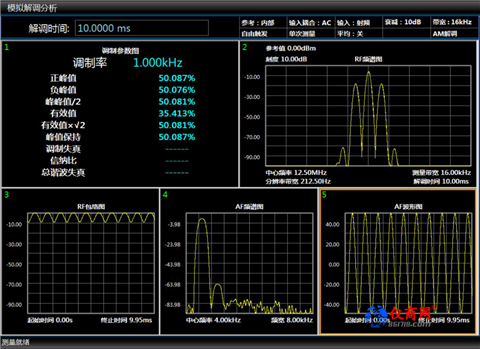

圖3-b  多方式顯示窗口

3 自動參數設置，使測試操作更便捷

● 調諧電平測量量程自動校準，減少累計誤差，提高測量精度

3927具備高精度大動態范圍電平測量的能力，最小測量功率可達到-140dBm。為減少測量過程帶來的各種誤差，3927根據待測信號信噪比自動調整整機狀態，同時對狀態改變過程中產生的通道誤差進行自動校準（圖4），可以有效地減少測量過程產生的誤差，實現大動態范圍內的高精度電平測量。

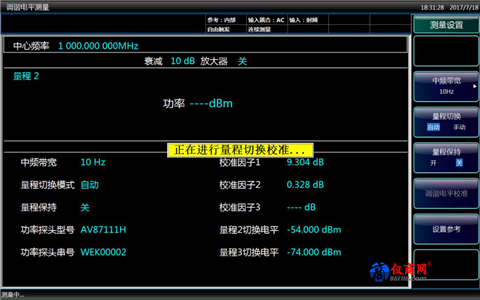

圖4調諧電平測量量程自動校準

● 模擬解調狀態參數自動設置，減少測試步驟，提高測試效率

3927具備全面的模擬調制信號解調分析功能，能夠基于待測信號的特征自適應的設置解調帶寬、解調時間等參數，同時快速自動識別待測信號的調制速率、調頻頻偏、調幅深度、調相相偏等參數（圖5）。減少您的測試步驟的同時，通過自動設置，可以有效提高測試結果的一致性和穩定性。

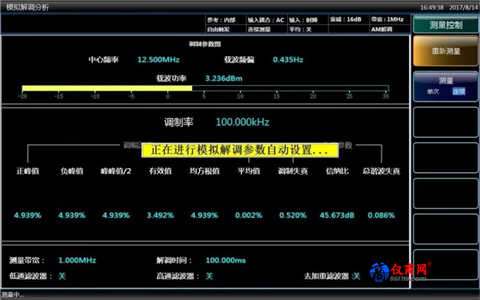

圖5模擬解調狀態參數自動設置
