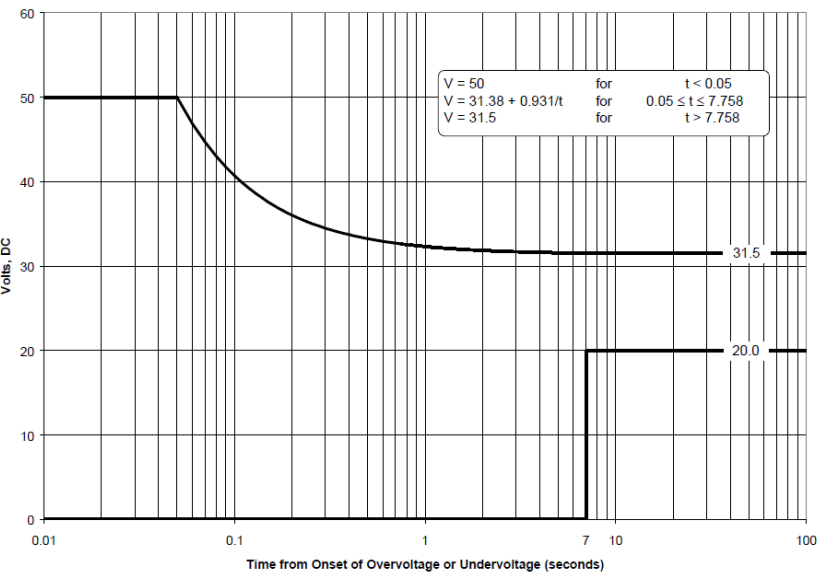

11、28伏直流系統過壓和欠壓測試包絡線

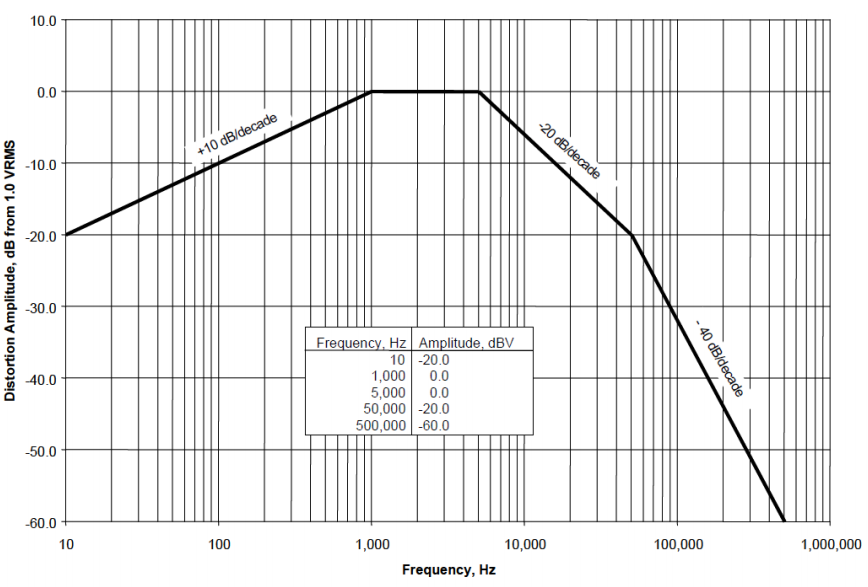

12、最大失真的頻譜是28伏直流系統包絡線

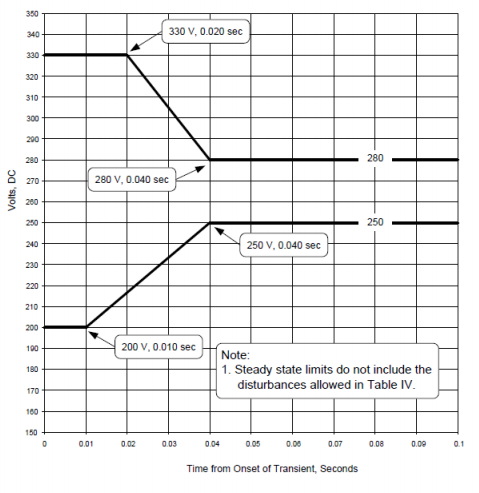

13、270伏直流電壓的瞬態系統包絡線

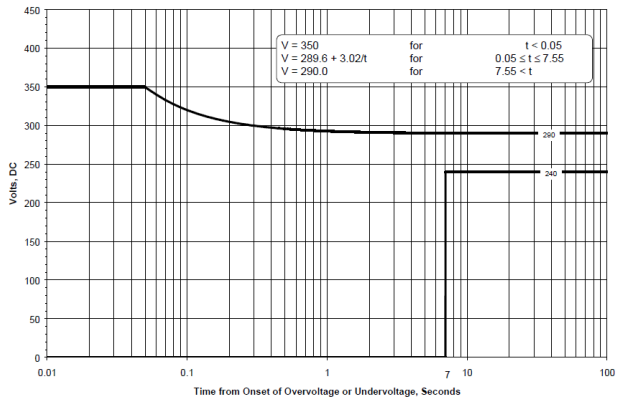

14、270伏直流系統過壓欠壓包絡線

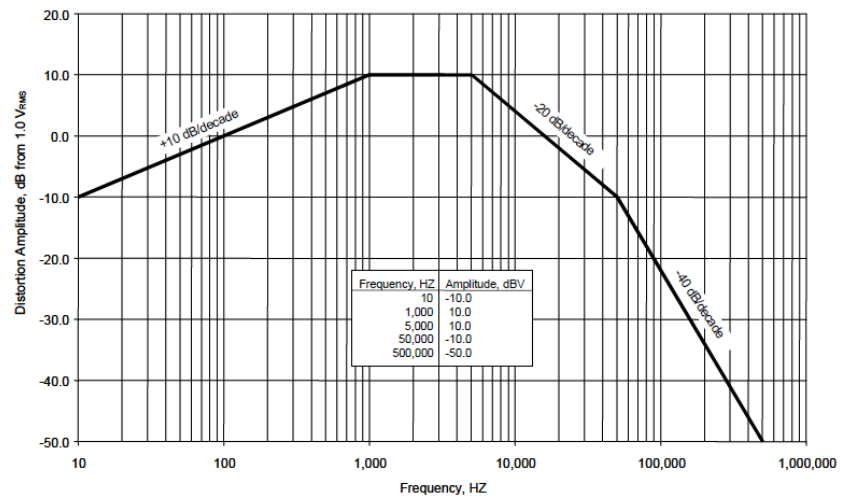

15、最大失真的頻譜是270伏直流系統包絡線

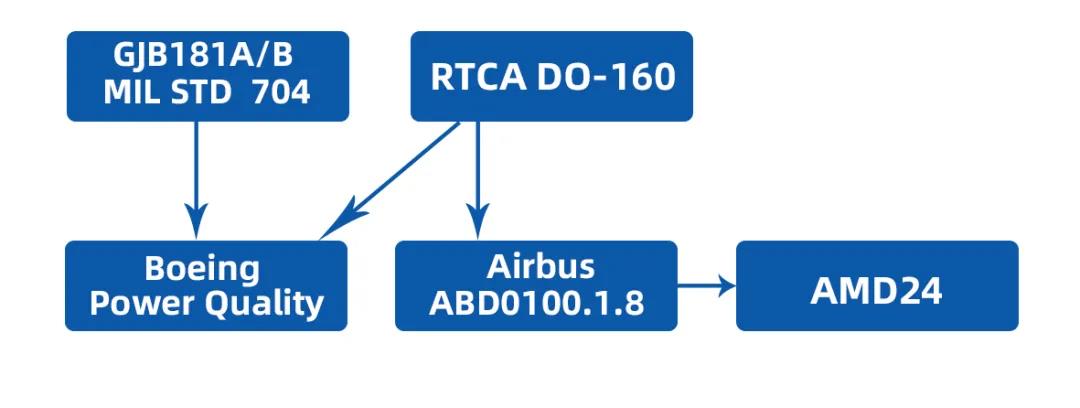

相關的測試標準主要有：中國標準GJB181及GJB181A, GJB181B定義了中國使用的飛機供電系統標準，在具體測試上與MIL-STD-704類似。704-1 到-8 定義了滿足飛機電力特性的用電設備的測試方法和步驟,測試的內容包括了電壓畸變，電壓瞬態，尖峰電壓，紋波電壓,電壓調制，浪涌電流，頻率畸變，電壓擾動等。

航裕航天航空測試解決方案符合中國飛機供電系統標準GJB181及GJB181A, GJB181B測試標準；符合GJB 572A-2006飛機外部電源供電特性及一般要求測試標準；符合美國國防部MIL-STD-704飛機電源特性測試標準；符合RTCA/DO 160機載設備，第十六條，電源輸入的環境條件和測試程序；符合Airbus ABD0100.1.8電氣安裝要求，第1/8章，A380測試標準；符合Airbus ABD0100.1.8.1中A350A電氣特性，第1/8章：交流和直流系統測試標準；符合Boeing 787B3-0147中787電力質量和設計要求測試標準。

典型應用案例

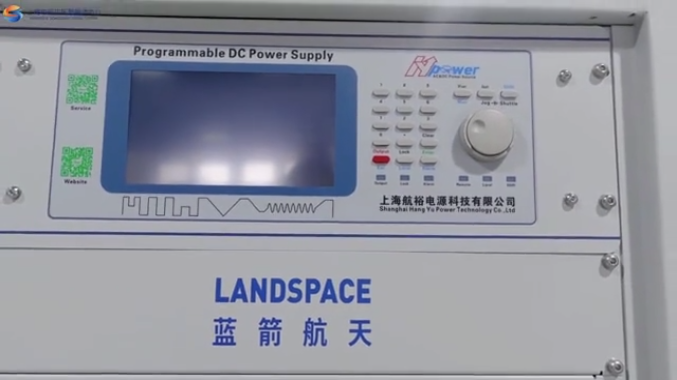

“某航天院所”一級伺服供電系統解決方案

航裕電源為打破西方技術壟斷，推出了更加適合國內航天航空技術發展的測試電源解決方案，可用于伺服傳動系統、傳感器、定位轉向、商用飛機、戰斗機電子系統測試。已獲中國航天、航天科工、航空工業、羅克韋爾柯林斯等眾多航空航天科研院所認可。

功能特點：

■ PWM硬件調整控制技術，反應速度快，輸出穩定；

■ 輸入輸出完全隔離技術，電源安全可靠；

■ 大功率IGBT全橋變換技術，運行可靠，過載能力強；

■ 采用高頻變換技術，整機效率高，體積小、重量輕、噪音低；

■ 適用于阻性、感性等各種負載；負載適應性強；

■ 完善的保護功能，具有輸出穩壓、限流、短路保護和功率器件過熱保護功能；

■ 優良的輸出穩定性能：源電壓效應＜0.5%，負載效應＜0.5%；

■ 輸出直流電壓畸變系數低，干擾小。

■ 具有設置參數記憶功能、快捷鍵操作；操作簡便，調節分辨力高；

■ 故障自診斷功能，發生故障時，顯示故障類型，并聲光報警；

■ 采用高亮LCD顯示，清晰醒目，可視角度大，準確度高；

■ 恒壓恒流2個輸出模式；可做恒壓源，也可做恒流源。

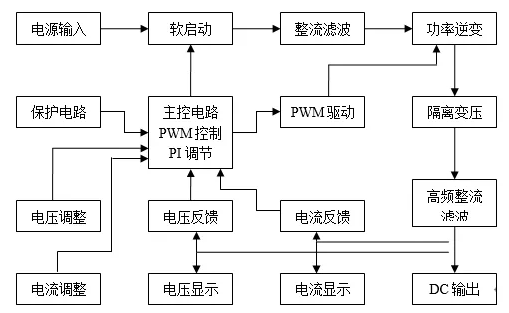

電源整機基本原理框圖
