隨著微波通信、雷達、導航、精密制導等技術的迅速發展，微波復雜器件/組件，如：大功率器件、相控陣?yán)走_(dá)T/R組件、混頻器/變頻器等性能不斷提升，對測試儀器提出了更高的要求。經過多年持續研發和完善，電科思儀3672系列矢量網絡分析儀可以很好地滿足新技術、新趨勢帶來的測量需求。
3672系列化頻率覆蓋10MHz～13.5GHz/ 26.5GHz/ 43.5GHz/ 50GHz/ 67GHz，動態范圍達130dB，它具有靈活的配置方式，可以通過一次連接完成微波復雜器件/組件的綜合多參數測試。

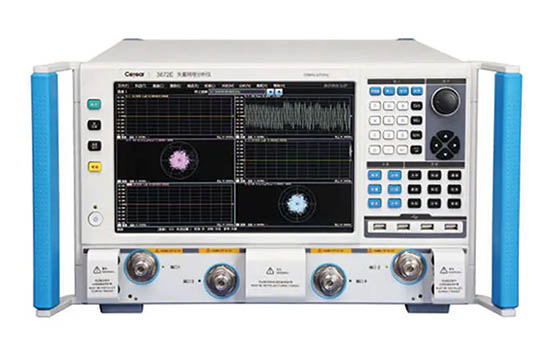

Ceyear 3672系列矢量網絡分析儀
主要特點
●具有優異的高純多通道激勵源和高靈敏度高穩定性的多通道接收機；
●跡線噪聲小，測量精度高。幅度跡線噪聲優于0.001dB rms，相位跡線噪聲優于0.01orms；
●校準類型靈活可選，兼容多種校準件；
●全新噪聲系數測量功能，一次連接設置，噪聲系數、噪聲參數和S參數等多種參數測試一次性完成，噪聲系數測量不確定度達0.2dB；
●具有一體化脈沖S參數測量、時域測量、混頻器測量、增益壓縮二維掃描測量、有源互調失真測量、信號完整性物理層分析、頻譜分析、夾具自動移除、支持THz擴頻、天線與RCS測量接收等功能；
●端口數量：2或者4可選。
優異的高純多通道激勵源

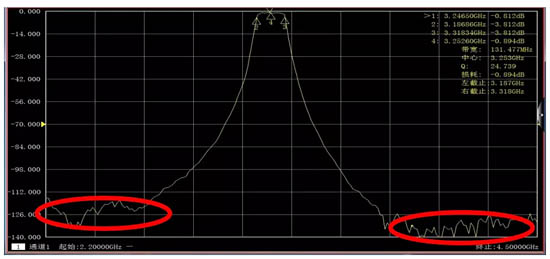

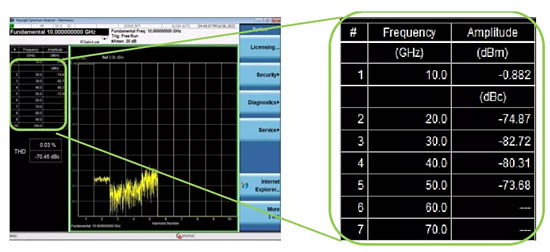

3672系列矢量網絡分析儀提供大功率激勵信號，四端口提供雙源激勵，頻率、功率、相位獨立可控，支持配置程控步進衰減器選件，擴展輸出功率，端口最小輸出功率達-95dBm，端口最大輸出功率達+13dBm，諧波抑制≤-60dBc，諧波抑制實測值見下圖。
高靈敏度高穩定性的多通道接收機

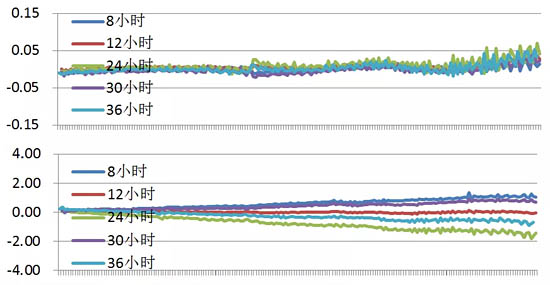

3672系列矢量網絡分析儀靈敏度可達-120dBm，穩定性：綜合平均幅度漂移為0.007dB/h，綜合平均相位漂移為0.2661o/h。
大動態范圍
3672系列矢量網絡分析儀采用一次混頻接收的設計理念，有效擴展整機的測試動態范圍，可達130dB，可以滿足大動態范圍測試場景的需求。
跡線噪聲小，測量精度高

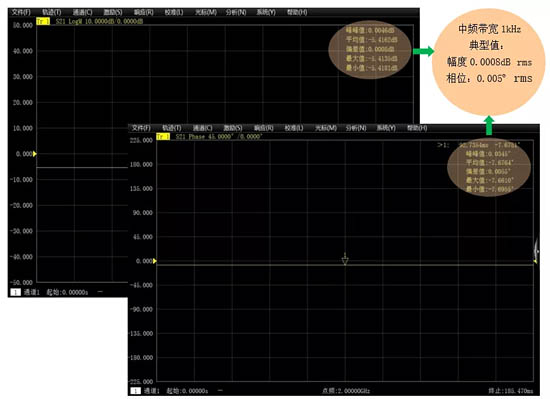

3672系列矢量網絡分析儀優異的跡線噪聲指標極大地提高了整機的測試精度，可滿足用戶精確測量的需要，特別有助于小插損器件的精確測量。1kHz中頻帶寬情況下，幅度跡線噪聲≤0.001dB rms，相位≤0.01orms。

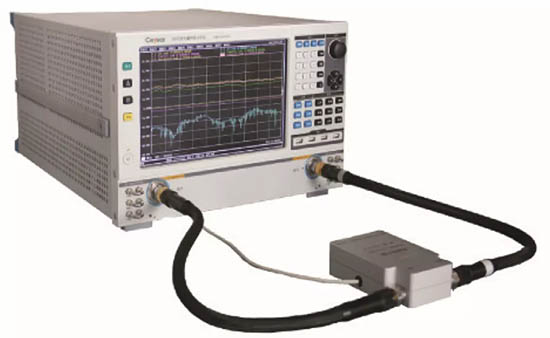

噪聲系數和噪聲參數測試
3672A/B/C/D矢量網絡分析儀結合矢量誤差修正和獨特的源端調配校準方法，提供50GHz高精度的噪聲系數和噪聲參數測量功能。
噪聲系數測量可以得到被測件的噪聲系數、噪聲參數、噪聲功率參數和噪聲相關矩陣，相比以往測試方法其優勢在于：
●一次連接設置，噪聲系數、噪聲參數和S參數等多種參數測試一次性完成；
●較小噪聲系數的精確測量；
●測量范圍大（0dB～55dB）；
●噪聲系數測量不確定度≤0.2dB；
●可用于芯片在片噪聲系數的精確測量；
●可用于夾具、測試系統等場景下噪聲系數的精確測量。

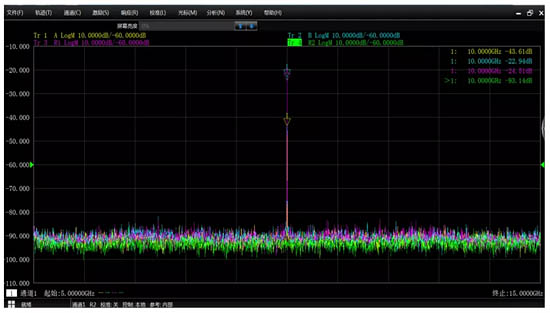

頻譜分析
3672系列矢量網絡分析儀利用軟件算法，依托高靈敏度高穩定性的多通道接收機實現頻譜分析功能。
矢量網絡分析儀頻譜分析功能采用快速鏡頻抑制算法，在不增加預選濾波器硬件的基礎上實現頻譜分析功能：
●多通道接收機可同時獲取被測件頻譜特性；
●支持峰值、平均、采樣等多種檢波模式；
●支持多種雜散抑制模式，平衡處理精度與掃描速度；
●實時頻譜處理帶寬達38MHz；
●支持帶內噪聲、帶內頻譜等多種光標搜索功能；
●支持點頻、掃頻、掃功率模式下的頻譜測量；
●提供精確校準功能，去除連接器等對測試結果的影響。
混頻器/變頻器標量和矢量參數測試
3672系列矢量網絡分析儀四端口測量功能具有內置雙源，可以完成混頻器/變頻器標量和矢量參數測試。

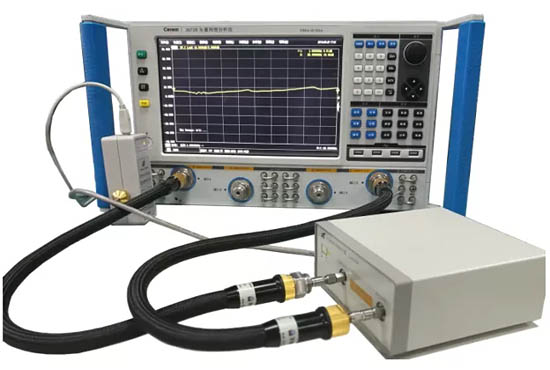

1）混頻器/變頻器標量參數測量
混頻器/變頻器標量測量應用選件可以得到頻域的所有標量參數（包括輸入/輸出端口匹配、變頻增益、輸入/輸出端功率等）。相比以往測試方法其優勢在于：
●一次連接設置，多參數測試一次性完成；
●人性化簡易的校準界面；
●方便快捷的USB電子校準件校準，USB功率探頭功率校準；
●內置雙激勵源，無需額外信號源提供本振信號；
●基于端口匹配的功率校準技術；
●為用戶解決高準確度的混頻器標量參數測試需求。
2）混頻器/變頻器矢量參數測量
矢量混頻/變頻器件測試應用選件集變頻器件的變頻損耗或增益、端口輸入/輸出功率（正向及反向）、駐波、相位及群時延等參數測量于一體的測試應用軟件。其主要特點包括：
●測量過程需使用一個參考混頻器進行表征；
●內置雙激勵源，無需額外信號源提供本振信號；
●測試參數全面，相比于標量混頻器測試增加了相位及群時延等參數的測試功能。
一體化脈沖S參數測試
3672系列矢量網絡分析儀具有脈沖調制信號輸出，可以完成脈沖狀態下S參數測試。具有：
●內置四通道脈沖發生器和脈沖調制器，端口1、3可輸出脈沖調制信號，脈沖周期：20ns～70s，脈沖調制開關比：≤-64dB；
●完整的脈沖解決方案，可在寬帶模式和窄帶模式下進行脈沖內定點、脈沖包絡和掃頻脈沖測量；
●與外部脈沖發生器和脈沖調制器同步，實現復雜脈沖同步測試。

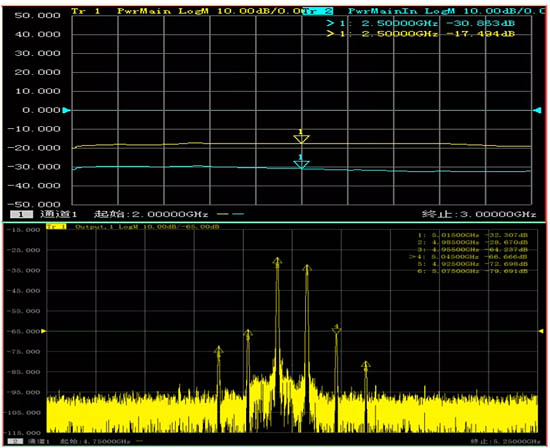

有源互調失真測試
3672系列矢量網絡分析儀具有放大器或者混頻器等有源器件的互調失真和互調頻譜測量功能。具有：
●內置開關和合路器，端口1可輸出高純雙音信號；
●可設置多種掃描類型，如：線性掃描fc、線性掃描DeltaF、功率掃描、點頻等；
●互調失真功能可完成有源器件的IM3、OIP3、IIP3等測試；
●互調頻譜功能可完成有源器件的輸入譜、輸出譜、反射譜的2階、3階…N階頻譜測試；
●人性化向?qū)?zhǔn)界面，易于操作，測試效率高。
信號完整性物理層分析
隨著信息產業的高速發展，對網絡帶寬的需求也越來越高，需要信息設備（如大型服務器、計算機和交換機等）能夠承載的數據速率越來越快。信息設備生產商對高速互連通道中的信號完整性問題也愈發重視，傳輸鏈路的特性變化會顯著的影響信號傳輸質量，信號完整性物理層分析是評價高速鏈路信號傳輸質量的重要手段。
●TDR時域阻抗測試，可以精準測試傳輸線上阻抗特性的變化情況，定位不連續性；
●便捷的近端與遠端串?dāng)_測試，可同時分析時域和頻域數據，用于測試多條傳輸線之間的相互影響的程度；

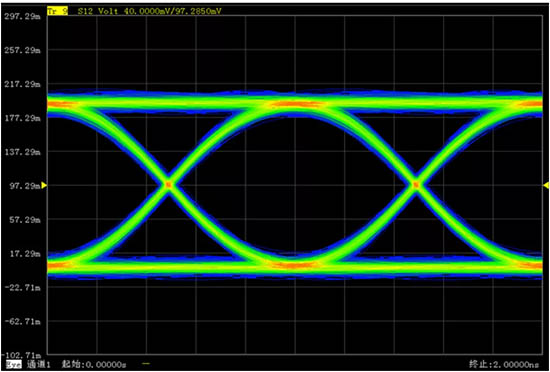

●提供基于S參數的虛擬眼圖生成及分析功能。仿真碼型輸出單元用于產生0、1變化的數據位，把仿真碼型和被測件的時域沖激響應進行卷積，疊加后得到虛擬眼圖；
●根據不同的高速數字通信標準，可以使用預先定義好的眼圖模板進行高效率Pass/Fail測試。高級時域分析選件可以在仿真眼圖上施加抖動、噪聲等干擾，通過預加重和均衡等校正算法的加入，模擬真實環境下高速鏈路不同位置的仿真眼圖。
自動夾具移除功能，實現非標準接頭器件測試

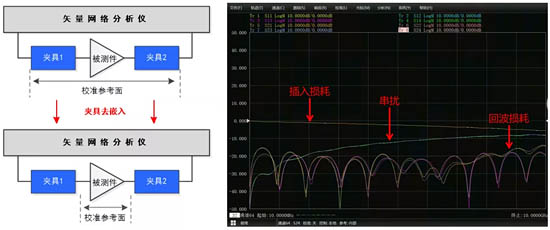

矢量網絡分析儀的測量對象涉及到非標準接頭器件，如封裝微波器件、在片器件等，此類器件最顯著的特點是無法與矢量網絡分析儀直接相連。使用夾具可以將被測件連接到矢量網絡分析儀上，但同時也引入了夾具誤差。自動夾具移除功能可以進行夾具參數的提取、存儲以及夾具去嵌入，以獲得被測件的真實參數，其操作簡便，精度高。

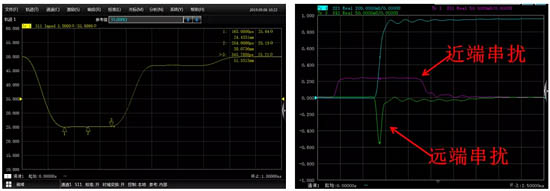

利用自動夾具移除功能，把被測件作為一個整體，進行平衡參數提取，并進行四端口的去嵌入。測試結果顯示，傳輸參數能夠很好的去除掉，同樣近端串?dāng)_和遠端串?dāng)_也得到有效去除。
增益壓縮二維掃描，提高測試效率
放大器等有源器件的增益壓縮測量應用僅需一次設置，一次連接，一次校準就可以得到放大器在頻域的所有增益壓縮參數（包括壓縮點的輸入功率，壓縮點的輸出功率，壓縮點的增益等）和線性參數（包括線性增益，輸入匹配，輸出匹配等）。具有：
●快速準確的智能掃描；
●一目了然的向?qū)?zhǔn)；
●方便快捷的USB電子校準，USB功率校準；
●二維掃描（頻率點掃功率和功率點掃頻率）一次完成；
●多種增益壓縮測量方法——從線性/最大增益壓縮、從飽和態壓縮、從回退點壓縮和X/Y法壓縮。
