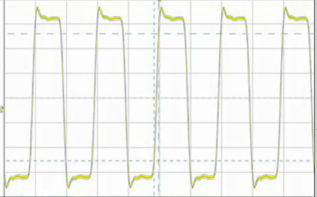

下圖為500M帶寬示波器得到的波形結果，得到的上升時間約為750ps。此情況下示波器對信號上升時間的測量結果比較接近示波器自身的上升時間（700ps），而不是輸入信號的上升時間500ps。但此時示波器最高能捕獲到信號的5次諧波，若對數字測量要求不高的話，此時已滿足測試需求。
500M示波器測試圖

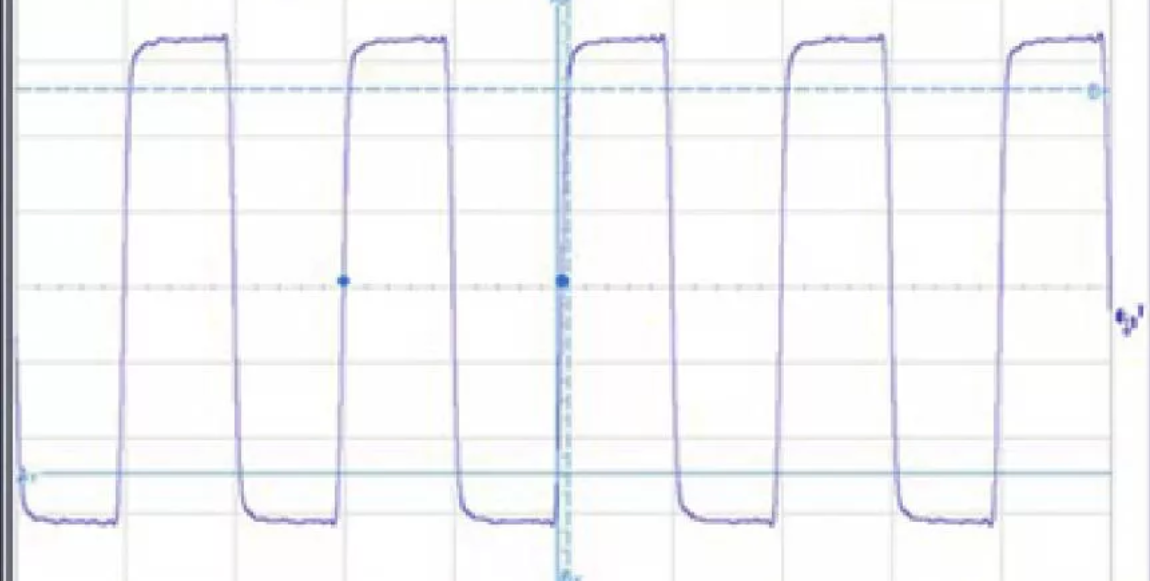

下圖為2G帶寬示波器得到的波形結果，得到的上升時間約為495ps。接近輸入信號的上升時間500ps。現在可以看到比較精確的時鐘信號。但此時示波器成本投入也比較大。
2G示波器測試圖
總結
對模擬應用測試，其示波器的帶寬應比被測的模擬信號最高頻率高2～3倍即可；
對數字應用測試，示波器帶寬至少應比被測設計的最快時鐘速率快5倍，此時可保證基本的信號形狀，但在需要精確測量信號的邊沿或者時序的情況下，則應根據信號的最快邊沿估算其信號帶寬并據此決定需要的示波器帶寬。

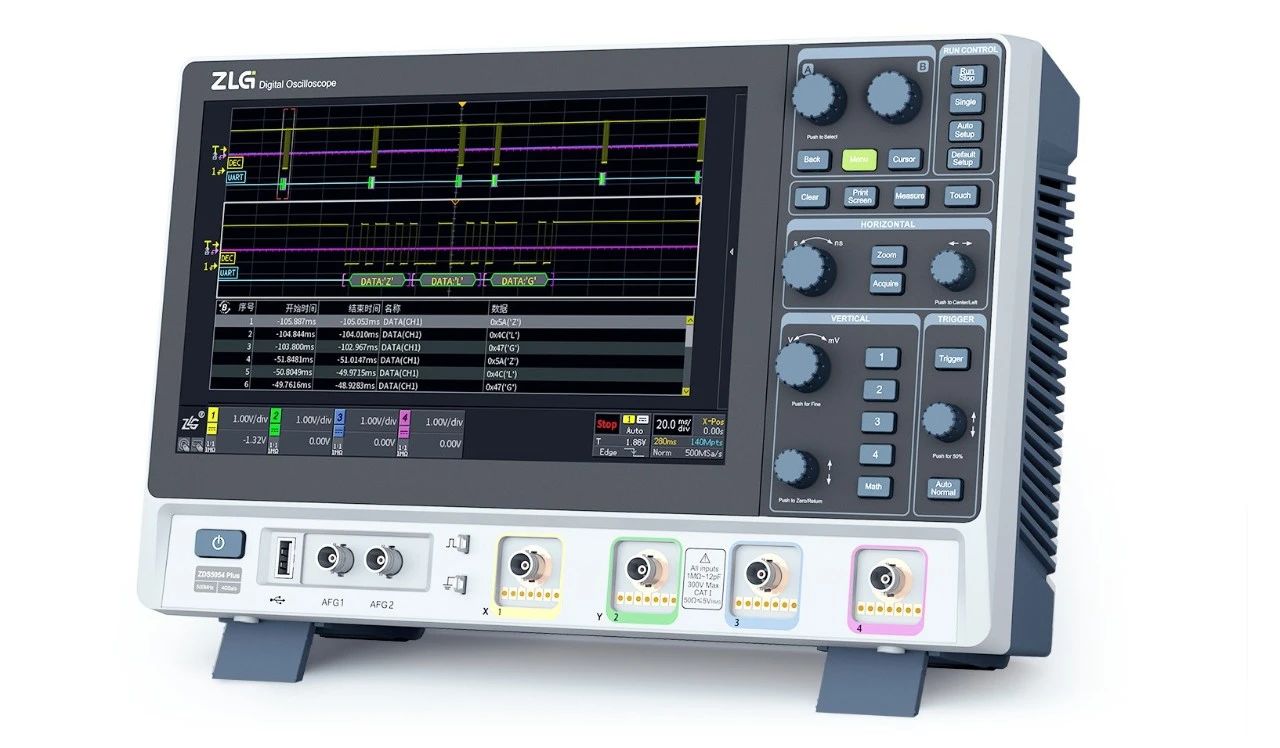

ZDS5000 系列示波器即將上市，敬請期待。
