觀察當前測量顯示的波形，我們會發現波形線條較粗。這正是由于DS70000的高刷新率導致的。示波器高速捕獲波形，并將所有捕獲的波形都顯示在屏幕上，經過多次疊加，全面展示了波形的細節。

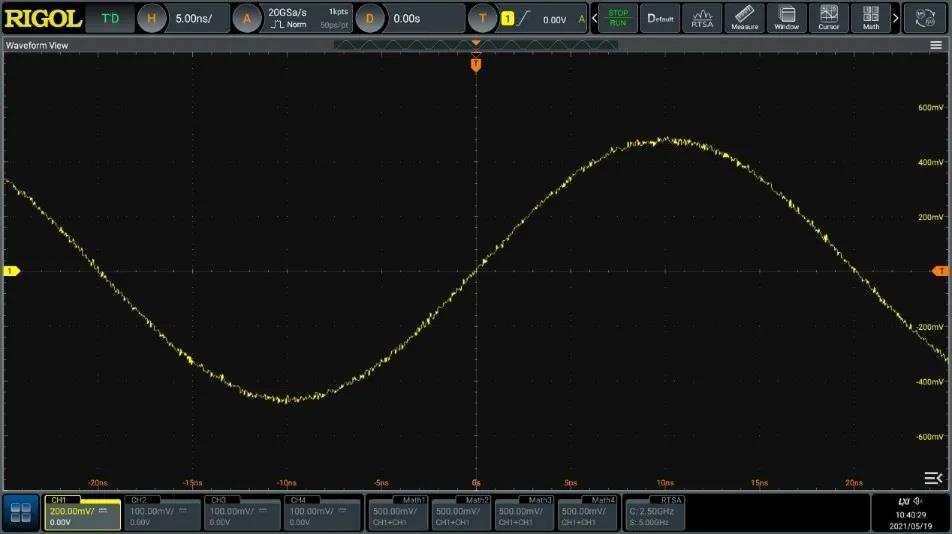

如果此時通過調整觸發釋抑時間從8ns到100ms，來降低波形刷新率，就會發現屏幕中顯示波形變細，并喪失了部分的細節。如下圖所示。
5、總結
RIGOL自主研發的DS70000系列高端數字示波器，依托于高性能的UltraVison III硬件平臺，實現了數字實時熒輝技術。不僅能夠在1,000,000wfms/s高捕獲率的條件下實時顯示波形，還能夠通過顯示的輝度體現測量波形在不同位置出現的概率。

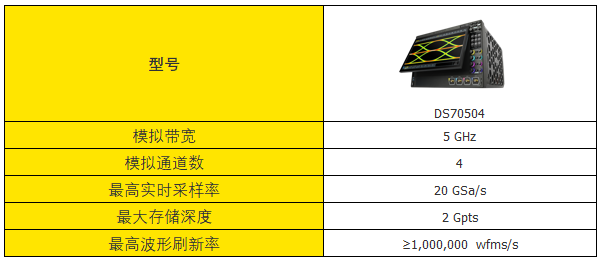

除此之外DS70000系列數字示波器充分發揮了RIGOL自主設計的“鳳凰座”示波器專用芯片組卓越性能，實現了國內最高的20GSa/s采樣率、5GHz實時帶寬。全新的人機交互設計也將為您帶來超高品質的體驗。
