距離目標多遠，紅外熱像儀仍能精確測溫？答案取決于諸多因素，但需要謹記：想要借助熱像儀看到目標，并不一定意味著您的距離越近，獲得目標的測量值越精確。類如醫院的視力檢查，當您坐在檢查室里看視力表時，您或許能看清字母最小的那一行，但如果距離再遠一點，您還能看得清嗎（即精確“測量”它們）？

為了確定能夠測量的最大距離，您需要了解紅外熱像儀的光斑尺寸比（SSR），也稱作距離系數比（D:S比），能夠決定您距離特定尺寸（光斑尺寸）的目標有多遠（測量距離），仍能精確測量目標溫度。

光斑尺寸比保持恒定

公式：SSR = 距離/光斑尺寸

SSR為36:1的熱像儀能在距離被測物36英尺（約11米）處測量直徑1英尺（約0.3米）的目標，或距離被測物36米處測量直徑1米的目標，或距離144米處測量直徑4米的目標。需要注意的是，距離系數比保持恒定。

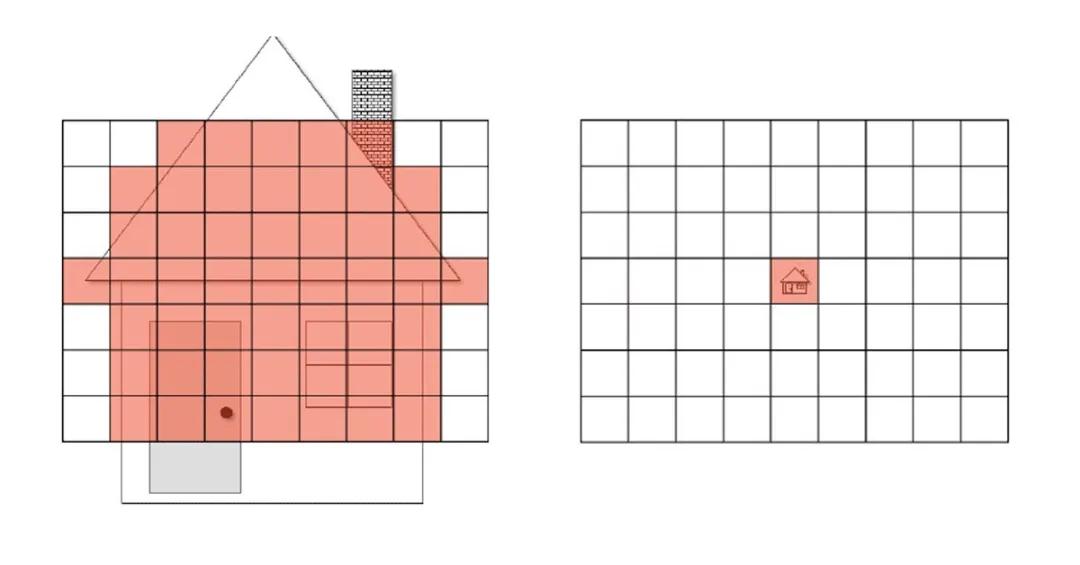

當您離待測目標越來越遠，就會無法準確測量溫度

計算光斑尺寸比

假設需要在距離120英寸（約36.5米）處用FLIR E8紅外熱像儀對直徑1英寸（約0.3米）的待測目標進行精確的溫度測量。如何確定您的熱像儀能否做到這一點，換句話說，如何確定您的熱像儀的SSR是否大于120:1？

首先，您需要知道熱像儀的瞬時視場角（IFOV）參數。

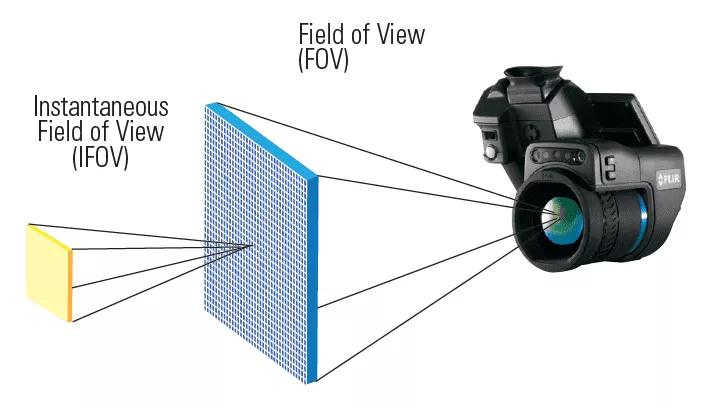

視場角

視場角（FOV）基本上就是您在熱像儀屏幕上能看到的范圍，而IFOV是單一像素的角度投影。每個像素能夠覆蓋的區域大小取決于待測目標的距離：離目標越近，每個像素覆蓋的區域越小。

IFOV即“距離系數比”中的“尺寸”。

IFOV是探測器的單一像素在紅外圖像中的角度投影，對于給定的鏡頭，每個像素能夠覆蓋的區域大小取決于待測目標的距離。

光斑尺寸比舉例計算

您可以利用熱像儀的視場角和分辨率計算IFOV，也可以在線瀏覽，F(xiàn)LIR為每臺熱像儀創建了一個視場角計算器，讓您省去大部分計算。若要訪問計算器，點擊FLIR熱像儀系列名稱，查看有關系列中全部熱像儀的清單。點擊您所使用的紅外熱像儀旁的“FOV calc.”，快速查找任意給定距離（單位為英尺或米）的IFOV（單位為英寸或毫米）。

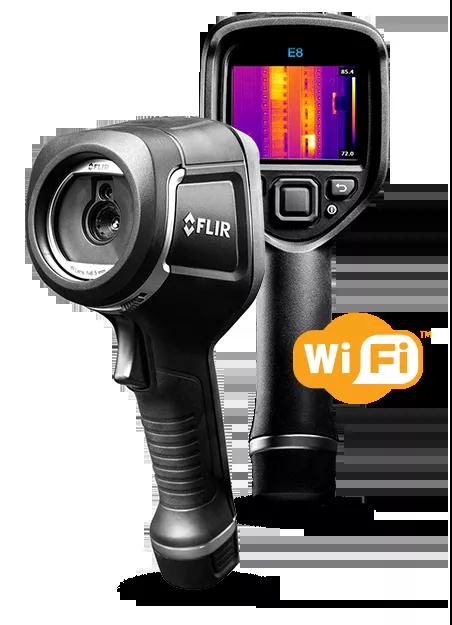

如果使用FLIR E8紅外熱像儀的視場角計算器，輸入10英尺（120英寸/3米），得到的IFOV為0.31英寸（約7.8毫米），該數值為單一像素（1×1）的可測量尺寸。通過將這些數值代入S公式：SSR = 距離/光斑尺寸。

我們得到的距離系數比為120:0.31。簡而言之，0.31英寸大約為1英寸的1/3，因此該計算結果得出的結論就是：該熱像儀能夠在120英寸（3米）遠的距離測量1/3英寸（約7.8毫米）的物體。

但這并不是完全正確的，該單一像素測量值被稱為“光斑尺寸比理論值”。盡管該數值真實準確，但會令人誤解，因為它必定達不到最高精確度。

光斑尺寸比：理論≠實際

光斑尺寸比理論值僅能反映單一像素內非常小范圍的溫度，但是單一像素測量值可能不準確的原因有很多：

● 紅外熱像儀會產生壞像元；

● 物體反射：鏡頭劃傷或太陽光反射會造成錯誤的正讀值或錯誤的高讀數；

● 物體溫度較高：例如螺栓頭，可能與單一像素寬度相近，但像素是正方形的，而螺栓頭是六角形的；

● 沒有完美的光學組件：光學系統中通常會存在一些失真影響測量值。
