風電行業的低電壓穿越過程如下：

圖5  風電行業的低電壓穿越測試原理圖

根據GB/T 19963-2011的要求風電換流器低電壓穿越測試需要滿足以下要求：

（1） 風力發電機組輸出端電壓跌落至20%額定電壓時，風力發電機組能夠保證不脫網連續運行625ms。

（2） 風力發電機組輸出端電壓在發生跌落后 2s 內能夠恢復到額定電壓的90％時，風力發電機組應能保證不脫網連續運行。

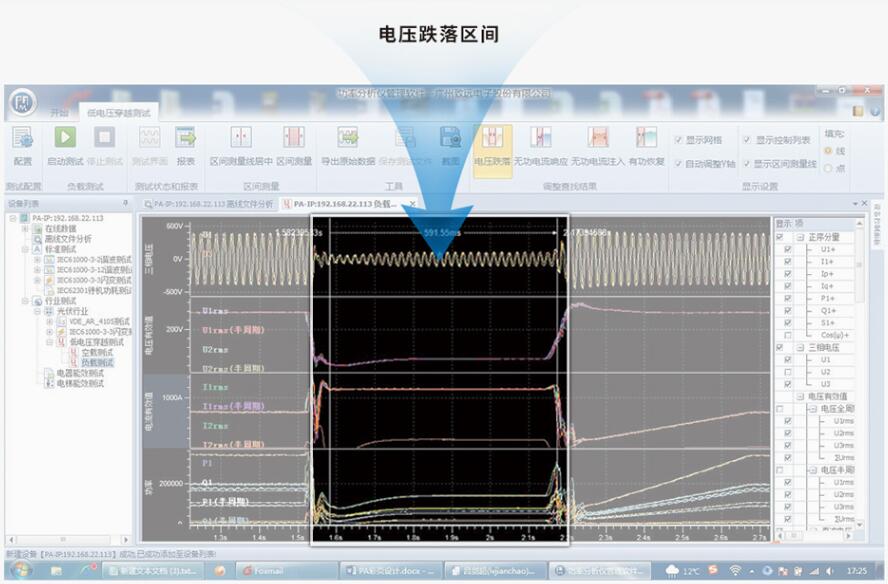

圖6  PAM管理軟件低電壓穿越數據分析

如圖6所示，致遠電子針對光伏和風電行業在軟件上都加了專門的測試功能，不僅可以解決光伏行業的低電壓穿越測試問題，更是特意加入了風電行業的低電壓穿越測試功能，可以幫助風電行業用戶自主的對風電換流器進行低電壓穿越測試。

3、諧波測試標準

IEC61000-4-7諧波測試標準

IEC61000-4-7是電源系統及并網設備的諧波、間諧波測量方法和測量儀器技術標準，是國際電能質量測量標準中能準確測量電網諧波的標準?？梢愿鶕?jù)標準中的諧波限值標準分析測量對象的諧波含量是否超標。

IEC諧波測量標準的頻譜分析間隔為5Hz，諧波的幅值由諧波子組的均方根決定，對諧波含量的要求相比于普通諧波測試的舊標準嚴格了很多，也更符合現實電網中的諧波含量分布情況。配合IEC61000-4-7中諧波含量的限值標準分析，能提供更具說服力的諧波分析結果。以IEC諧波測試標準的第7次諧波子組為例，

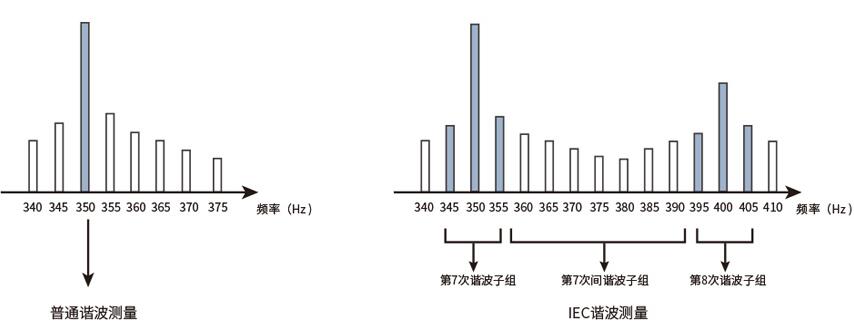

圖7  IEC61000-4-7諧波測試標準

VDE-AR-N4105德標諧波測試標準

VDE-AR-N4105是德國新頒布的低壓電源并網運行管理規定，其檢測難點在于測量設備必須提供高達178次諧波的測量結果來進行諧波分析。因為VED-AR-N4105低壓并網標準要求諧波測量范圍覆蓋整個低頻域（約9KHz內），所以測試次數為8900/50=178(50Hz為第0次諧波)。

PA6000H系列功率分析儀可同時支持IEC與N4105德標諧波測試標準，最大可支持500次諧波測量，可以真實呈現出各次諧波成分和諧波失真因素（THD）。

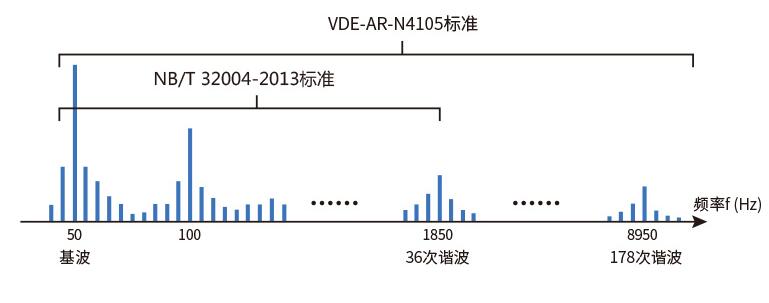

圖8  VDE-AR-N4105標準

4、閃變阻抗角測試

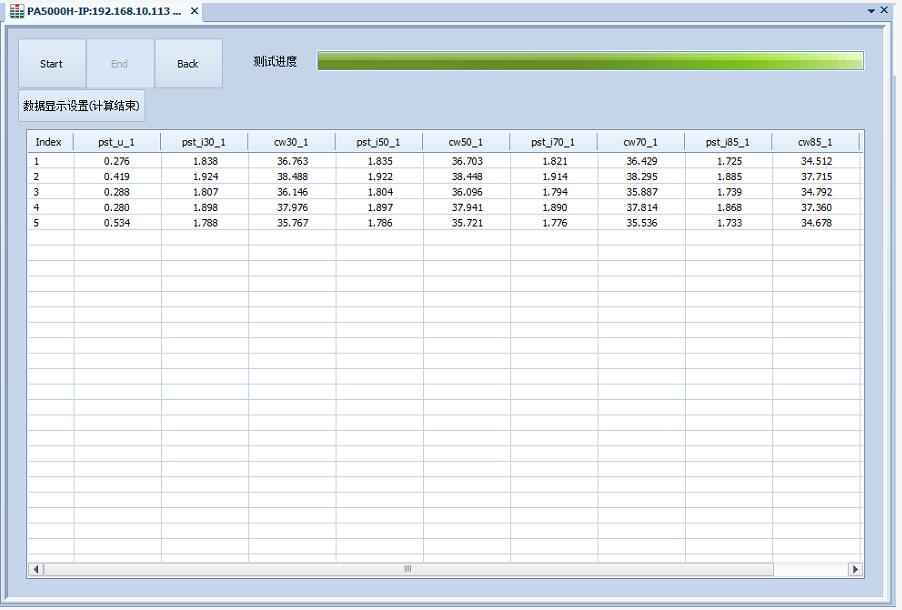

常規逆變器并網閃變測試需要RLC 負載，但是對于大型逆變器，使用RLC 負載已經不現實，所以IEC61400-21標準給出了在模擬電網情況下進行閃變阻抗角測試的方法。PA 功率分析儀搭配PAM 上位機軟件可快速測算出不同閃變角下的短閃變值與閃變系數。此外我們還針對性的優化了鎖相算法，很好的解決了階躍抖動，實現了更好的精度。
