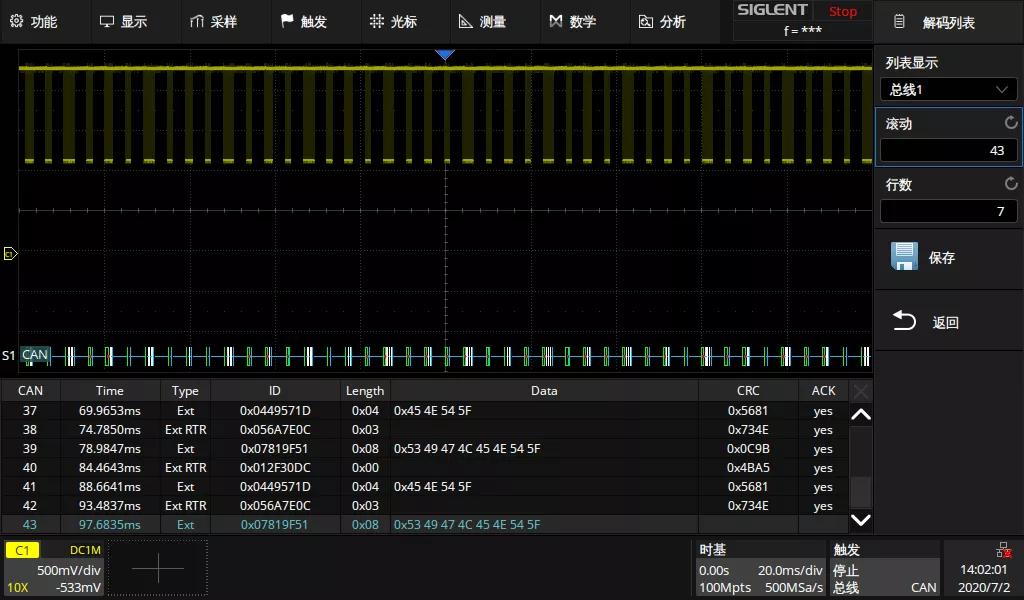

圖6：解碼列表

b、顯示選項

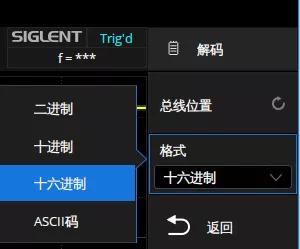

數據顯示格式，支持二進制、十進制、十六進制、ASCAII碼。如圖7。

圖7：顯示格式

c、協議信號

與觸發菜單類似，設定信源及閾值。需要注意的是，閾值電壓需要設置于波形內，若閾值電平位于波形區域外則無法解碼。

d、協議配置

配置與輸入信息相同的波特率。

e、協議復制

若用戶非常清楚觸發或解碼的協議信號和協議配置，可使用此功能快速復制觸發參數到解碼，或復制解碼參數到觸發。

2.3參數配置小結

通過觸發配置和解碼配置，我們可以看到CAN總線只要配置好觸發條件、觸發和解碼的閾值電平、波特率以及數據顯示格式即可得到CAN數據。

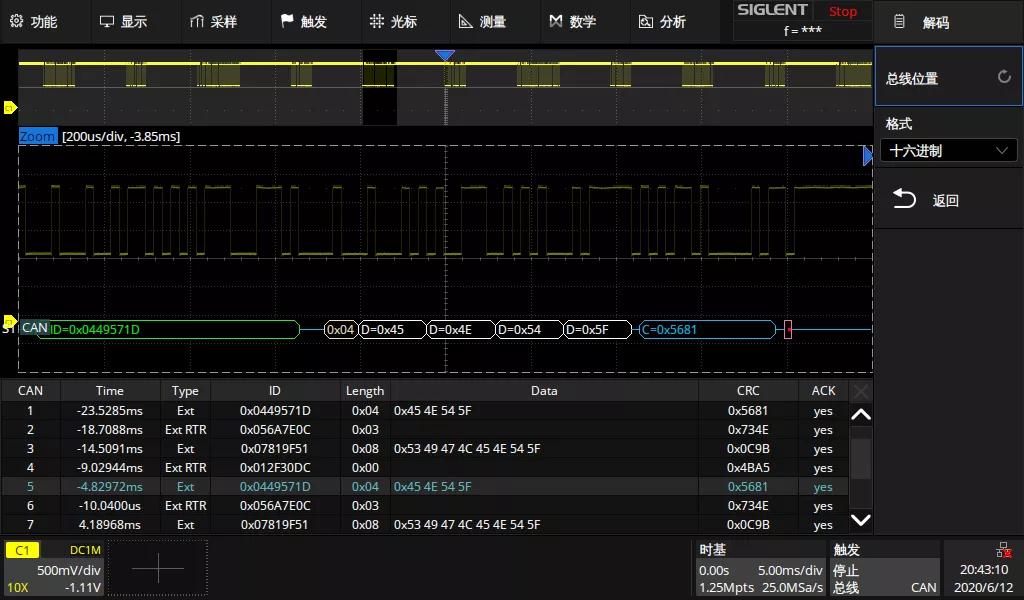

下圖為STB3輸出的CAN 信號輸入到示波器，示波器的觸發條件為開始條件，觸發和解碼的波特率均設置為50kbit/s即可得到CAN 的解碼數據，如圖8所示。

圖8：總線解碼

從上圖中，我們可以看到，解碼列表里顯示了與波形相對應的解碼數據：

-序號代表從屏幕左邊到右對應幀的數據。

-Time代表每幀相對水平中間位置的時間。

-Type代表解碼得到的幀類型。是標準數據幀、遠程幀或是擴展幀。

-ID代表解碼后的報文地址；設置為觸發條件，可以對特定報文進行篩選。

-Length代表解碼得到的數據長度；數據長度0到8個字節。

-Data代表數據幀的數據信息；測試者最關心的數據。

-CRC為檢驗碼；當校驗數據不正確時，提示錯誤信息。

-ACK為響應位，Yes表示有響應位。

此外還可以通過示波器放大功能，選定數據進行放大?？偩€解碼顯示與之對應的解碼數據并通過不同顏色標注數據的地址、數據、檢驗碼以及響應位。當顯示空間不足時，無法顯示的數據均以紅點表示。當示波器解碼結果與協議不一致時，示波器則會顯示相應錯誤。（來源：“鼎陽硬件設計與測試智庫”微信號（SiglentThinkTank））
