圖5.SPST開關與多路復用器配置兩種情況下的CMRR仿真

ADG5412F還具有低導通電阻特性，其在漏極或源極電壓范圍內非常平坦，如圖6所示。在漏極或源極電壓范圍內，其額定最大值為1.1Ω?；氐阶畛醯睦樱珹D8421的增益為10，增益電阻為1.1 kΩ，開關只會引入0.1%的增益非線性。盡管如此，仍有一個漂移分量，其在更高增益時會更加明顯。

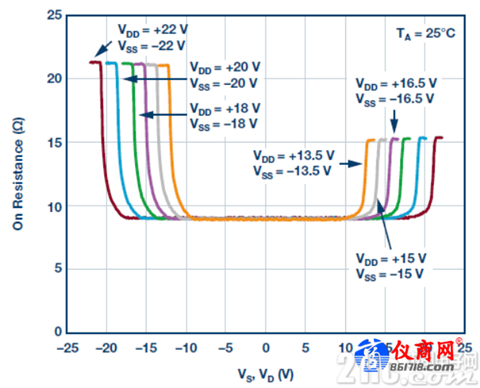

圖6.ADG5412F的導通電阻與共模電壓的關系

為了消除開關的寄生電阻效應，可以使用不同架構的儀表放大器來實現任意增益。AD8420和AD8237采用間接電流反饋(ICF)架構，是要求低功耗和低帶寬的應用的出色選擇。在這種配置中，開關置于高阻抗檢測路徑中，因此增益不受開關導通電阻變化的影響。

圖7.采用間接電流反饋的儀表放大器的分立PGIA

這些放大器的增益是通過外部電阻的比率來設置的，設置方式與同相放大器相同。這就為用戶提供了更大的靈活性，因?yàn)樵鲆嬖O(shè)置電阻可以根據設計要求來選擇。標準薄膜或金屬膜電阻的溫度系數可低至15 ppm/°C，相應的增益漂移要比使用單個外部電阻設置增益的標準儀表放大器更好，后者的片內和外部電阻之間的不匹配通常會將增益漂移限制在50 ppm/°C左右。為獲得最佳增益誤差和漂移性能，可以使用電阻網絡進行容差和溫度系數跟蹤。不過，這要以犧牲成本為代價，因此除非確有需要，否則應優先選擇分立電阻。

另一種解決方案，也是提供最大靈活性的解決方案，是采用分立元件的三運放儀表放大器架構，如圖8所示，通過多路復用器切換增益電阻。與儀表放大器相比，運算放大器可供選擇的范圍要大得多，因此設計人員有更多選擇，這使他們能夠圍繞特定設計要求進行設計。濾波等特殊功能也可以內建于第一級中。第二級的差動放大器完善了這種架構。

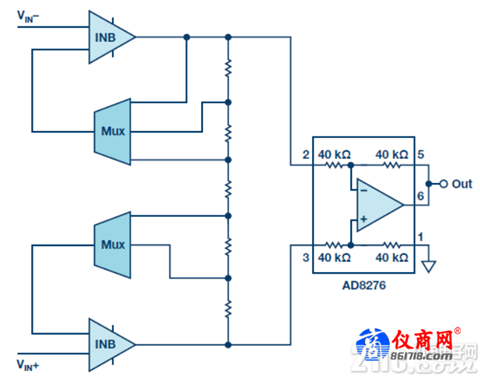

圖8.分立PGIA

輸入放大器的選擇直接取決于DAQ要求。例如，低功耗設計需要使用低靜態電流的放大器，而預期輸入端會有高阻抗傳感器的系統可以利用超低偏置電流的放大器來最大限度地減少誤差。應使用雙放大器以更好地跟蹤溫度。

可以注意到，當使用圖8所示配置時，開關的導通電阻也與放大器的高阻抗輸入串聯，因此它不會影響增益?；仡檶?dǎo)通電阻與開關輸入電容之間的權衡，由于對導通電阻的限制不復存在，所以設計可以選擇低輸入電容開關，例如ADG1209。這樣，不穩定性和交流CMRR降低得以避免。

與之前的設計一樣，增益精度和漂移將由電阻決定?？梢赃x擇具有適當容差和漂移，符合應用設計要求的分立電阻。同樣，使用電阻網絡可以實現更高的精度、更好的容差和溫度跟蹤，不過成本會增加。

三運放儀表放大器的第二級負責抑制共模電壓。此級建議使用集成電阻網絡的差動放大器，以確保CMRR最佳。對于單端輸出和相對低帶寬的應用，AD8276是一個不錯的選擇。如果需要差分輸出和更高帶寬，可以使用AD8476。第二級的另一個選擇是使用LT5400作為標準放大器周圍的增益設置電阻。這可能會占用更多的電路板空間，但另一方面又給放大器的選擇提供了更大的靈活性，用戶可以圍繞特定設計要求進行更多設計。

應當注意的是，分立PGIA的布局需要小心。電路板布局的任何不平衡都會導致CMRR隨頻率而降低。
下表總結了每種方法的優缺點：

分立PGIA設計示例

圖9給出了一個針對特定設計規格而構建的分立PGIA示例。在這種設計中，所構建的PGIA應具有非常低的功耗。輸入緩沖器選擇LTC2063，其電源電流很低，最大值為2μA。開關元件選擇ADG659，其電源電流很低，最大值為1μA，輸入電容也很低。
