當今，為了美化環境，熱力管道直埋已經十分普遍，但是由于管道腐蝕老化、荷載震動、管道質量，施工質量，使用年限等多種原因，不可避免的會發生泄漏情況，既造成了能源浪費和供熱成本的增加，又影響熱用戶的取暖，因此管道查漏一直困擾著供熱企業。

對于熱力管道泄漏，傳統方法很難精準定位，但是紅外熱像儀作為一種新型檢測設備，能夠通過掃描被測區域，觀察熱圖像中溫度分布狀況，快速準確地對地下供暖管道泄漏部位進行定位，而FLIR E85高級紅外熱像儀和 FLIR E8紅外熱像儀正是這樣的設備。下面，小菲就結合具體案例，詳細說明一下FLIR E85和E8是如何檢測熱力管道泄漏的。

案例一：

內蒙古鄂爾多斯市某熱力公司供暖段，熱力管道出現泄漏，通過FLIR E85和E8查找定位到供暖管線泄漏點，預估泄漏量30m3/24h。如下紅外圖像：

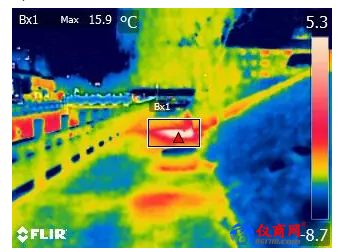

FLIR E8定位到供暖管線泄漏點

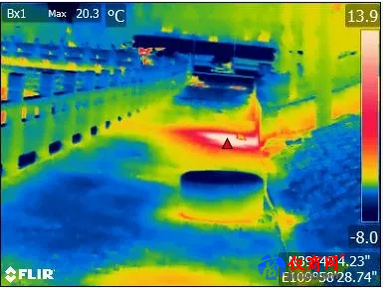

FLIR E85定位到供暖管線泄漏點

根據紅外熱像儀定位的位置，工人迅速挖開地面，正如紅外圖像所判斷，漏水源正是FLIR E85和E8所顯示的紅色區域所在位置。

案例二：

山東泗水供暖公司某段供暖管道出現泄漏，通過菲力爾紅外熱像儀檢測，發現管道泄漏點。如下紅外圖像：

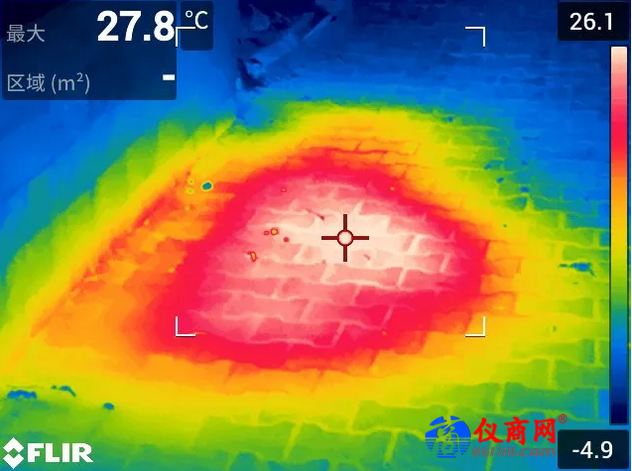

紅外熱像儀檢測到管道泄漏點

根據紅外圖像紅色區域所顯示的位置，工人挖開地面，成功找到的泄漏，如圖中所示，管道泄漏點有筷子般大小。

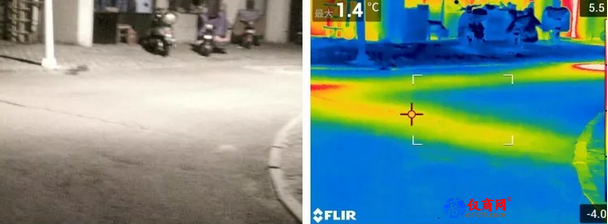

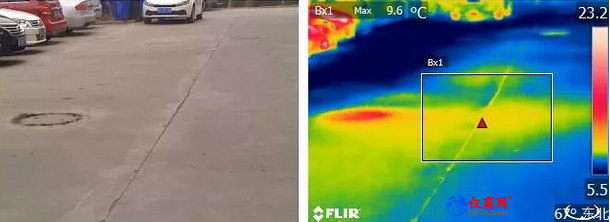

除了泄漏點定位外，管道走向也能在熱圖像中清晰的分辨，如下圖：

不難發現，F(xiàn)LIR E85和E8紅外熱像儀通過掃描被測區域，觀察整體溫度分布狀況,，能夠準確、快速地對地下泄漏部位進行定位，大大提高設備維護效率，減少能源損耗、避免安全事故的發生，從而為冬季正常供暖保駕護航。

如此輕松的檢測出熱力管道的泄漏點，F(xiàn)LIR E85和E8是如何做到的呢？那小菲就得說說他們的性能了。

FLIR E8具有清晰的76,800（320×240）像素的紅外分辨率，采用FLIR多波段動態成像（MSX®）圖像增強技術，擁有準確識別問題所需的一切特性，從熱點/冷點測量到發射率控制，都能快速的識別，所以能夠極快的發現熱力管道中的能量損耗源頭，即泄漏點。
