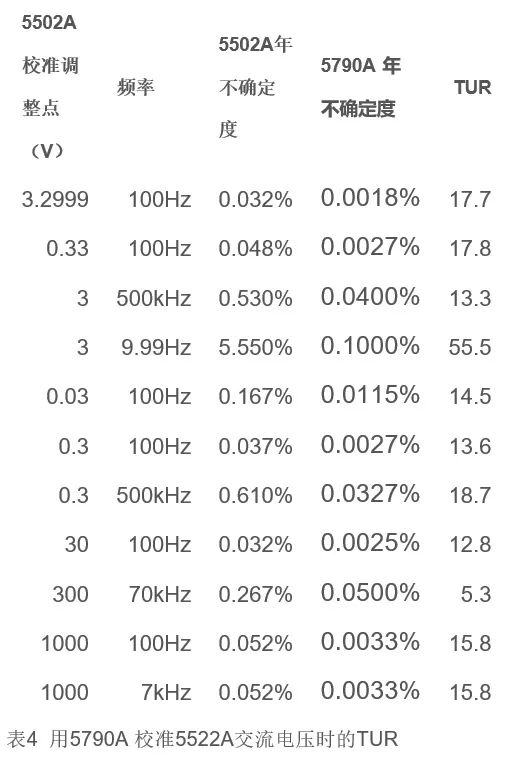

在這里，我們分析用5790A校準5502A多產品校準器時的TUR。 在5502A各個交流電壓的校準調整點上，我們計算出5502A的總不確定度，5790A的交流電壓測量功能的總不確定度，計算結果列于表4中。從表4中可以看出，除了在300V70kHz這一個測試點上，不確定度比率為5.3。其他所有測試點的不確定度比率都大于13。

校準交流電壓時，測試導線可使用普通的導線，測試導線要盡可能的短，特別是在頻率較高時，要越短越好，并使用屏蔽線，以減少信號衰減，避免撿拾干擾信號。

用5790A校準5520A和5522A交流電壓功能時，在所有校準調整點的不確定度比率TUR都大于3，都能滿足校準的要求。

4.電流功能校準

校準器電流溯源問題一直是個比較困難的任務。有些人喜歡用高精度數字多用表的電流測量功能來校準常用校準器的電流輸出功能?？墒?，高精度數字多用表的電流測量功能是否能滿足準確度要求呢？答案是否定的。數字多用表測量電流大都使用內置分流器。當被測電流流過分流器，在分流器上會產生與分流器阻值成比率的電壓，測量分流器兩端的電壓，就可以測量出電流。當電流較大時，分流器上會消耗相當大的功率，如果分流器的散熱效果比較差，分流器溫度就會升高，導致分流器電阻值發生變化，測量誤差就會很大。高精度數字多用表體積有限，電流測量功能使用的內置分流器一般都做的比較小，而且數字表內空間有限，散熱不夠好，大電流時誤差較大。可以說，一般使用內置分流器的數字多用表的電流測量準確度都不高。

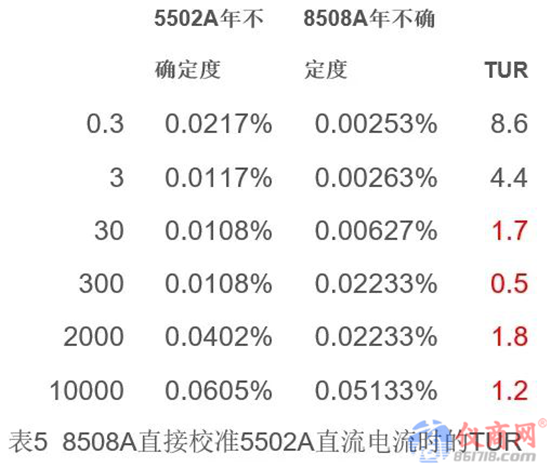

如果直接用8508A數字多用表的電流量程來校準多產品校準器的電流功能，人們會發現，8508A與5502A、5522A的電流量程不匹配，5502A和5522A校準器的電流輸出的準確度比較高。而8508A雖然是數字多用表中的最優，測量準確度仍然無法滿足校準的要求，在很多校準調整點上不確定度比率都小于3。即使是校準5502A的直流電流功能，8508A也難以勝任。表4中列出了用8508A直接校準5502A直流電流時，在各個校準調整點的5502A的電流輸出不確定度，8508A電流測量不確定度，以及它們的不確定度比率TUR。可以看出，在多數測量點上，也就是30mA以上的所有校準調整點上，不確定度比率都不足2。

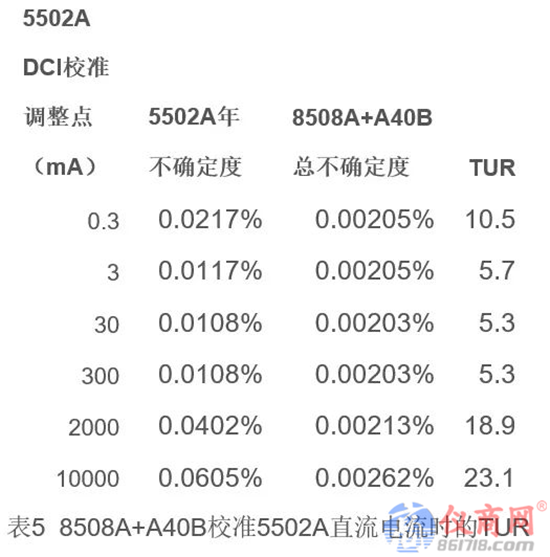

解決電流溯源的解決方案是使用福祿克公司的A40B。A40B是一種新型的高性能標準分流器。用A40B與8508A配用，可以大大提高電流測量準確度。用8508A+A40B作為電流測量標準，校準5502A的直流電流和交流電流，可以取得令人滿意的效果。在5502A直流電流各個校準調整點上，我們計算出5502A的不確定度，8508A的不確定度與A40B的不確定度的方和根，并用此作為總不確定度，計算結果列于表5中。從表5可以看出，根據各個校準調整點的5502A的電流輸出不確定度和8508A+A40B總不確定度計算出的不確定度比率TUR至少大于5.3。

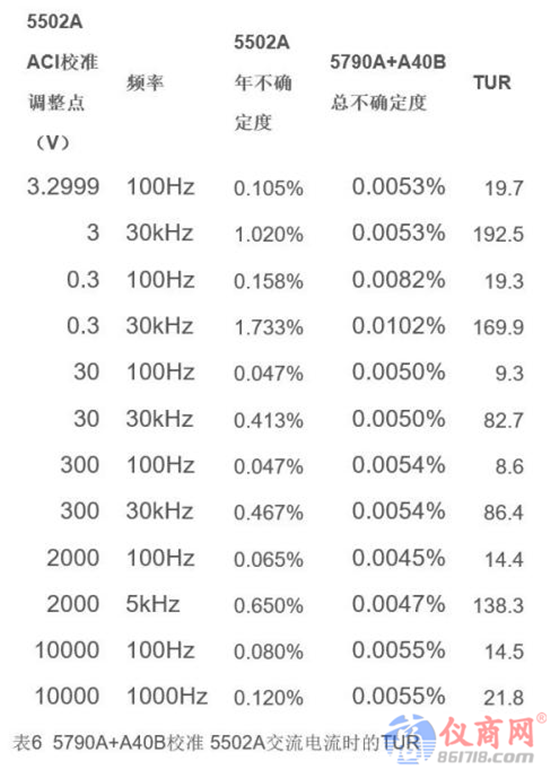

A40B配合5790A交流電壓測量標準可以實現更好的性能，不僅可以校準5502A，5522A的交流電流，也可以校準5700A，5720A 等高精度交流測量儀器的交流電。5500A，5502A，5520A，5522A的交流電流校準調整點較多，表6 中列出了5502A交流電流的主要校準調整點的不確定度，A40B的不確定度與5790A的測量交流電壓的不確定度的方和根，并用此作為總不確定度，計算結果列于表6中。可以看出，校準實現的的TUR非常優異，所有的校準調整點的TUR至少大于8.6。

由于5502A和5520A, 5522A的交直流電流功能輸出范圍，性能指標都完全一樣，所以，關于5502A多產品校準器交直流電流功能的校準的分析，都完全適用于5520A，5522A多產品校準器。
