如果存儲深度不夠，拉到這樣的時間檔位，波形早已全部失真，又怎么能定位故障呢？

2、通訊監控

協議解碼是調試常用的功能，但是針對通訊異常而言，解碼幾幀信號無濟于事，只有針對幾秒甚至幾十秒的通訊過程進行監控，才能逐步排查異常。

大存儲下的通訊協議監控

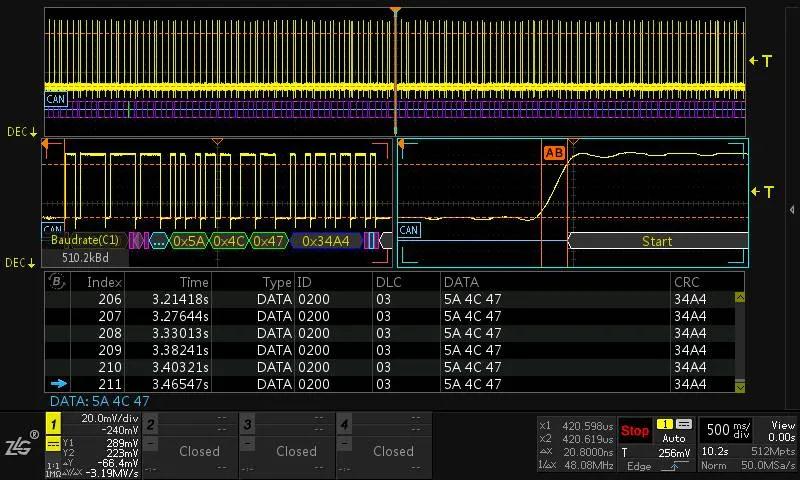

如圖所示，示波器記錄了10.2s的CAN波形并全部解碼生成事件表，我們可以將事件表導出，也可以使用上位機軟件做DBC解析，將解碼升華到協議層，大存儲深度使解碼功能產生了質變。

3、參數測量

大存儲意味著更多的原始數據，因此參數測量的樣本點也更多。當然這也對示波器提出了很高的要求，這里比較復雜，暫時不做詳細介紹。但同為參數測量，基于512M點波形和基于1M點波形結果差別還是十分明顯了。

大存儲的實現難點

Q：示波器的大存儲是不是換個存儲器就行了么？

A：不是的。

數據量突然大了這么多，波形要重建、觸發、解碼、測量，同時還要保證大數據量下的流暢性，系統高負荷運作的散熱問題…這些問題都是是大存儲的核心難點。如果單純加大存儲，則會大幅降低使用體驗。如果Autosetup需要等3s，參數測量等5s才有結果，這樣的大存儲用戶一定不會接受。

不同品牌示波器大存儲的區別

各個廠家越來越重視存儲深度，陸續推出大存儲的示波器，那么各個品牌的大存儲有什么區別呢？

1、存儲深度到底有多大？

各個廠家都推出了大存儲示波器，但各家的實際存儲不盡相同，有512M、140M、12.5M、10M……，這點在購買之前一定要問清楚。

2、大存儲狀態下，示波器運行是否流暢高效？

示波器的架構、系統能否支持其在大存儲下的高效運行。假如增大存儲之后需要犧牲示波器的流暢性和用戶體驗，那么一定要慎重考慮。最好提前找一臺樣機，開到最大存儲測試一下，再?zèng)Q定是否選擇。

3、有沒有波形搜索等分析插件？

有了海量波形只是第一步，之后還要看是否有足夠多的分析手段，如果只有大存儲，但是沒有搜索引擎和數據分析插件，無法進行數據的挖掘分析，大存儲的意義也就不復存在了。

總結

整個示波器行業沒有講清楚的東西就是：

· 波形時間長了，采樣率一定會下降。標稱采樣率只是最佳采樣率，真實的采樣率由存儲深度和時間檔位決定；

· 就1G以下帶寬示波器而言，絕大多數示波器高采樣只能停留在2ms以內，甚至1ms以內的波形。

而大存儲示波器最核心的優勢在于：

· 讓示波器最佳采樣率發揮的時間更長，不局限看一小段波形；

· 不是抓幾個典型信號去管中窺豹，而且基于大數據去深入分析。

所以，購買示波器之前一定要多問一句：存儲深度多大？是標配么？
